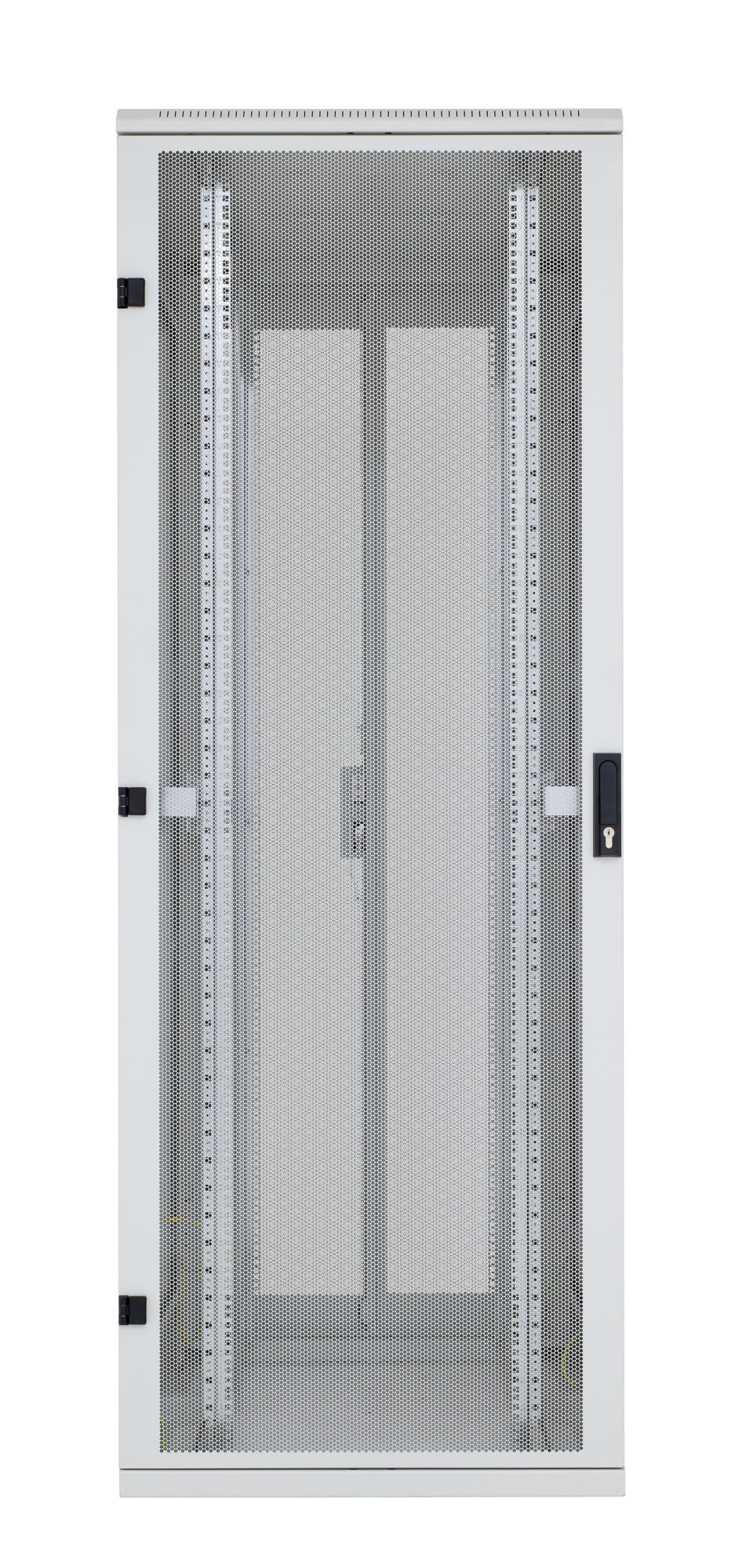

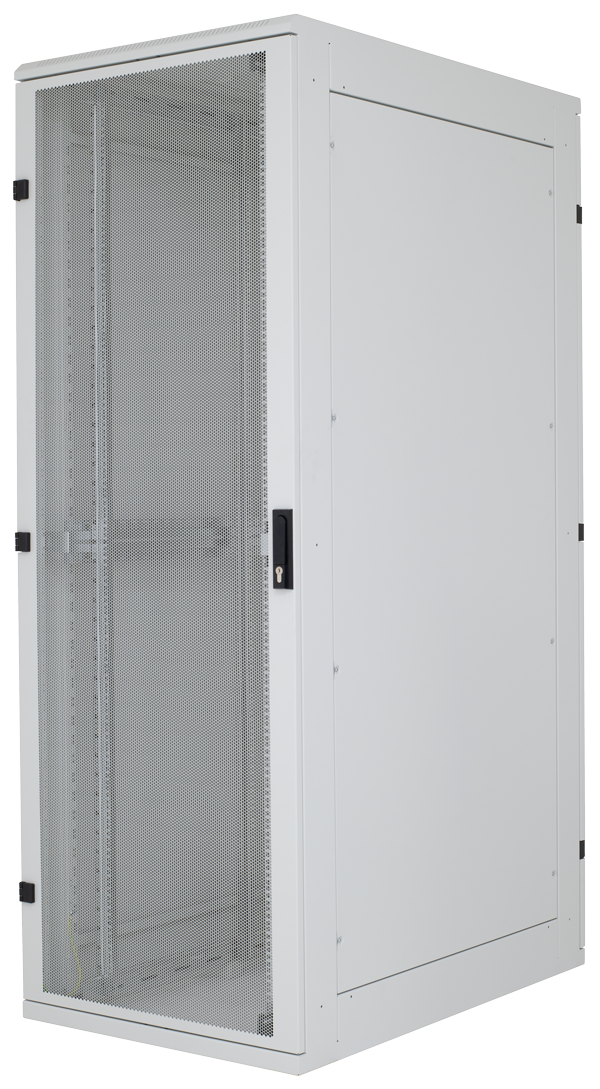

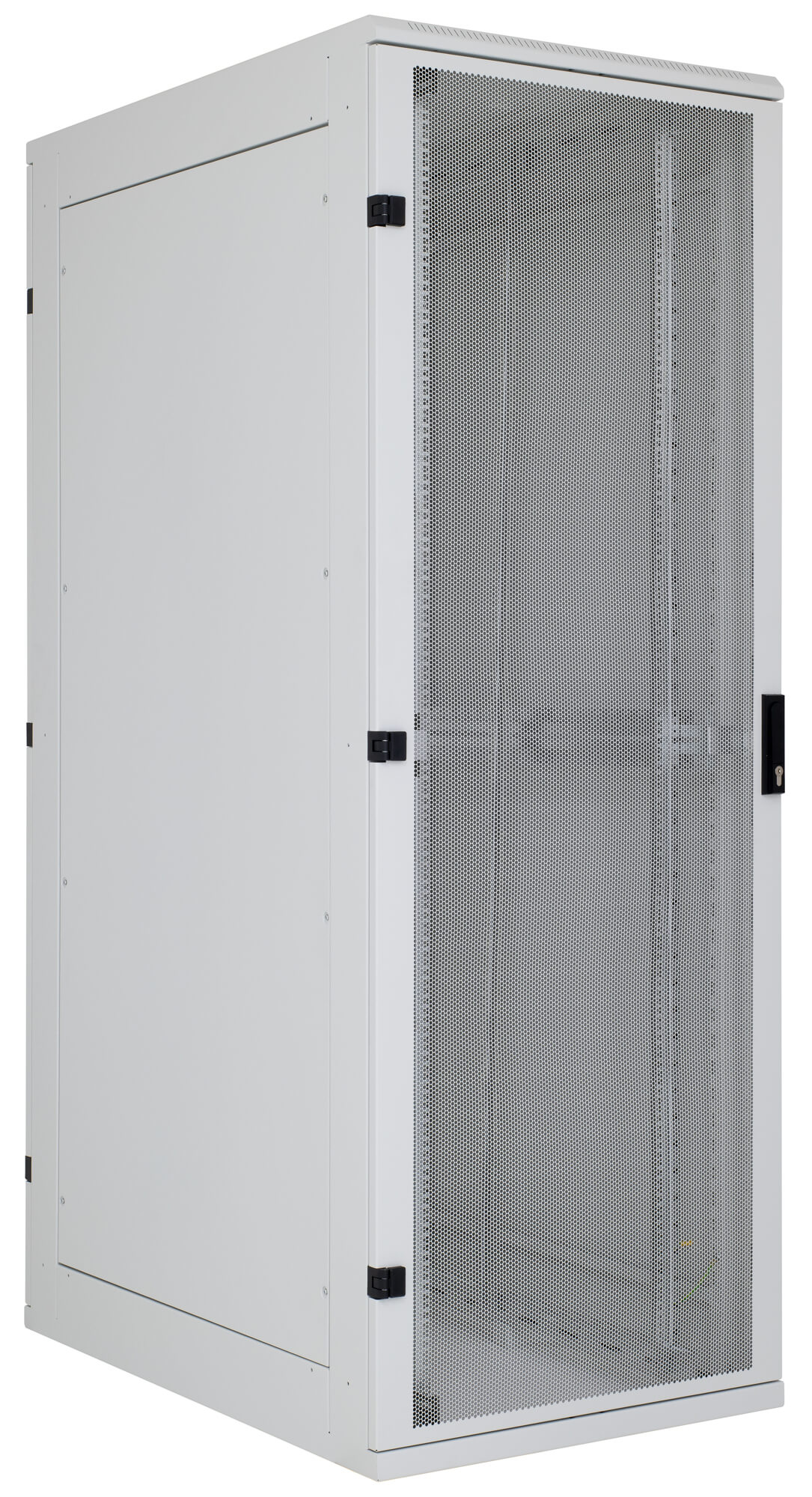

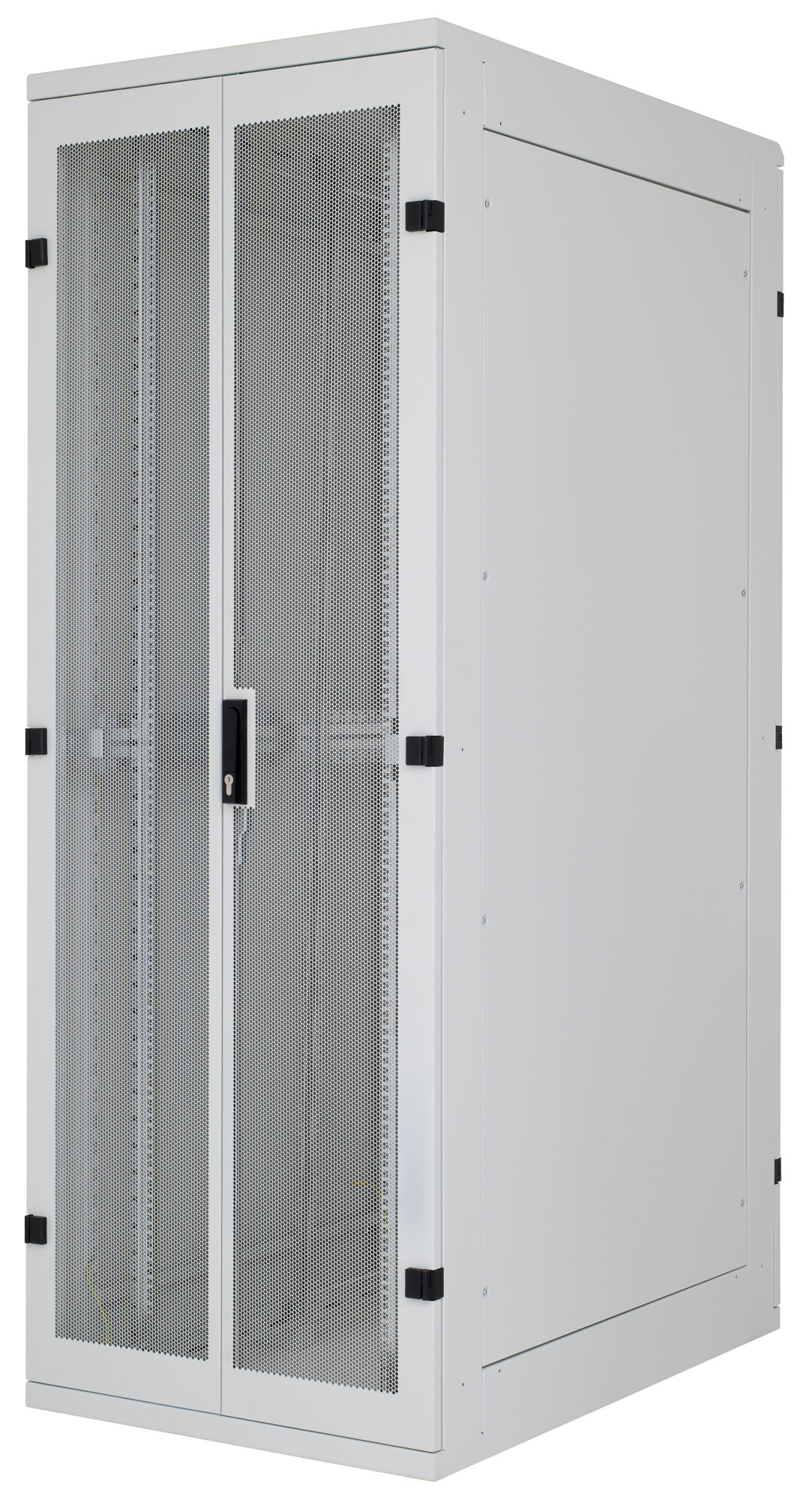

Hohe Stabilität der Konstruktion
Der RHA verfügt über eine robuste Schweißkonstruktion aus 2, 2,5 und 3 mm starkem Material. Die hohe Verarbeitungsqualität und neueste Technologien gewährleisten das tolle Aussehen des Verteilers.

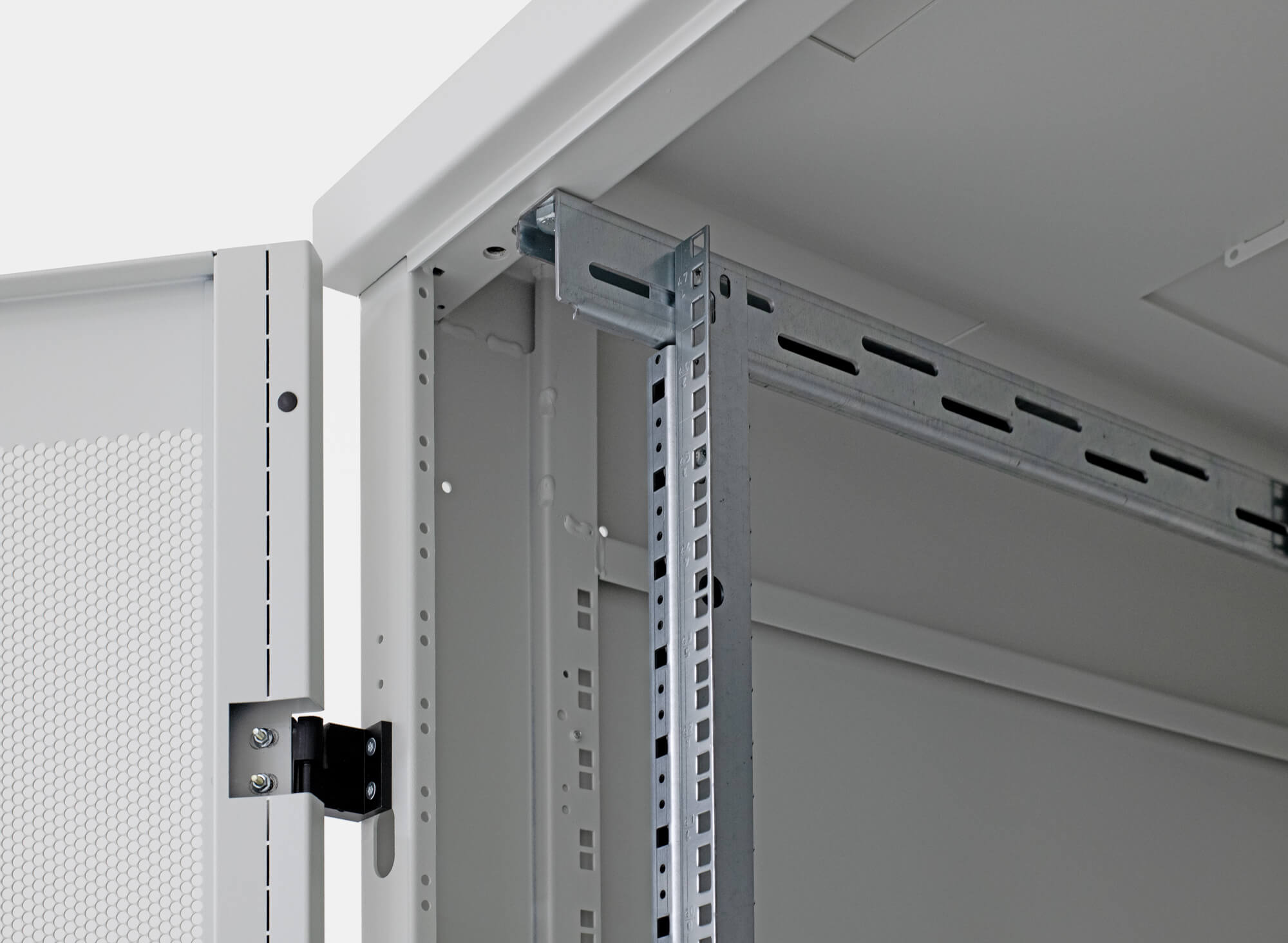

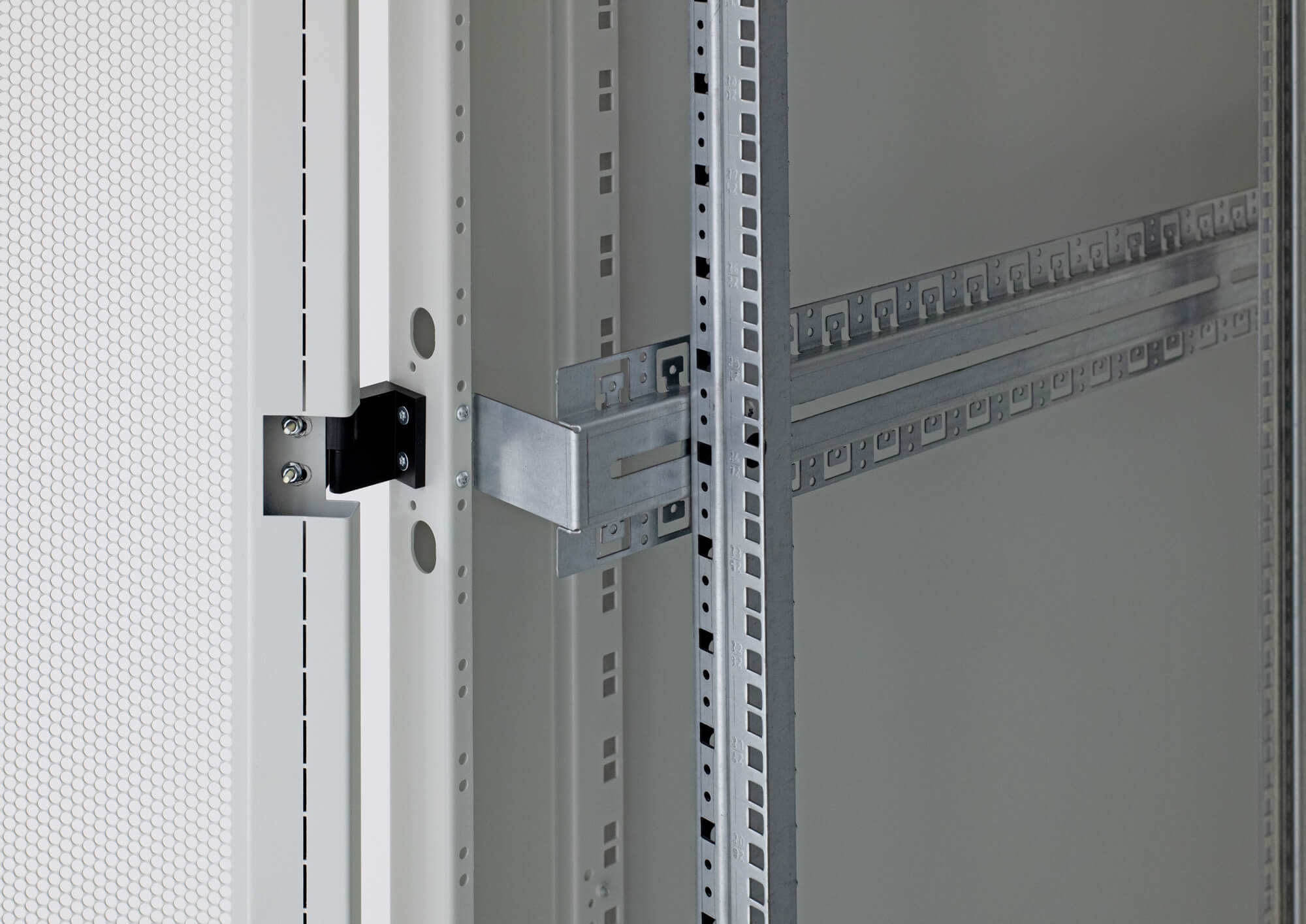

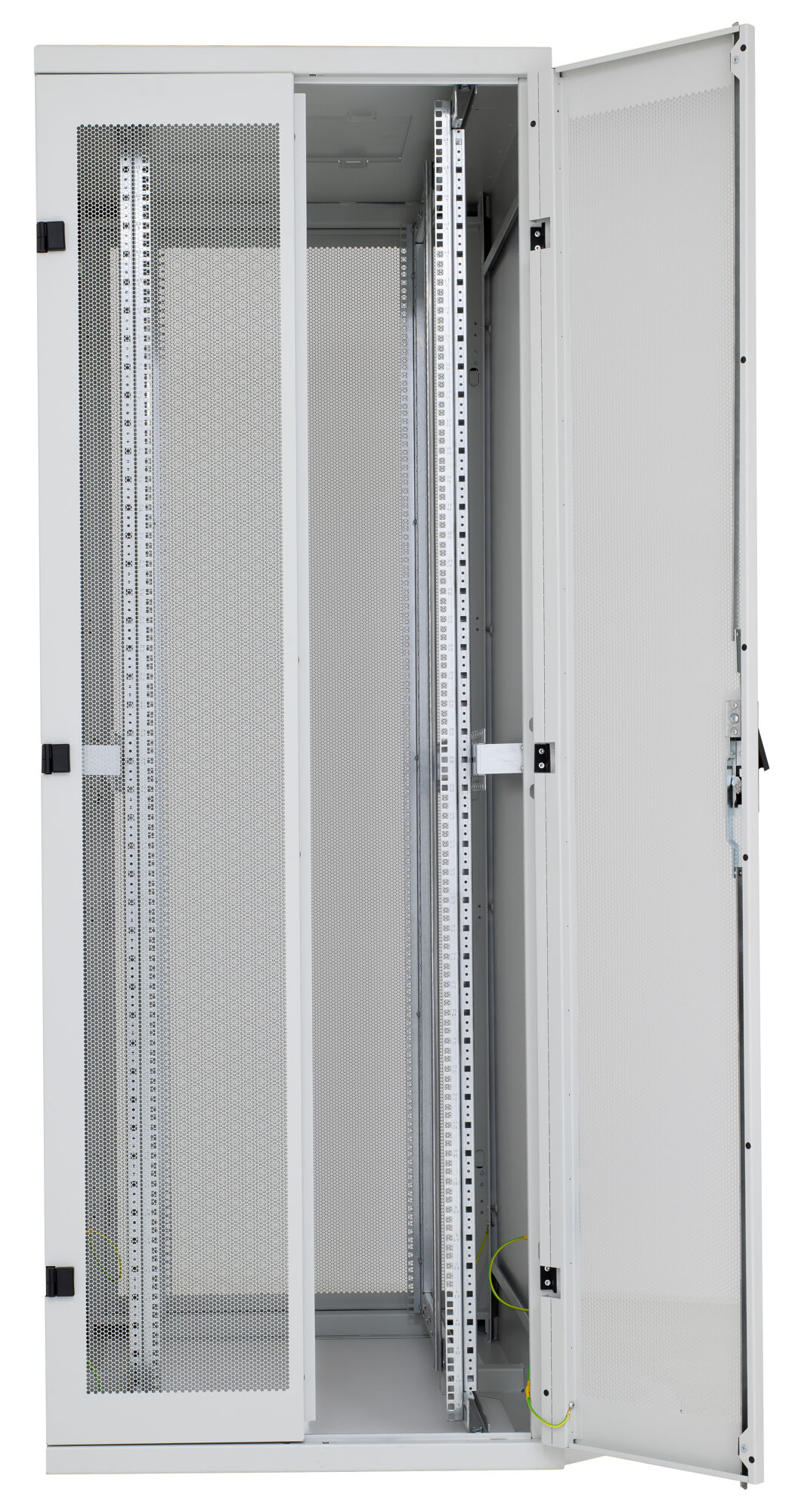

Flexible Türöffnung
Das Scharniersystem ermöglicht ein Öffnen der Tür um fast 165°. Die Türen können einfach abgebaut und der Türanschlag gewechselt werden. Die Zweiflügeltüren sind mit Steckscharnieren versehen.

Glas
Die Blechtüren mit eingeklebtem Glas werden aus 4 mm starkem stoßfesten gehärteten Glas hergestellt. Bei Bruch zerspringen sie in viele kleine Splitter wie beim Autoglas. Aus Sicherheitsgründen empfehlen wir, die Vollglastür nach dem Einbau von Komponenten zu schließen, um eine Kollision mit anderen Dingen zu vermeiden. Das verwendete Glas wurde in einer zertifizierten Prüfstelle getestet und entspricht den Anforderungen der ČSN EN 12150-1+A: Glas im Bauwesen – Thermisch vorgespanntes Kalk-Natron-Silikat-Sicherheitsglas. Das geprüfte Glas entspricht der Norm für den Zerfall nach Glasbruch, Konformitätsbescheinigung CQ-24-2023, Prüfprotokoll IKATES 58A- 2024.

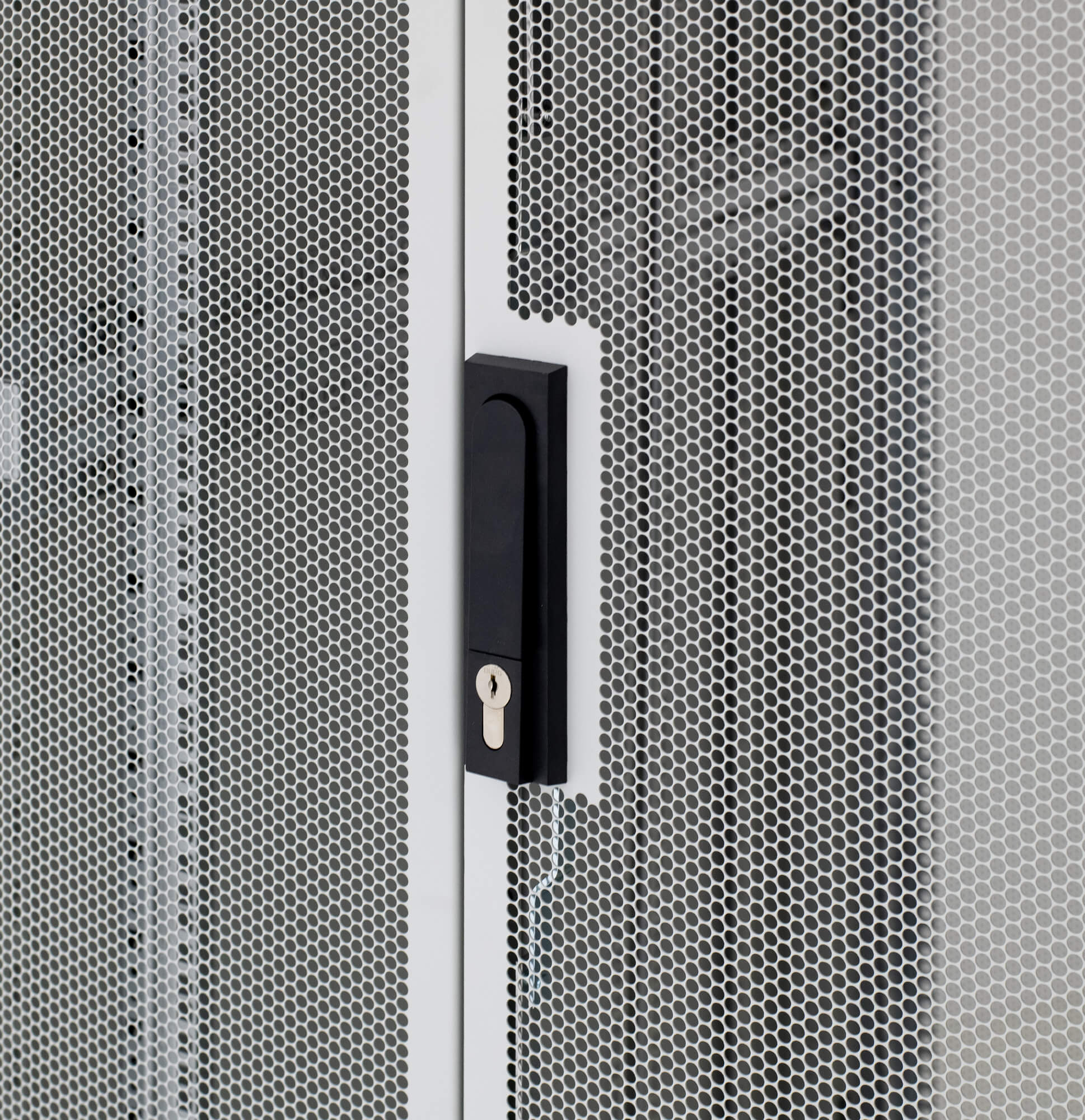

Triton-Schwenkhebelgriffe
Der Schwenkhebelgriff von Triton ist komplett aus Metall. Sie haben die Wahl zwischen einem Standard-Schloss-einsatz mit Universalschlüsssel oder einem halbzylindrischen.

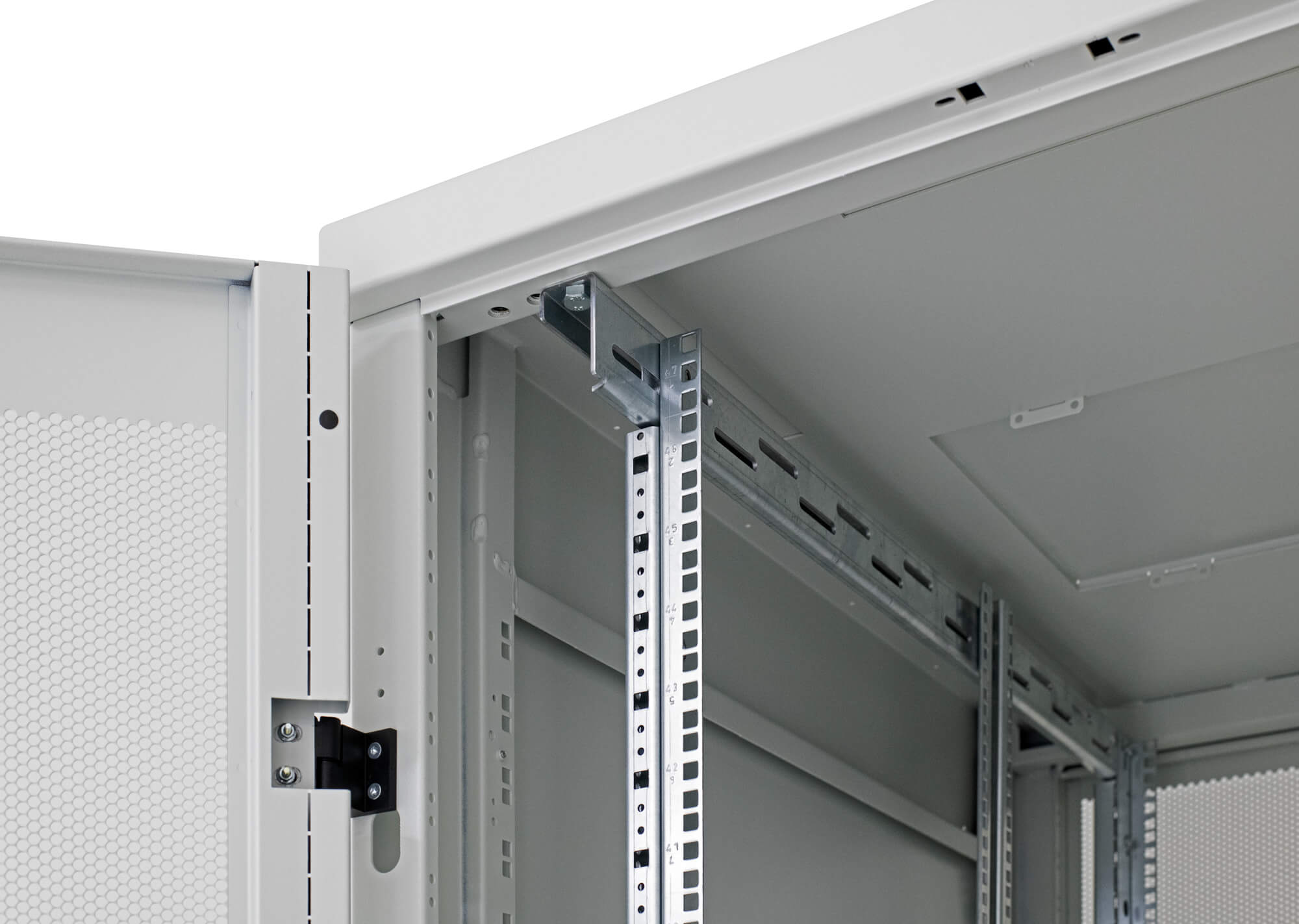

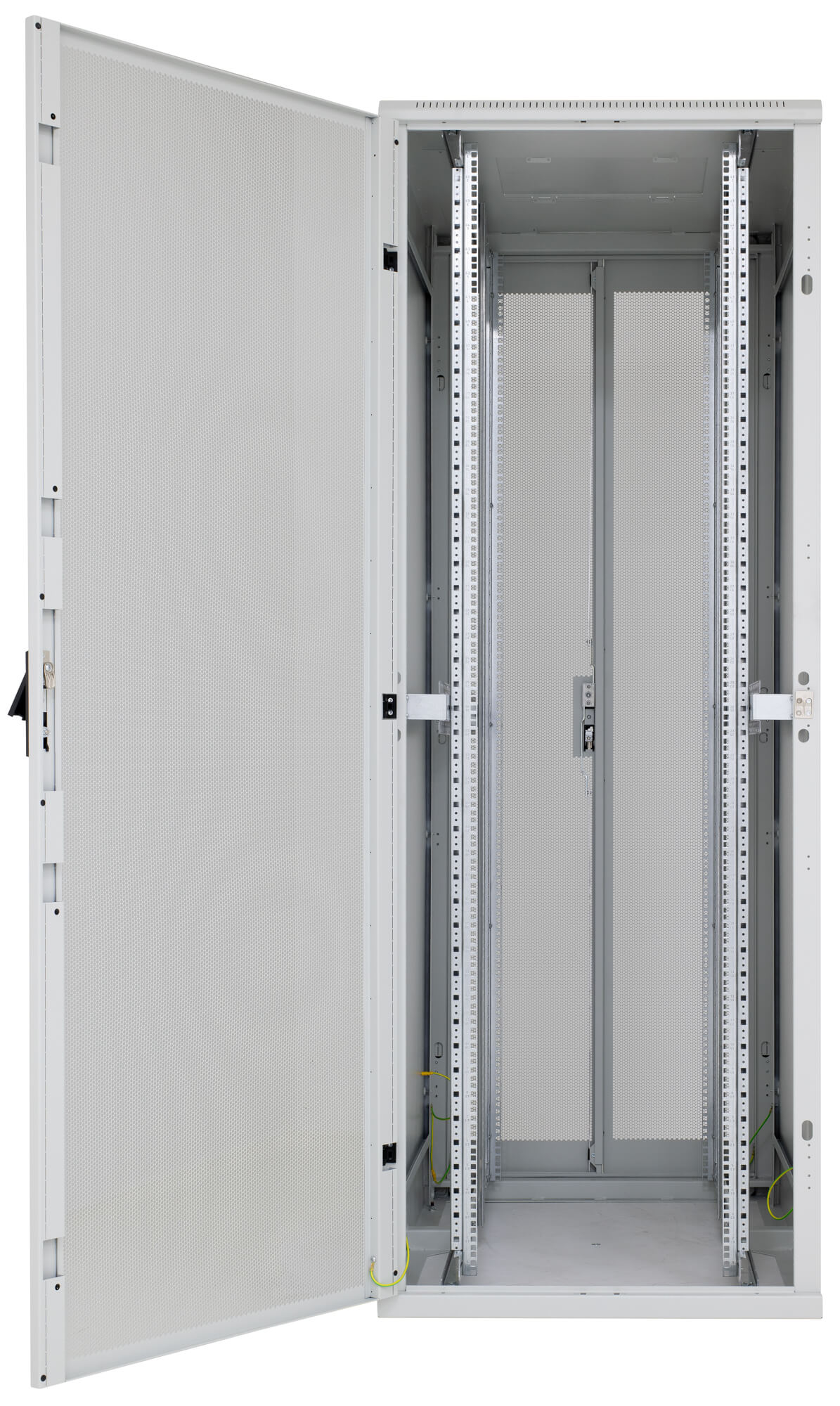

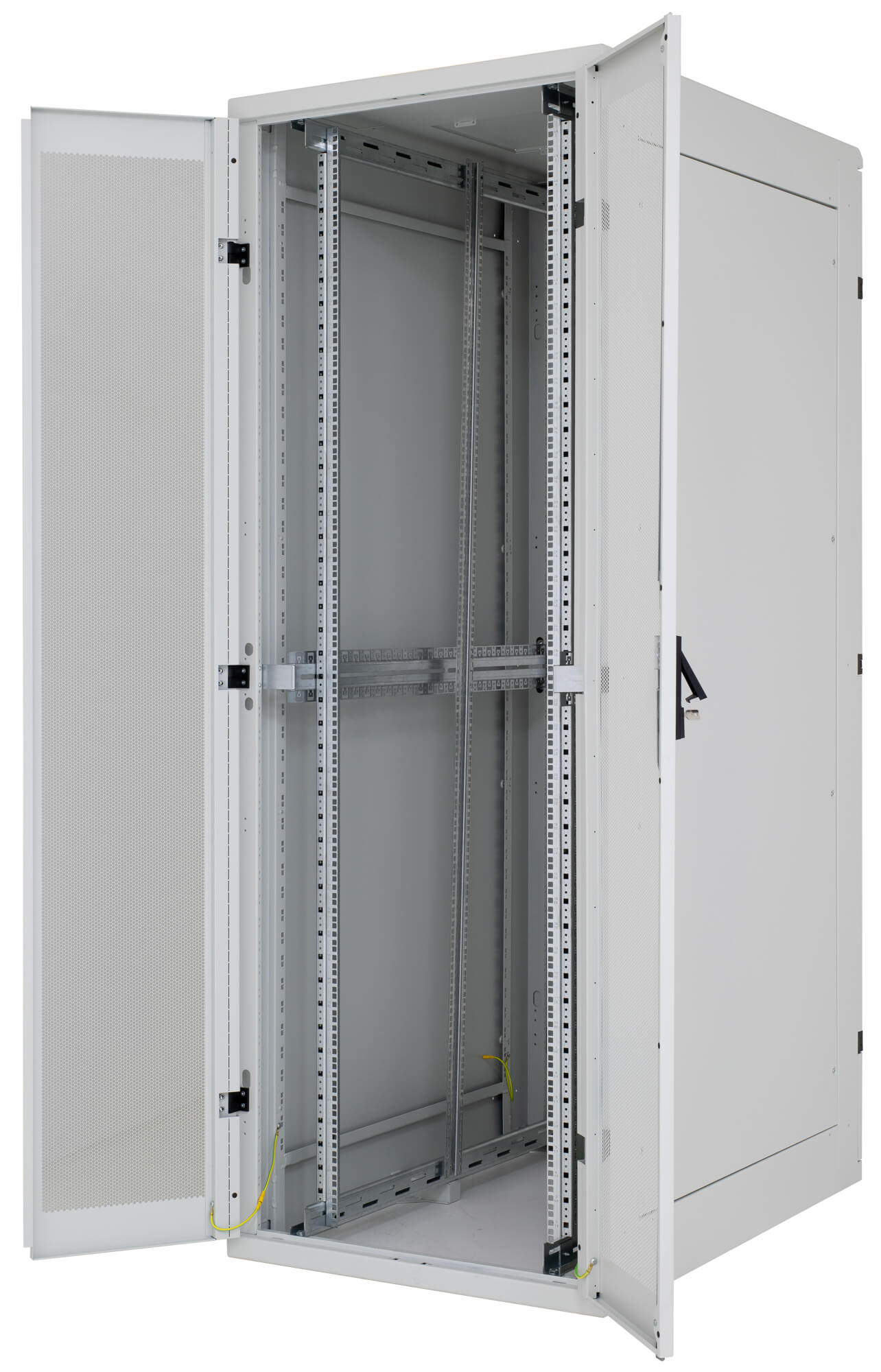

Verstellbare vertikale Rasterschienen

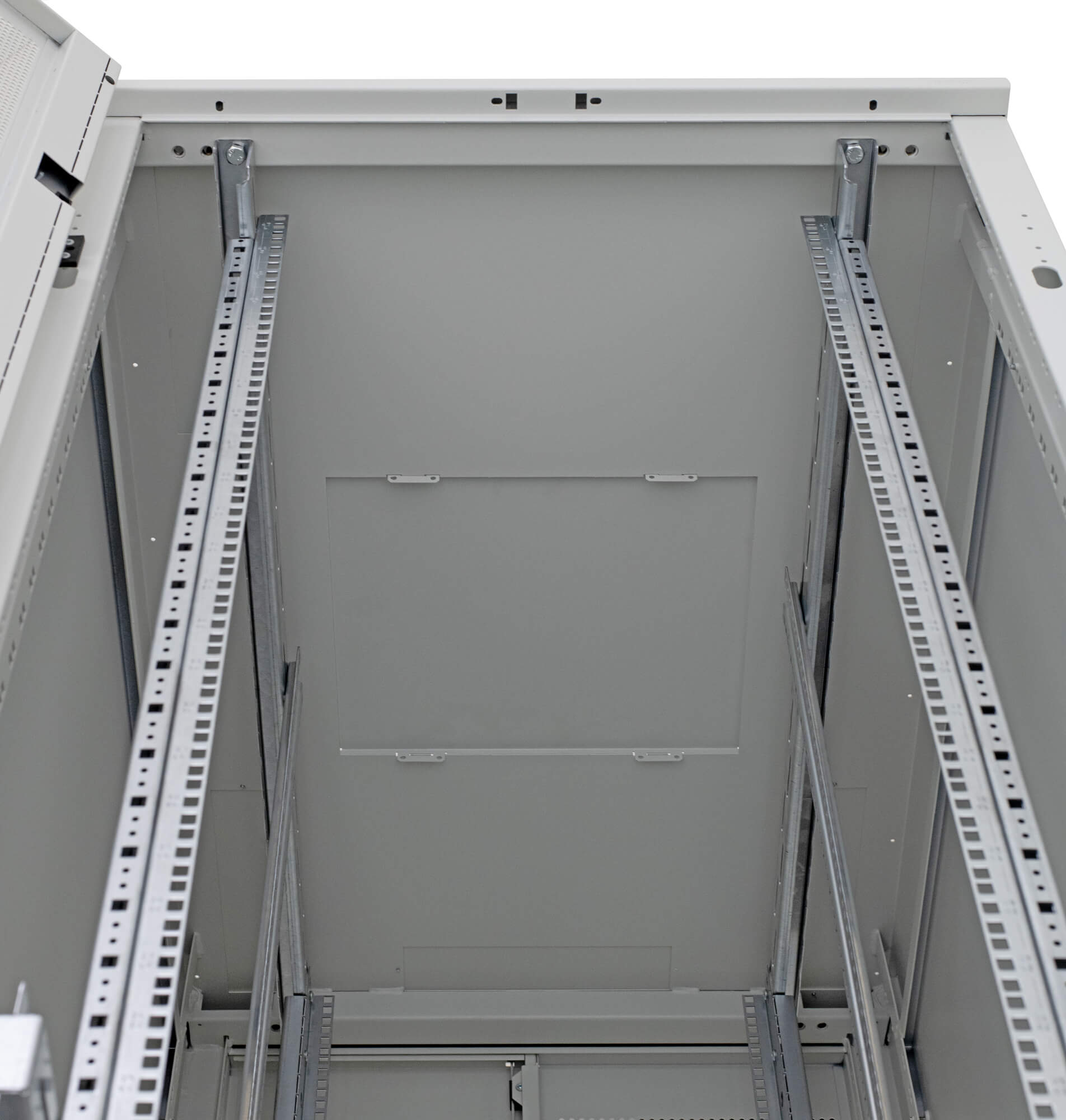

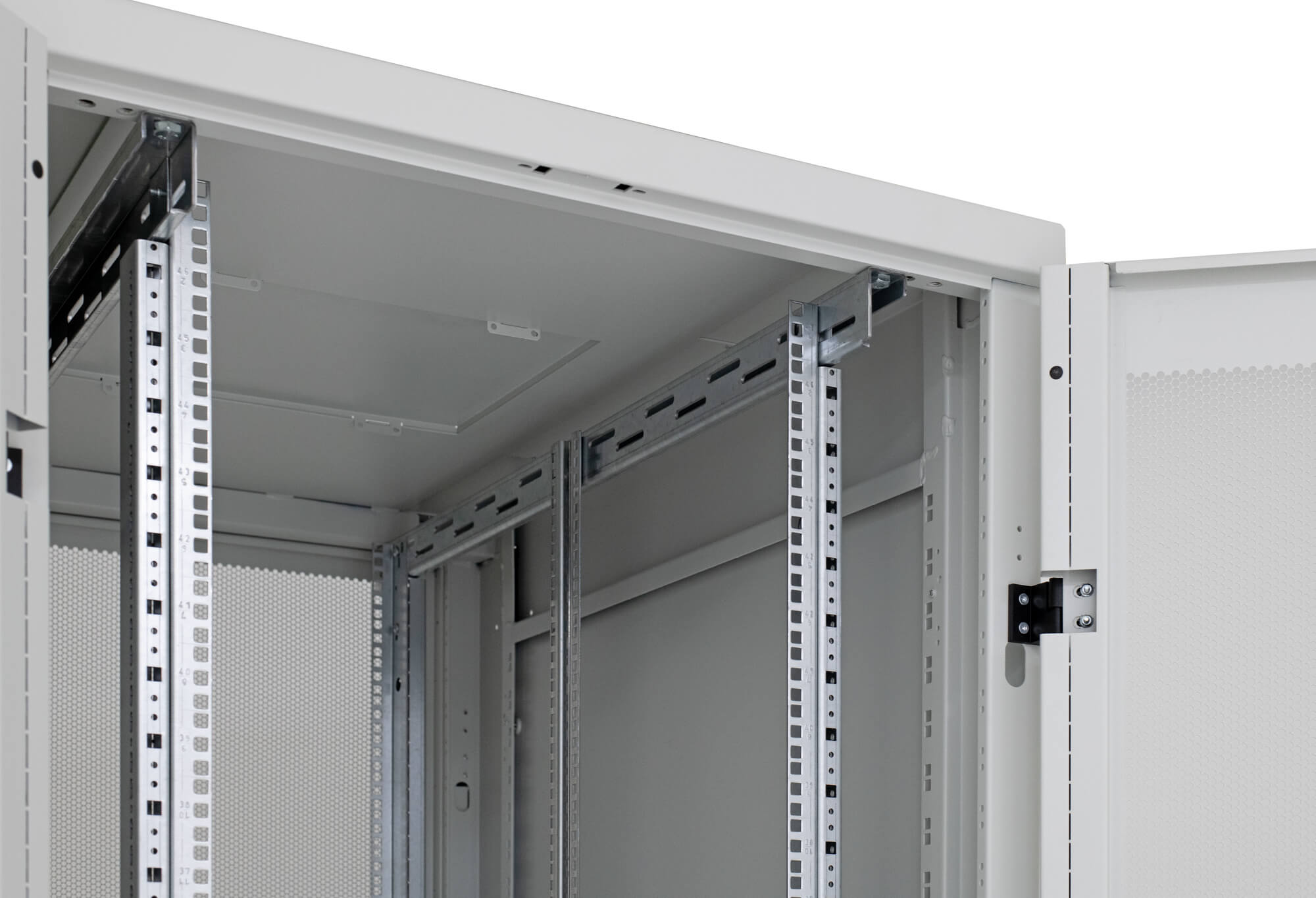

Die verstärkten vertikalen 19“-Rasterschienen sind in der Schranktiefe stufenlos verstellbar. Dies erleichtert den Einbau der Komponenten sowie das Kabelmanagement.

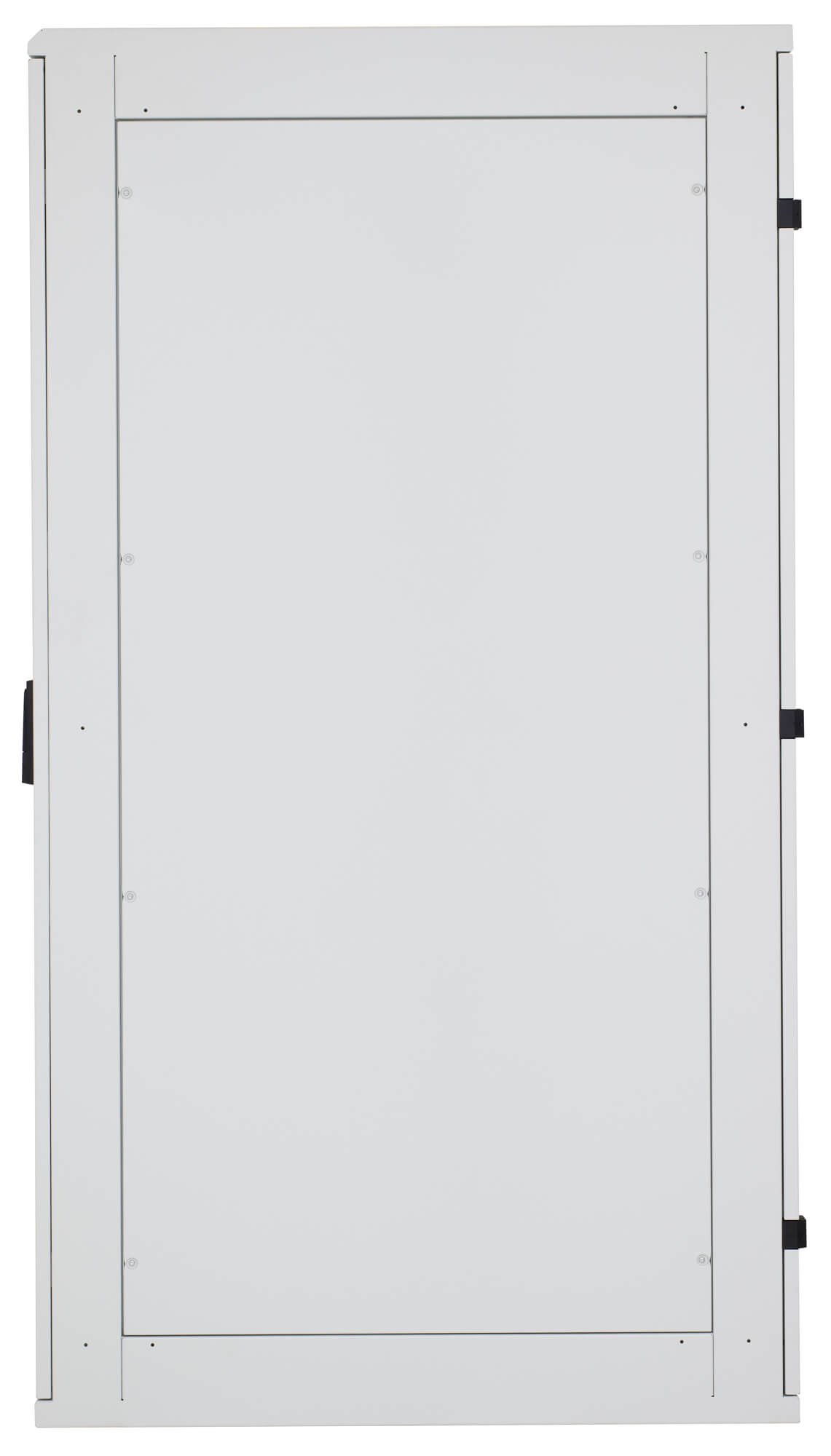

Abnehmbare Seiten- und Rückwände
RHA ist ein Schrank mit geschweißtem Skelett, abnehmbaren Seitenwänden und Rückwand. Die Rückwand ist mit einem Schloss am Skelett befestigt. Bei den Varianten A3 und A7 sind die Seitenwände durch Sicherheits-Senkschrauben gesichert.

Spezialtüren für Belüftungseinheiten
Bei diesem Verteilertyp kann eine spezielle Vollblechtür für den Einbau der Belüftungseinheiten RAx-CH-X0x-X3 bestellt werden. Mehr Informationen finden Sie im Abschnitt Aktive Belüftung.

Herausbrechbare Verblendungen
Die Kabeleinführungen des Schranks sind bei den Varianten A3 und A7 mit verschraubten Abdeckungen versehen. Gegen das Eindringen von Staub können die Kabel in der Öffnung mit einer Staubschutzbürste abgedichtet werden. Zum Schutz der Kabel vor Beschädigung dient ein Kantenschutz (beides ist im Beipack des Schranks enthalten).

Öffnung für die Belüftungseinheit
Die große, mit einer Klemmblende versehene Öffnung ermöglicht die Montage und Demontage eines Tritón-Lüfterbleches von außen, ohne dass Schrauben benötigt werden.

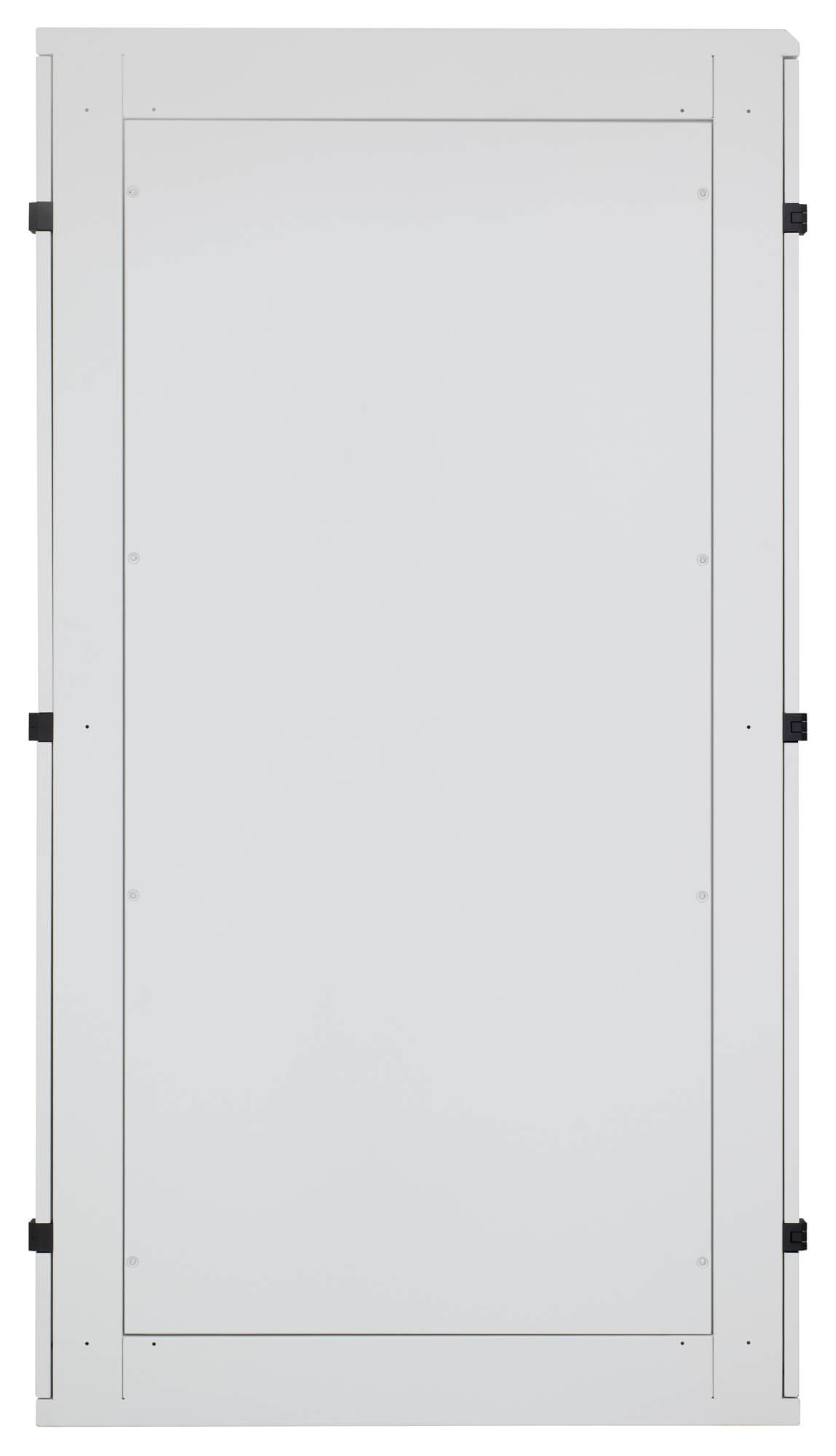

Schrankrückseite
An der Rückwand des Schranks befinden sich zwei Kabeleinführungen, die mit Ausbrechöffnungen abgedichtet jsou (gilt für Schränke mit Rückwand). Eine befindet sich am oberen und die andere am unteren Rand der Rückwand. Weitere Kabeleinführungen befinden sich an der Schrankoberseite.

Lüftungsschlitze im Rahmen
Die RHA -Verteiler verfügen über Lüftungsschlitze im Rahmen für die Kühlluftzufuhr zu den installierten Komponenten. Die Kühlung kann durch den Einbau von Belüftungseinheiten unterstützt werden.

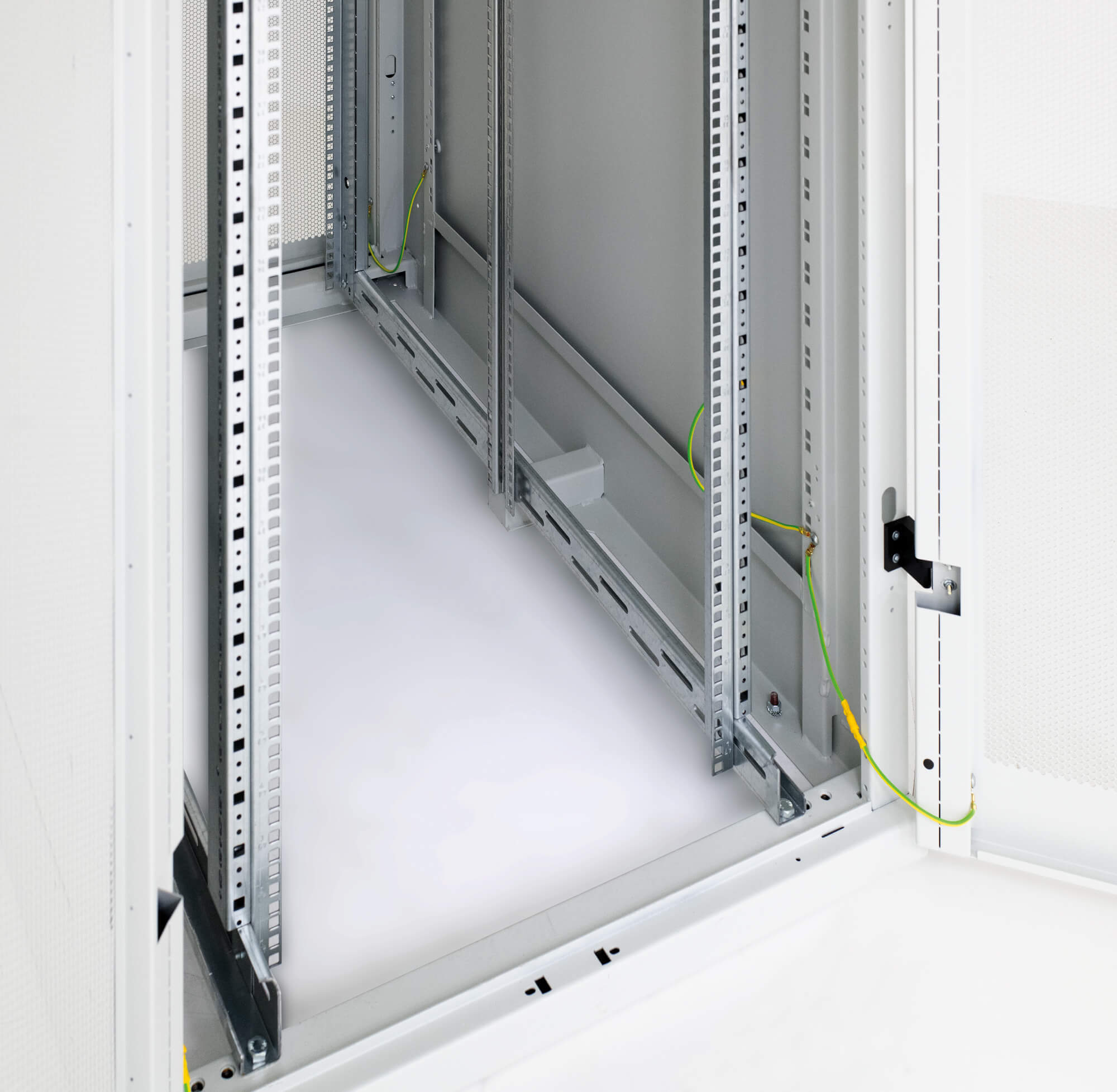

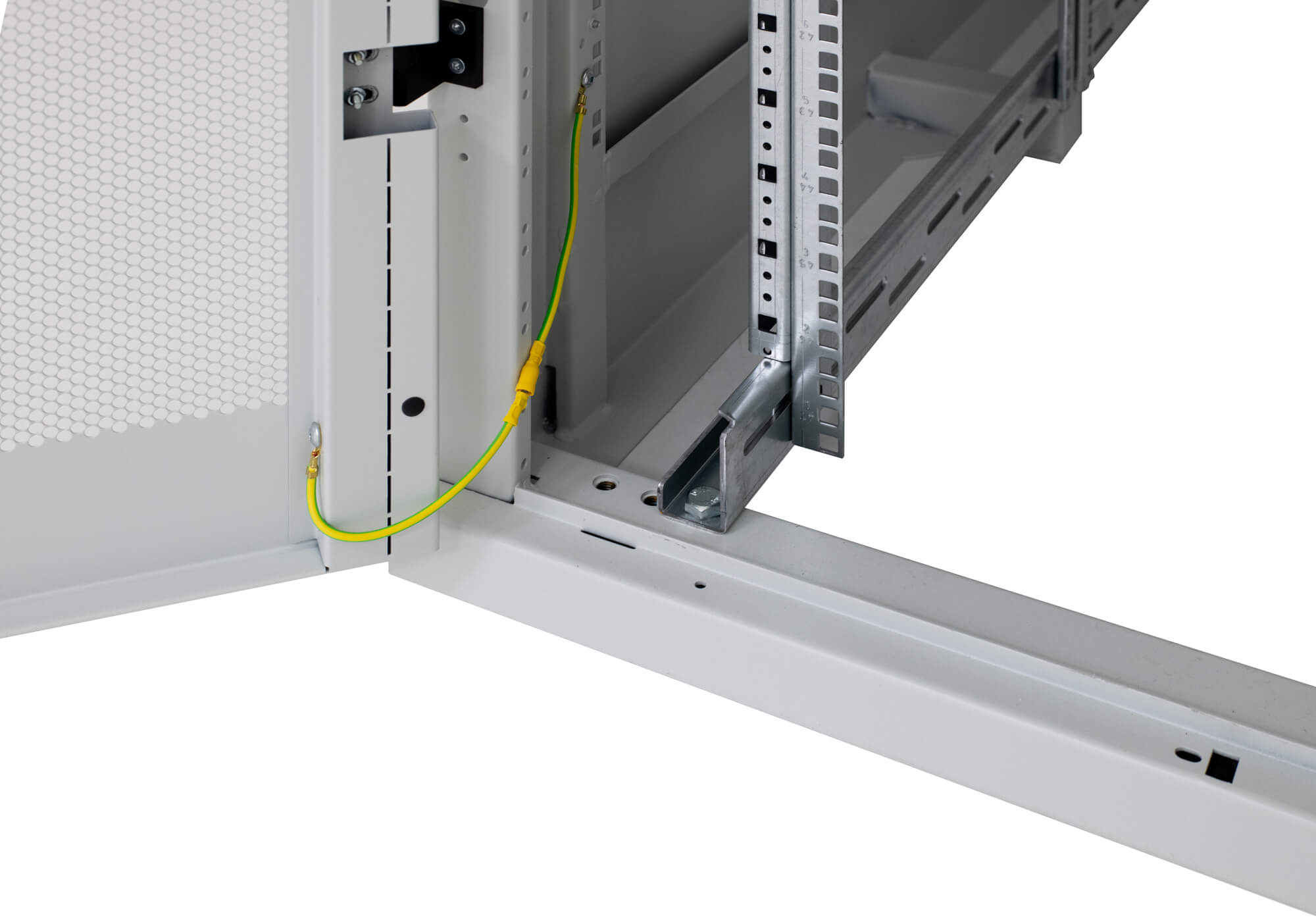

Erdung
Alle abnehmbaren Teile sind miteinander verbunden und nach den entsprechenden Normanforderungen geerdet.

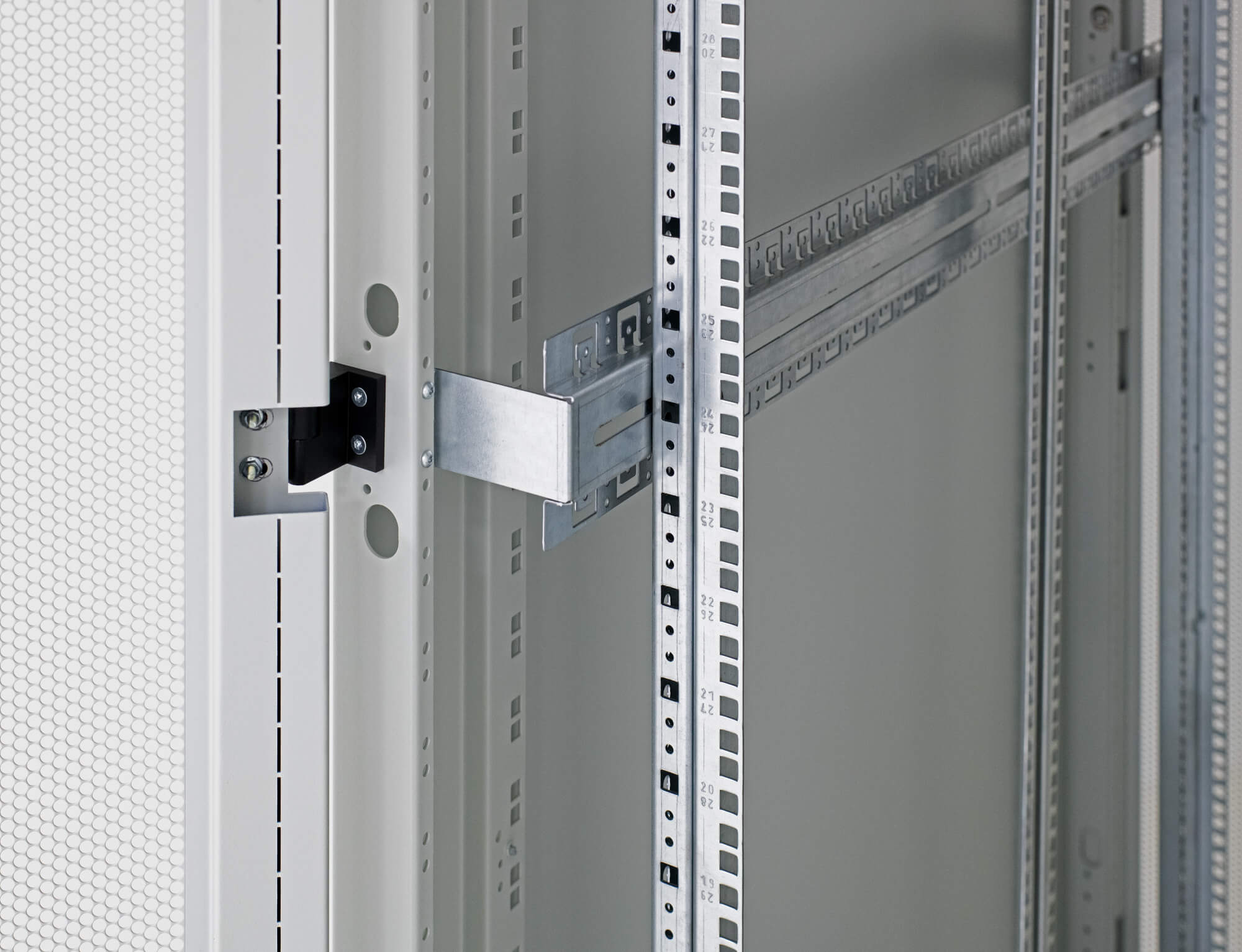

Flex Frame
Das System ermöglicht die Installation der verstellbaren Schienen im Abstand von 19“, 21“ und 23”.

Mittleres Paar vertikaler Befestigungsschienen

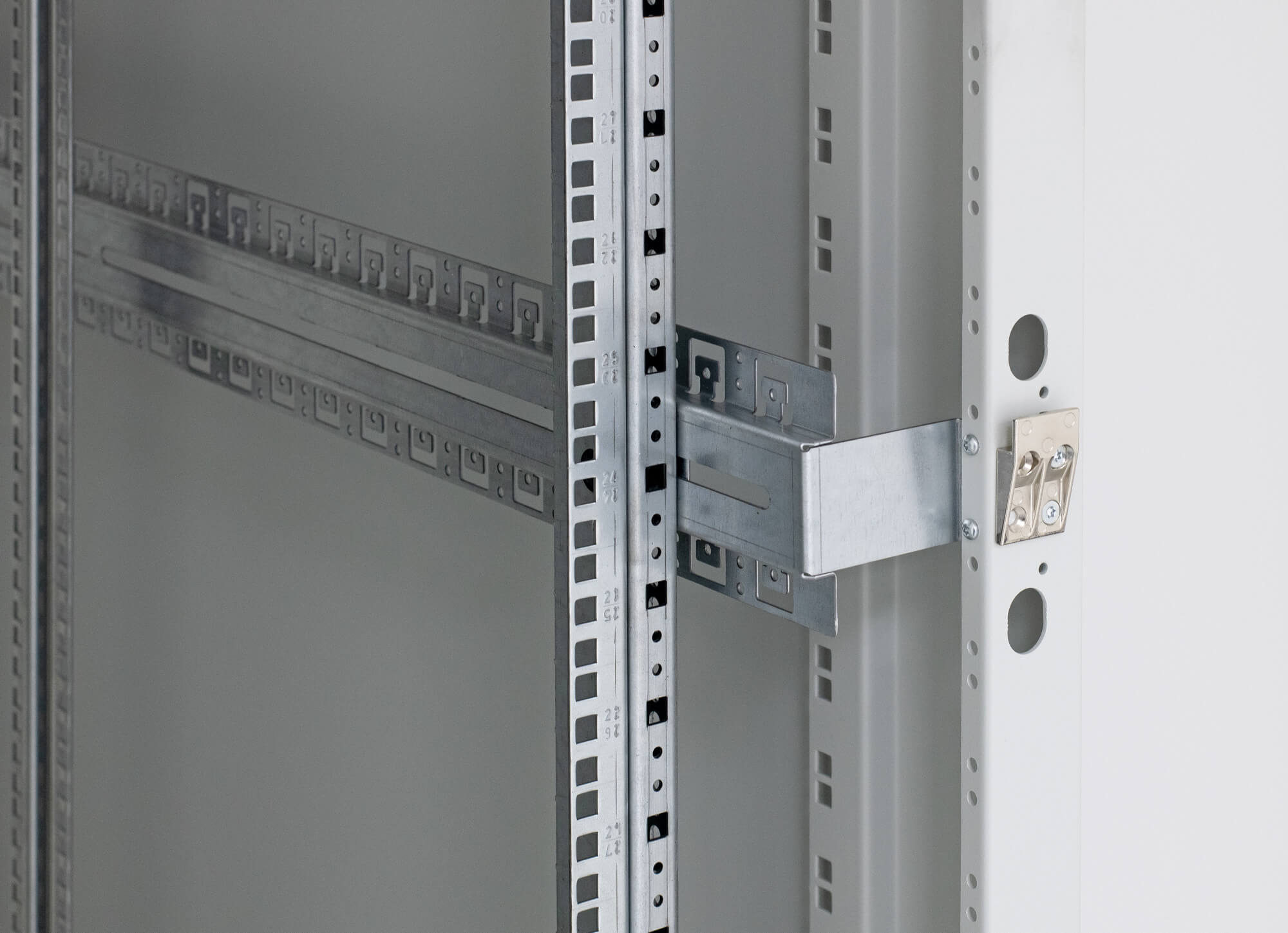

Wir liefern die Schränke bereits in der Grundausstattung mit einem dritten Paar vertikaler Profilschienen für die Montage der Technologie. Dank ihres offenen Profils schränken sie den Einbau tieferer Geräte nicht ein. Kürzere Geräte können an der mittleren Profilschiene mit verschiedenen Arten von Halterungen (optionales Zubehör) befestigt werden.

Breite Tragelemente des Rahmens
Die breiten Rahmenholme sind für die zusätzliche Montage von Zubehör wie Stromverteilerleisten oder vertikalen Kabelrangierpanels vorgesehen, sodass diese keinen 19“-Raum im Schrank beanspruchen. Dank der durchdachten Befestigung behindern die Verteilerleisten nicht den Einsatz von ausziehbaren Servern.

Zubehör in den Tragelementen
Die Träger haben an den Innenseiten Montageöffnungen auf der gesamten Höhe. Die Öffnungen sind in den HE-Abständen wie die Vertikalen und können für die Montage von bestimmtem Zubehör genutzt werden.

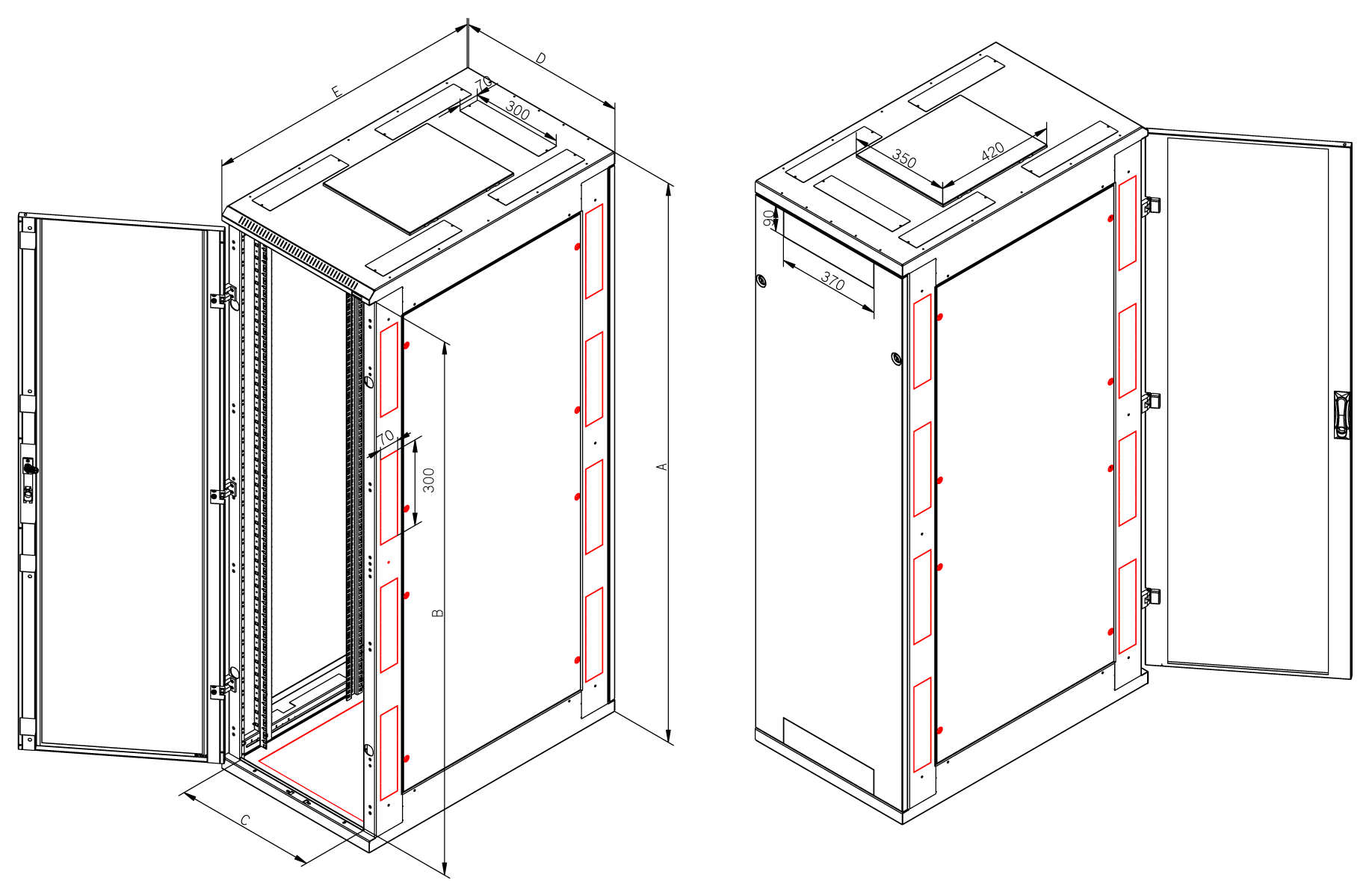

Tragelemente bei den Versionen A5 und A7
Die Schrankvarianten „A5“ und „A7“ (am Ende des Verteilercodes) haben in den Tragelementen herausbrechbare Blenden, um Kabel zwischen benachbarten Schränken durchziehen zu können (siehe Datenblatt).

Optionales Zubehör

RAC-VP-D5x-X1
Horizontale Kabelführungsstreben für die Installation am Schrankrahmen (Träger).

RAX-VP-Vxx-X2
Vertikaler Kabelkanal für die Installation am Schrankrahmen.

Steckdosenleisten
Steckdosenleisten können mit Hilfe von Halterungen (optionales Zubehör) an den Trägern des Verteilers installiert werden.

Schwenkrahmen
Die RHA-Schränke können mit einem Schwenkrahmen mit einer Traglast von 150 kg ausgestattet werden. Die maximale nutzbare Tiefe für 19“-Zubehör beträgt 330 mm.

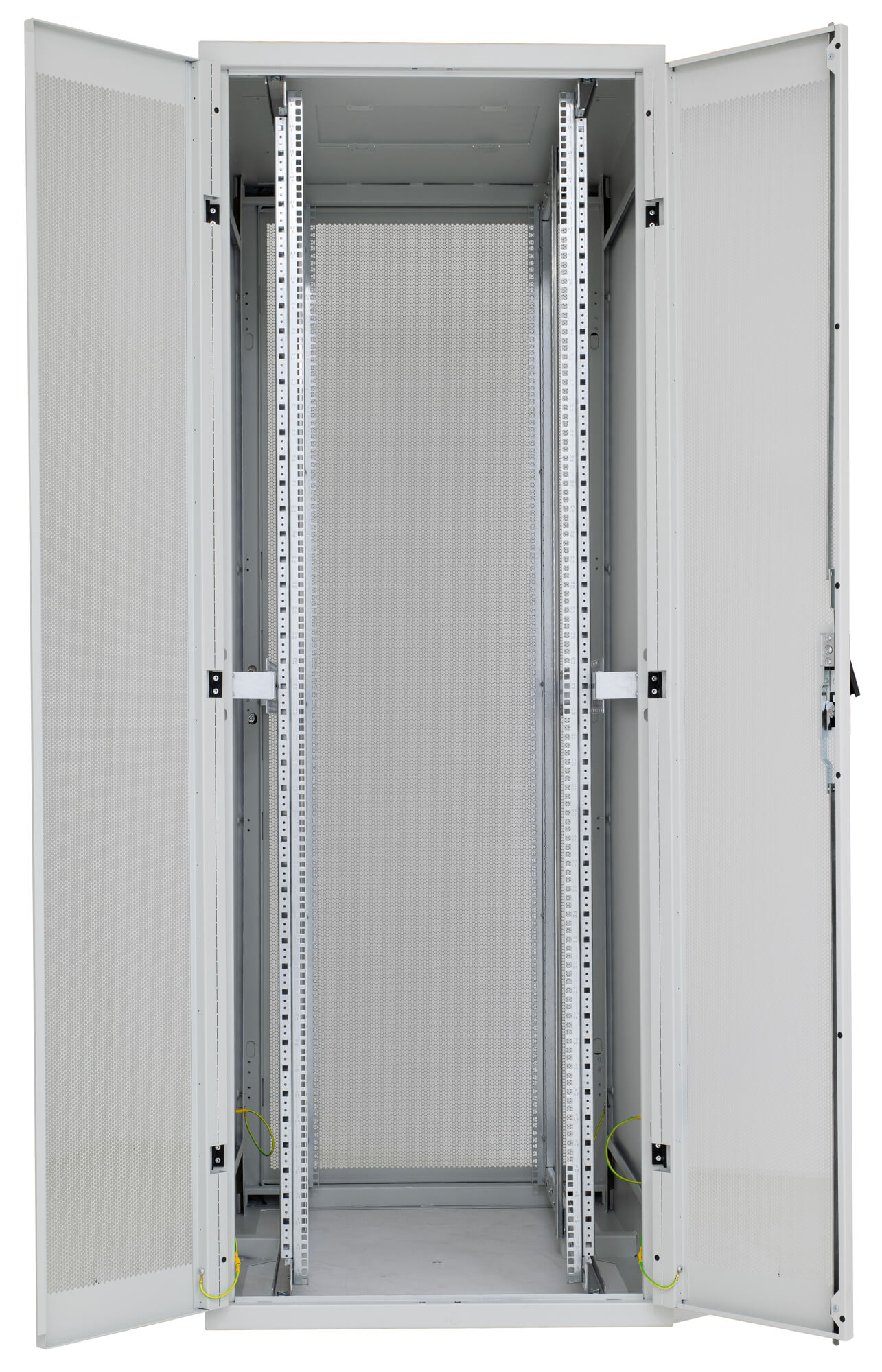

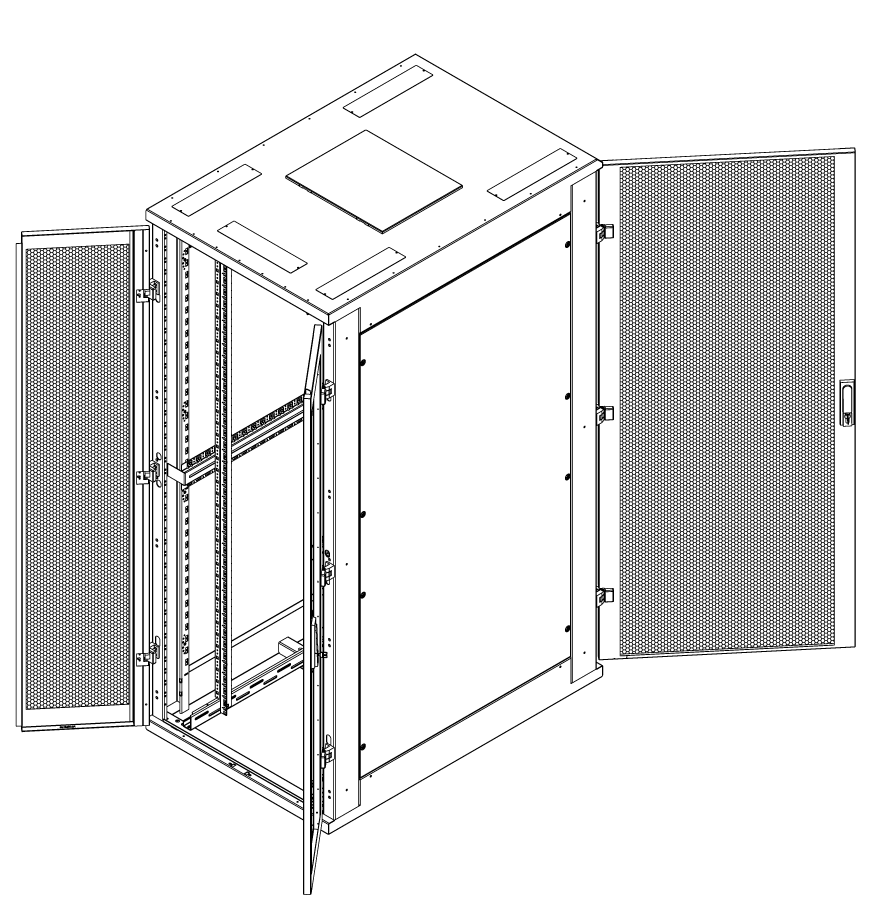

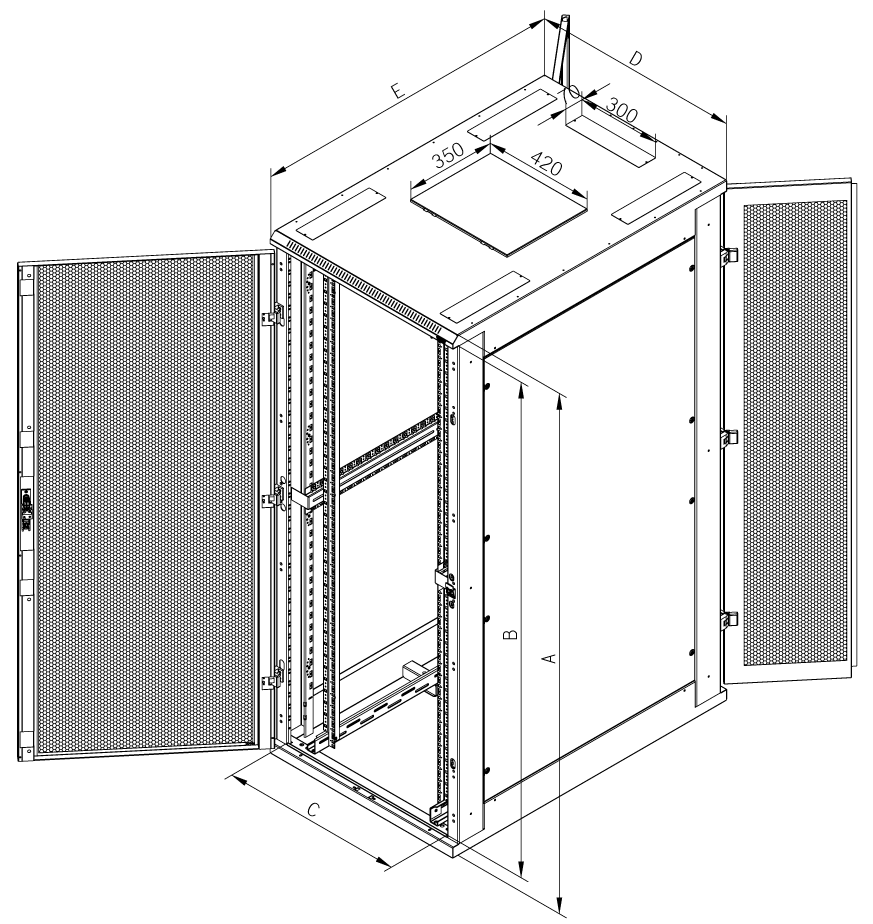

• 19“– Standverteiler mit Schutzgrad IP20.
• Der Schrank beinhaltet 4 verstellbare vertikale Rasterschienen zur Geräteinstallation (6 Rasterschienen für Schränke tiefere als 800 mm).
• Verteilerkonstruktion:
  –geschweißter Stahlrahmen mit abnehmbaren Wänden,

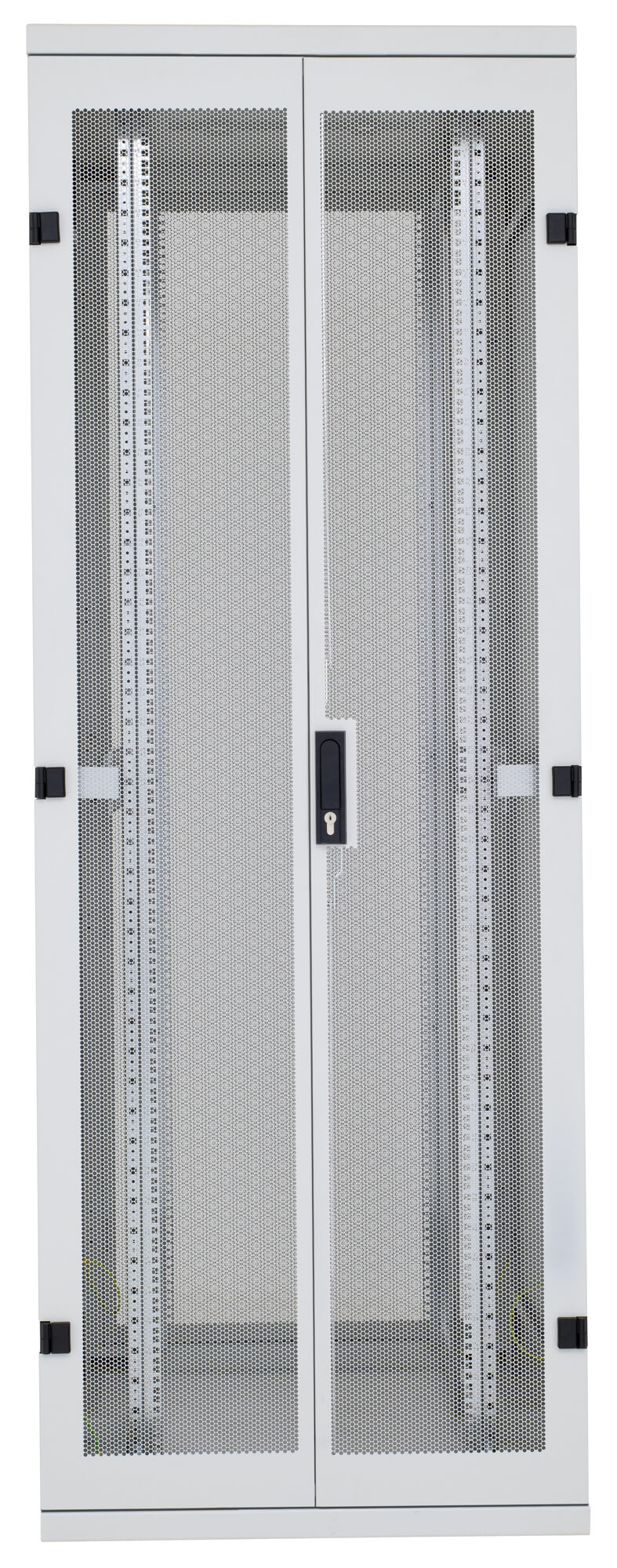

  –Ein- bzw. Zweiflügeltüren in den Ausführungen als Vollblech-, perforierte (80 % und 86 % Luftdurchlass) oder Glastür mit 4 mm starkem Sicherheitsglas können vorn oder hinten am Verteiler montiert werden,
  –Vorbereitung für die Montage von vertikalen Kabelführungspanels Steckdosenleisten, einschließlich Montagehalterungen am Schrankrahmen,
  –Vorbereitung für eine einfache Anreihung von Schränken.
• Die zulässige Belastbarkeit der einzelnen Türen beträgt max. 20 kg.
• Die Mindestauftragsdicke beträgt 65 µm.
• Diese Schränke sind für den Einbau von Daten- und Telekommunikationsanlagen und ihrer Verteilersysteme bestimmt.
• Der Verteilerrahmen sowie alle abnehmbaren Teile (Seiten- und Rückwände, Türen, …)  sind mit Erdungskabeln verbunden, die während der gesamten Nutzungsdauer des Schrankes ordnungsgemäß befestigt und eingesteckt sein müssen.
• Im Boden des Verteilers befindet sich eine M8-Schraube als Haupterdungspunkt.

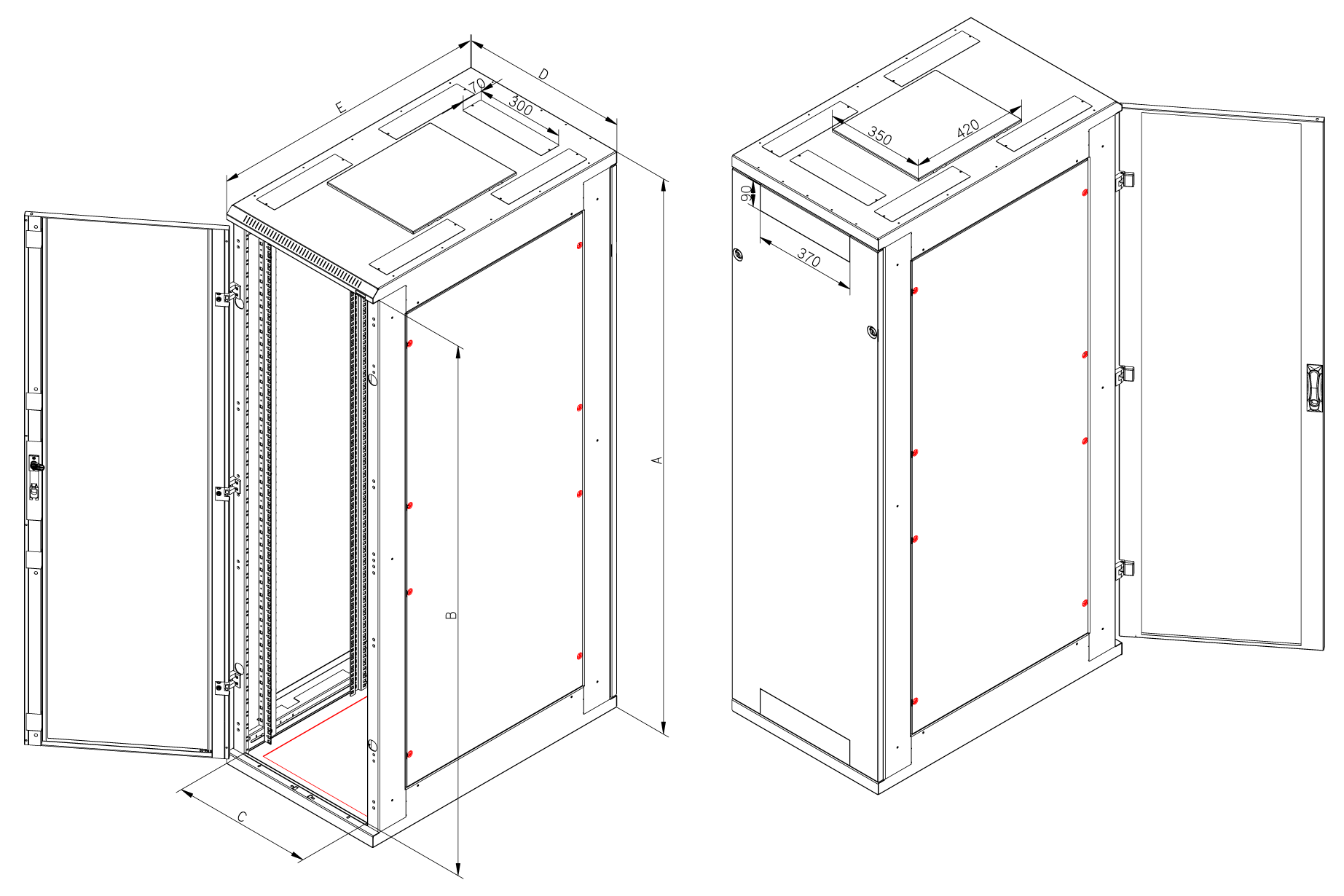

• Kabeleinführungen mit herausbrechbaren Blenden (bei den Varianten A3 und A7 geschraubt) befinden sich oben und unten.
• Die A7-Ausführungen haben auch in den Ständern verblendete Kabeleinführungen für eine einfache Kabelführung zwischen den Verteilern.

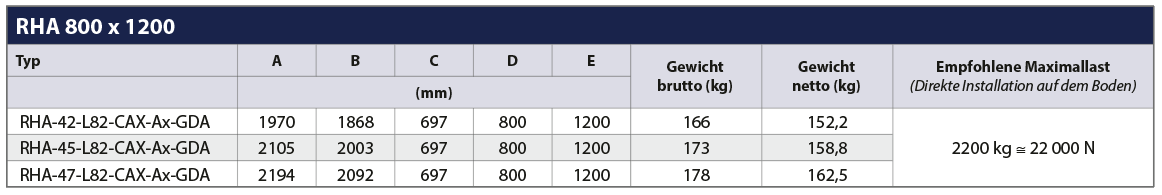

• Die empfohlene statische Maximallast des Verteilers beträgt 2200 kg (22 000 N)*.

BETRIEBSBEDINGUNGEN

• Einsatzbedingungen:
  –Innenräume,
  –der Verteiler ist nicht für einen Außeneinsatz oder unter Bedingungen bestimmt, die einen negativen Einfluss auf seine Funktion und die der installierten Komponenten haben können (z. Bsp. Umgebung mit Explosionsgefahr oder feuchte und nasse Räume).
• Er ist zu schützen vor:
  – mechanischer Beschädigung,
  – unsachgemäßer Behandlung,
  – einer anderen als der für den Verteiler vorgesehenen Verwendung.
• Unter einer falschen Behandlung versteht man insbesondere:
  – Überlastung (Überschreitung der empfohlenen Maximallast),
  – Installation von Anlagen, die den Betrieb und die Funktionsweise des Verteilers bzw. der installierten Komponenten negativ beeinflussen können,
  – Eingriffe in die Verteilerkonstruktion und sein Design.
• Um die Stabilität zu gewährleisten müssen mindestens 65 % der Last in der unteren Schrankhälfte installiert sein.

Montage des Verteilers

• Um die empfohlene Maximallast zu gewährleisten, muss die Last gleichmäßig verteilt werden.
• Der Verteiler ist auf einem ebenen Untergrund aufzustellen.
• Für den Fall, dass Kabel durch eine der Öffnungen eingeführt werden, können diese mit der Bürstenleiste und dem Kantenschutz abgedichtet werden (Beides ist Bestandteil des Beipacks des Verteilers.).

Umweltschutz

• Alle Teile werden aus wiederverwertbaren Materialien gefertigt. Sie sind nach der Ausmusterung des Verteilers gemäß der geltenden Vorschriften zu entsorgen.

Konformitätserklärung

• Dieses Erzeugnis wurde vom TÜV SÜD Czech zertifiziert und entspricht vollumfänglich dem ČSN-Standard EN 62208 ed 2:2012 (EN 62208:2011). Das gültige Zertifikat finden Sie auf den Webseiten www.triton-racks.de/zertifikate.

* Gesamtgewicht des Verteilers = Eigengewicht des Schrankes + installiertes Zubehör+ installierte Technologien. Tragkraft einer Rolle = Gesamtgewicht des Verteilers / 3.

Hinweis zu den Lastkapazitätskapazitäten:
Die maximale statische Traglast des Schaltschranks wird in der Dokumentation sowohl in Kilogramm (kg) als auch in Krafteinheiten
– Newton (N) – angegeben.
Die Umrechnung basiert auf dem physikalischen Standardkoeffizienten 1kg ≈ 9,81N (für praktische Berechnungen gerundet auf 1 kg = 10N).
