TF - Datenschränke

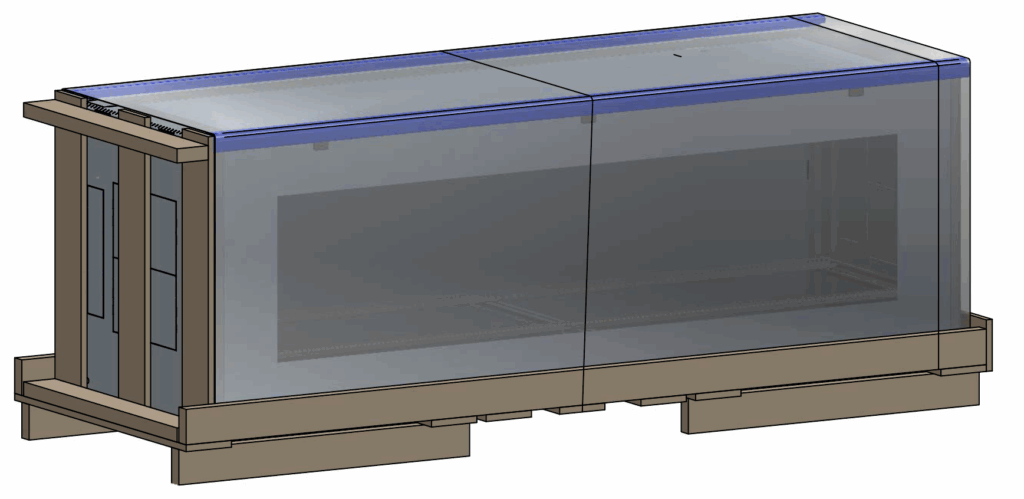

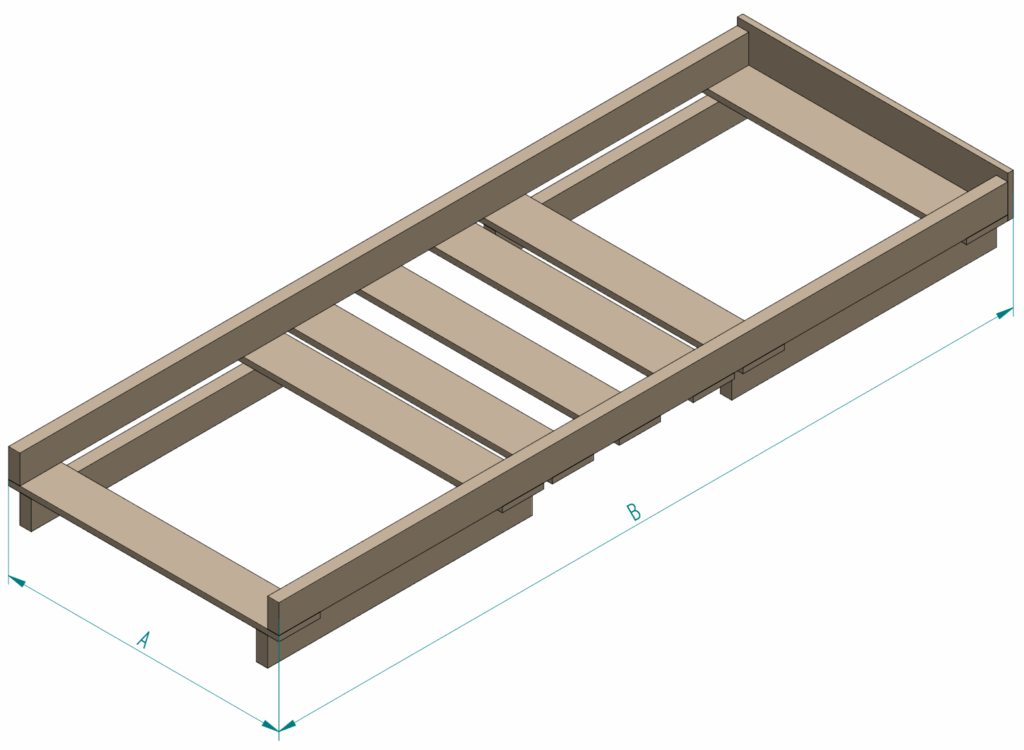

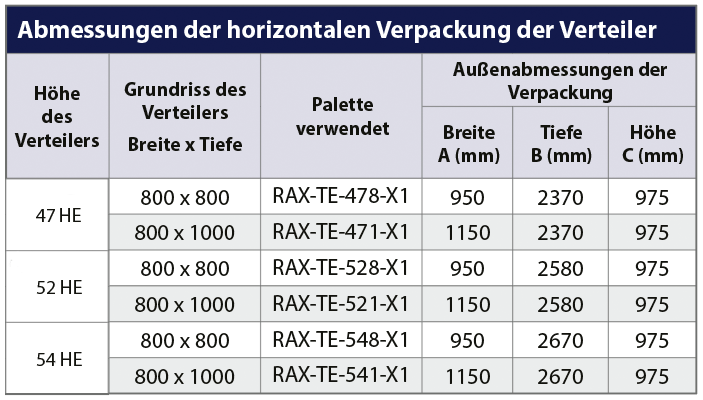

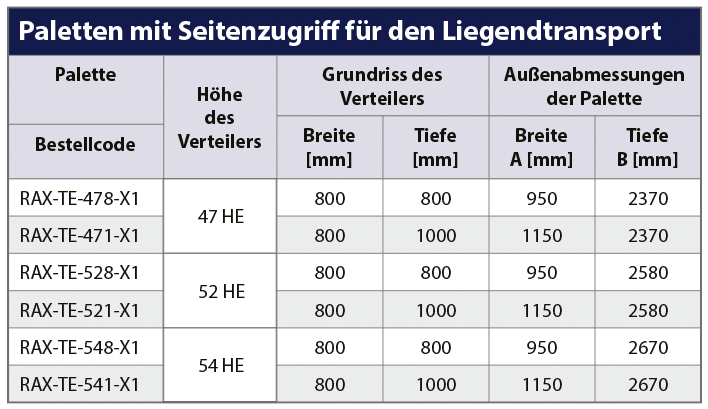

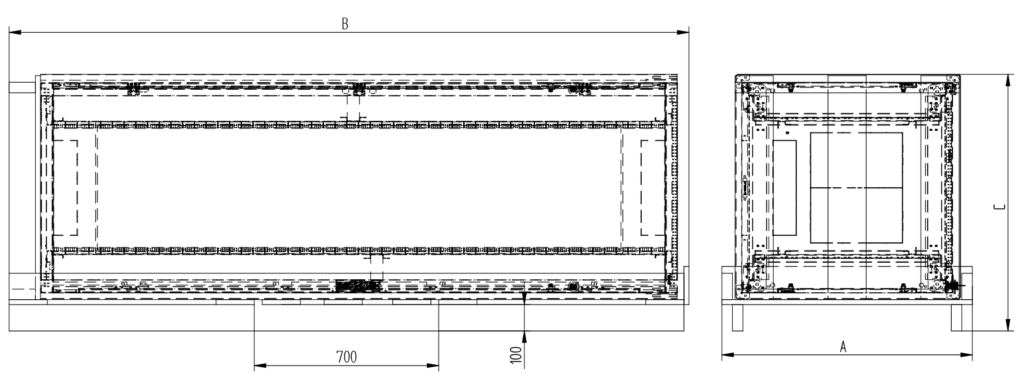

Informationen
19“ – System
10“ – System
Detail A
Detail B

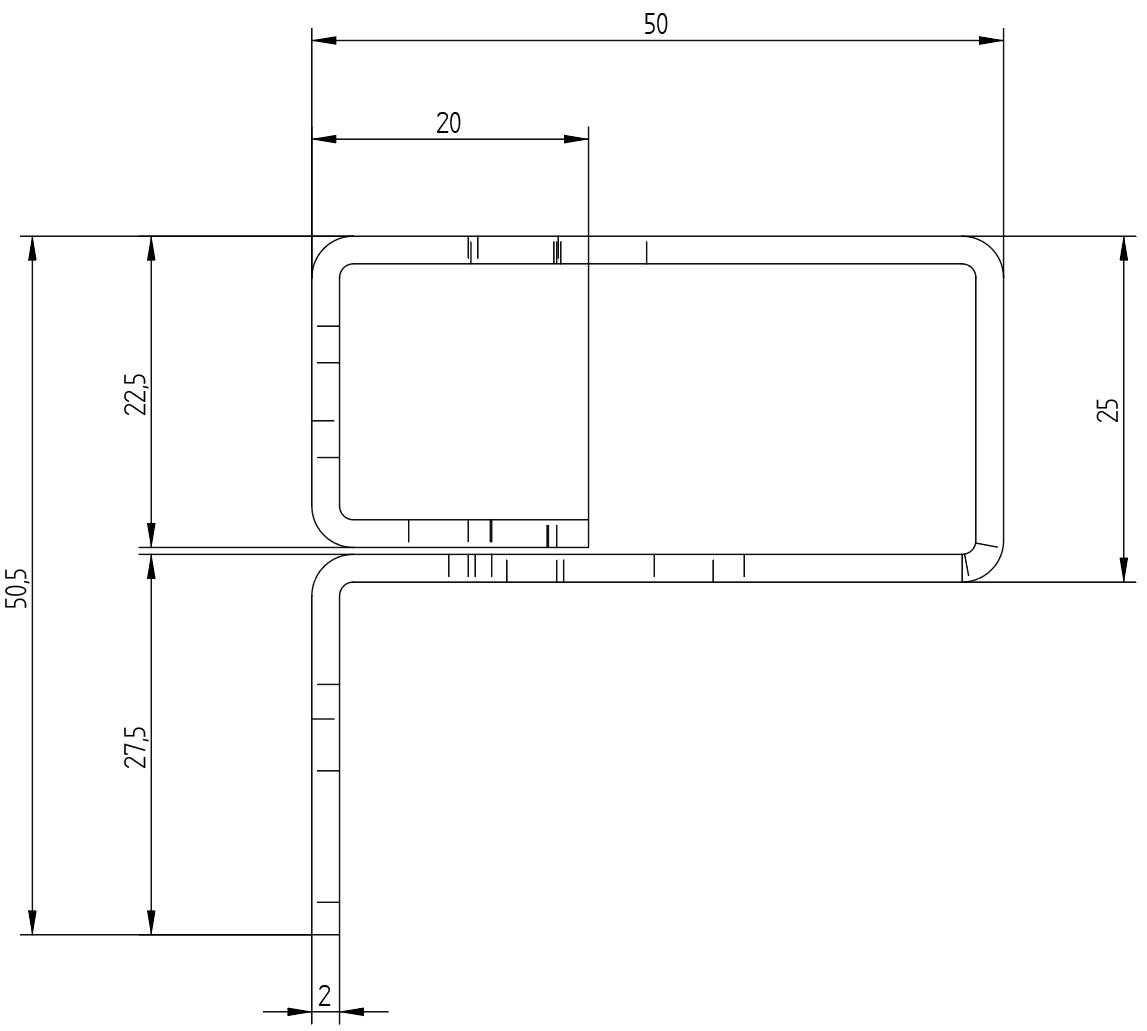

Mittlere vertikale Montageleiste

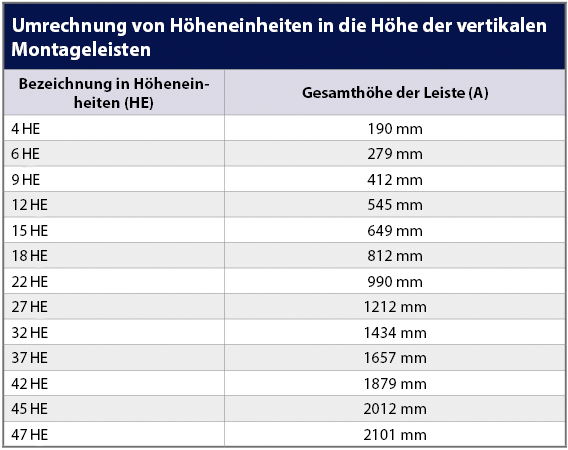

Umrechnung von HE in Höhe der Vertikalen:
4 HE = 189,8 mm
6 HE = 278,7 mm
9 HE = 412,05 mm
12 HE = 545,4 mm
15 HE = 678,75 mm
18 HE = 812,1 mm
22 HE = 989,9 mm
27 HE = 1212,15 mm
32 HE = 1434,4 mm
37 HE = 1656,65 mm
42 HE = 1878,9 mm
45 HE = 2012,25 mm
47 HE = 2101,15 mmm

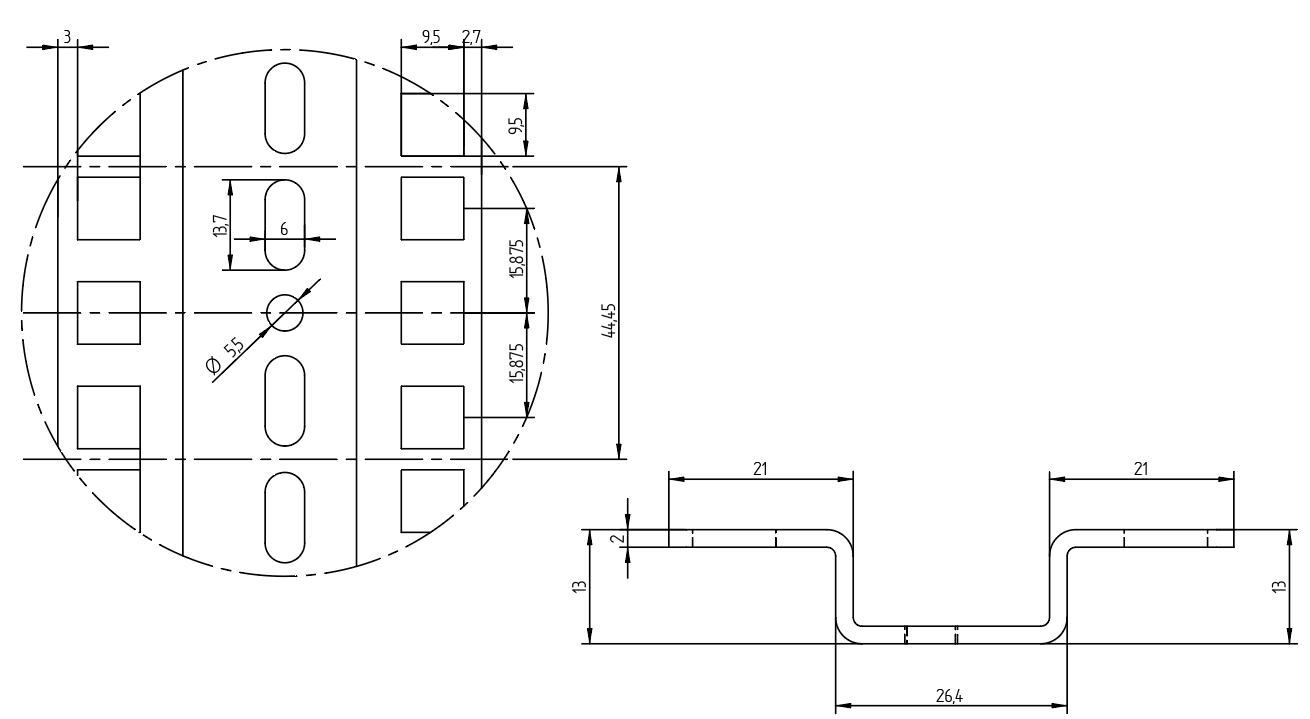

Vertikale Montageleiste für RDA-, RDE- und RXA-Verteiler (Breite 800 mm)
| 800 x 600 – 470 mm 800 x 800 – 670 mm 800 x 900 – 770 mm 800 x 1000 – 870 mm 800 x 1100 – 970 mm 800 x 1200 – 1070 mm | 600 x 600 – 485 mm 600 x 800 – 685 mm 600 x 900 – 785 mm 600 x 1000 – 885 mm 600 x 1100 – 985 mm 600 x 1200 – 1085 mm |
| Standverteiler | Wandverteiler |
| 800 x 600 – 575 mm 800 x 800 – 775 mm 800 x 900 – 875 mm 800 x 1000 – 975 mm 800 x 1100 – 1075 mm 800 x 1200 – 1175 mm 600 x 600 – 585 mm 600 x 800 – 785 mm 600 x 900 – 885 mm 600 x 1000 – 985 mm 600 x 1100 – 1085 mm 600 x 1200 – 1185 mm | AS3 – 200 mm AS4 – 360 mm AS5 – 460 mm AS6 – 560 mm AD2 – 260 mm AD5 – 480 mm AD6 – 580 mm |
| Standverteiler | Wandverteiler |
| 600X – 50 mm 800X – 50 mm | RBA – 25 mm RBA 10″ – 30 mm RFA – 20 mm RKA – 30 mm RUA – 50 mm RXA – 35 mm |
600X – 50 mm
800X – 55 mm
HE = 44,45 mm
Zoll (inch) = 25,4 mm
HE = 1,75 Zoll
Schraube: M10
Höhe: 19–29 mm
Ausziehbare Fachböden - Abstand der Rasterschienen in der Schranktiefe für die Befestigung der Böden
RAx-UP-X30-A1: mindestens 350 mm, maximal 500 mm
RAx-UP-X29-A: mindestens 380 mm, maximal 625 mm
RAx-UP-X31-A1: mindestens 450 mm, maximal 630 mm
RAx-UP-X20-A1: mindestens 530 mm, maximal 690 mm
RAx-UP-X19-A1: mindestens 630 mm, maximal 770 mm
