Hohe Stabilität der Konstruktion
Der RIE verfügt über eine robuste Schweißkonstruktion aus 2 mm starkem Material. Die hohe Verarbeitungsqualität und neueste Technologien gewährleisten das tolle Aussehen des Verteilers.

Kabeleinführungen
Kabeleinführung im Dach und Boden 300 x 100 mm mit abgedichteter Blende. Sämtliche Kabeleinführungen müssen unbedingt gegen Staub und Feuchtigkeit abgedichtet werden, die in einem klimatisierten Raum kondensieren, die Komponenten beschädigen oder in der Klimaeinheit gefrieren und diese so außer Betrieb setzen könnten. Im Beipack des Verteilers ist ein zusätzlicher Mehrfachkabeldurchlass mit erhöhtem Schutzgrad.

Deckenblende
Die große Dachblende ermöglicht die Montage einer Klimaeinheit mit Luftausrichtung genau nach dem Bedarf der installierten Komponenten. Durch die Installation einer Klimaeinheit verringert sich der IP-Schutzgrad des gesamten Systems auf IP20. Mehr Informationen siehe Zubehör – Aktive Kühlung.

IP54-Verteiler
Die Verteiler der RIE-Reihe mit erhöhtem Schutzgrad sind für den Schutz der Komponenten insbesondere vor den schädlichen Einflüssen von Wasser und Staub bestimmt. Die Dachperforation ist nur Design und verringert die Dichtheit nicht. Die Seitenwände sind mit Schrauben am Rahmen befestigt und ebenso wie die Türen mit einer Schaumdichtung versehen. Sie haben Öffnungen für die Anreihung von Schränken.

Mehrpunktschließung
Der Stangenverschluss ermöglicht eine perfekte Abdichtung der Tür gegen den Schrankrahmen. Das System ist mit den Griffen und Schlössern führender Hersteller auf dem Weltmarkt kompatibel, einschließlich elektronischer und Codeschlösser.

Flexible Türöffnung
Ein eigenes Scharniersystem ermöglicht das Öffnen der Tür in einem Winkel von 165°. Die Türen können einfach abgebaut und der Türanschlag gewechselt werden.

Glas
Die Blechtüren mit eingeklebtem Glas werden aus 4 mm starkem stoßfesten gehärteten Glas hergestellt. Bei Bruch zerspringen sie in viele kleine Splitter wie beim Autoglas. Aus Sicherheitsgründen empfehlen wir, die Vollglastür nach dem Einbau von Komponenten zu schließen, um eine Kollision mit anderen Dingen zu vermeiden. Das verwendete Glas wurde in einer zertifizierten Prüfstelle getestet und entspricht den Anforderungen der ČSN EN 12150-1+A: Glas im Bauwesen – Thermisch vorgespanntes Kalk-Natron-Silikat-Sicherheitsglas. Das geprüfte Glas entspricht der Norm für den Zerfall nach Glasbruch, Konformitätsbescheinigung CQ-24-2023, Prüfprotokoll IKATES 58A- 2024.

Verstellbare vertikale Rasterschienen
Die vertikalen 19“-Rasterschienen sind in der Schranktiefe stufenlos verstellbar. Dies erleichtert den Einbau der Komponenten sowie das Kabelmanagement.

Abnehmbare Seiten- und Rückwände
Der RIE hat einen geschweißten Rahmen und abnehmbare Seiten- und Rückwände. Diese werden mit Sicherheitssenkkopfschrauben am Rahmen befestigt.

Rollen, Nivellierfüße, Sockel
Der Verteiler kann auf Nivellierfüßen (Bestandteil des Beipacks) ggf. unter Verwendung der optionalen Ausstattung für Sockel, Rollen oder Schwerlastrollen mit Stützrahmen installiert werden.

Erdung
Alle abnehmbaren Teile sind miteinander verbunden und nach den entsprechenden Normanforderungen geerdet.

Flex Frame
Das System ermöglicht bei einer Breite von 800 mm die Installation der verstellbaren Schienen im Abstand von 19“, 21“ und 23”. Eine weitere Möglichkeit ist, die Vertikalen im 19”-Abstand zu einer Seite zu verschieben und dadurch mehr Platz auf der anderen Seite zu erhalten.

Mittleres Paar vertikaler Befestigungsschienen
Bei Verteilern mit einer Tiefe über 800 mm liefern wir bereits in der Grundausstattung ein drittes Paar vertikaler Befestigungsschienen, die dank ihres offenen Profils die Installation tieferer Komponenten nicht beeinträchtigen. An den mittleren Vertikalen können kürzere Komponenten mit Hilfe verschiedener Typen von Halterungen befestigt werden (optionales Zubehör).

Optionales Zubehör

RAx-VP-X5x-X1
Horizontale Kabelführungsstreben für die Installation am Schrankrahmen (Träger).

Schwenkrahmen
Die RIE-Verteiler Breite 800 mm können mit einem Schwenkrahmen mit einer Tragkraft von 150 kg ausgerüstet werden. Die maximale Einbautiefe für 19“-Zubehör beträgt 330 mm.

RAx-KL-ETE-Yx
Klimaeinheiten.

RAx-RV-Xxx-xx
Montageblenden für Klimaeinheiten.

RAx-RV-Xxx-XV
Adapter für die Montage der Belüftungseinheit mit IP5X-Filter.

RAx-RV-V66-X1
IP5X-Abdeckung für Belüftungseinheit, Montage auf dem Luftleitblech (Montageblende).

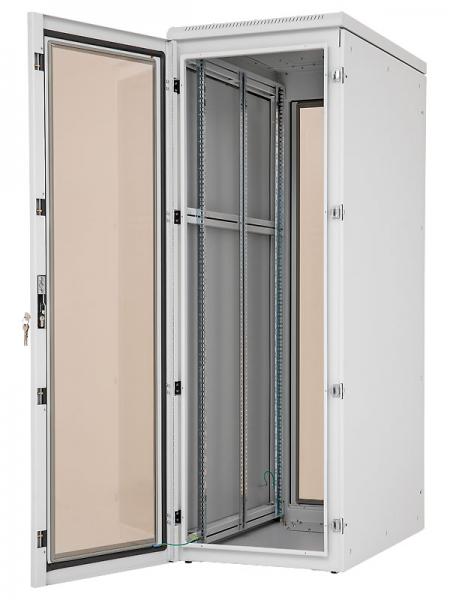

• 19“– Standverteiler mit Schutzgrad IP54.
• Bestandteil des Verteilers sind 4 (bei Verteilern, tiefer als 800 mm, 6) verstellbare vertikale Rasterschienen für die Installation der Komponenten.
• Verteilerkonstruktion:
  – geschweißter Stahlrahmen mit abnehmbaren Wänden,
  – Einflügeltür mit Schaumdichtung in den Ausführungen als Vollblech- oder Glastür mit 4 mm starkem Sicherheitsglas können vorn oder hinten am Verteiler montiert werden. Um die notwendige Dichtheit zu erreichen, verfügen sie standardmäßig über eine Mehrpunktschließung.
  – Vorbereitung für eine einfache Anreihung von Schränken.
• Die zulässige Belastbarkeit der einzelnen Türen beträgt max. 20 kg.
• Die Mindestauftragsdicke beträgt 65 μm.
• Diese Schränke sind für den Einbau von Daten- und Telekommunikationsanlagen und ihrer Verteilersysteme bestimmt.
• Der Verteilerrahmen sowie alle abnehmbaren Teile (Seiten- und Rückwände, Türen, …) sind mit Erdungskabeln verbunden, die während der gesamten Nutzungsdauer des Schrankes ordnungsgemäß befestigt und eingesteckt sein müssen.
• Im Boden des Verteilers befindet sich eine M8-Schraube als Haupterdungspunkt.
• Kabeleinführungen mit demontierbaren Blenden befinden sich oben und unten.
• Die empfohlene maximale statische belastung des regals beträgt 800 kg bei Verwendung von Nivellierfüßen oder eine Sockels.

Betriebsbedingungen

• Einsatzbedingungen:
  – Innenräume,
  – der Verteiler ist nicht für einen Außeneinsatz oder unter Bedingungen bestimmt, die einen negativen Einfluss auf seine Funktionund die der installierten Komponenten haben können (z. Bsp. Umgebung mit Explosionsgefahr oder feuchte und nasse Räume).
• Er ist zu schützen vor:
  – mechanischer Beschädigung,
  – unsachgemäßer Behandlung,
  – einer anderen als der für den Verteiler vorgesehenen Verwendung.
• Unter einer falschen Behandlung versteht man insbesondere:
  – Überlastung (Überschreitung der empfohlenen Maximallast),
  – Installation von Anlagen, die den Betrieb und die Funktionsweise des Verteilers bzw. der installierten Komponenten negativbeeinflussen können,
  – Eingriffe in die Verteilerkonstruktion und sein Design.
• Bei der Verwendung des Rollensatzes RAX-MS-X81-X1 für die direkte Montage am Schrank (Der Schrank wird 108 mm höher.) sind folgende Maximallasten, einschließlich Schrankgewicht, einzuhalten:
  – 200 kg für die Breite 600 mm,
  – 400 kg für die Breite 800 mm.
• Bei der Verwendung eines Rollensatzes mit Stützrahmen RAX-RK-Xxx-X1 (Der Rollensatz RAX-MS-X81-X1 ist Bestandteil des Beipacks.) beträgt die maximale Tragkraft 450 kg einschließlich Schrankgewicht **. Die Schrankhöhe erhöht sich um 111 mm. Die genannte Tragkraft gilt für die Verteilerbreiten 600 und 800 mm.
• Bei der Verwendung eines Rollensatzes mit Stützrahmen RAX-RK-Dxx-X1 (Der Rollensatz RAX-MS-X47-X1 ist Bestandteil des Beipacks.) beträgt die maximale Tragkraft 900 kg einschließlich Schrankgewicht **. Die Schrankhöhe erhöht sich um 158 mm. Die genannte Tragkraft gilt für die Verteilerbreiten 600 und 800 mm.
• Um die Stabilität zu gewährleisten müssen mindestens 65 % der Last in der unteren Schrankhälfte installiert sein.
• Beim Bewegen eines bestückten Schrankes sind die entsprechenden Normen einzuhalten*.

Montage des Verteilers

• Um die empfohlene Maximallast zu gewährleisten, muss die Last gleichmäßig verteilt werden.
• Der Verteiler ist auf einem ebenen Untergrund aufzustellen, eventuelle kleine Unebenheiten können mit den Nivellierfüßen ausgeglichen werden.

Umweltschutz

• Alle Teile werden aus wiederverwertbaren Materialien gefertigt. Sie sind nach der Ausmusterung des Verteilers gemäß der geltenden Vorschriften zu entsorgen.

Konformitätserklärung

• Dieses Erzeugnis wurde vom EZÚ Czech zertifiziert und entspricht vollumfänglich dem ČSN-Standard EN 62208 ed 2:2012 (EN 62208:2011).

* Die Tragkraft der Rollen gilt für eine Geschwindkeit von bis zu 4 km/h auf einer ebenen und glatten Fläche bei einer Umgebungstermperatur in einem Bereich von 10–30 °C. Alle Abmessungen, Tragkraften und Toleranzen entsprechen den folgenden Normen: EN 12527–12533, DIN 7845.

** Gesamtgewicht des Verteilers = Eigengewicht des Schrankes + installiertes Zubehör+ installierte Technologien. Tragkraft einer Rolle = Gesamtgewicht des Verteilers / 3.
