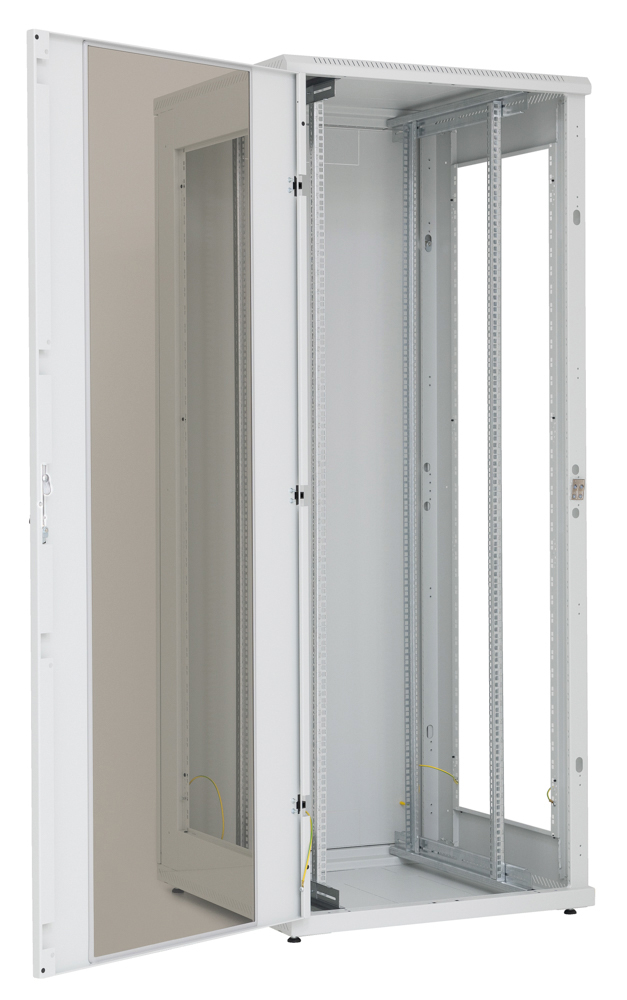

Hohe Stabilität der Konstruktion
Der RMA verfügt über eine robuste Schweißkonstruktion. Die hohe  Verarbeitungsqualität und neueste Technologien gewährleisten das tolle Aussehen des Verteilers. Die Ständer haben eine neue Form. Sie sind breiter und aus 1,3 mm starkem Material.

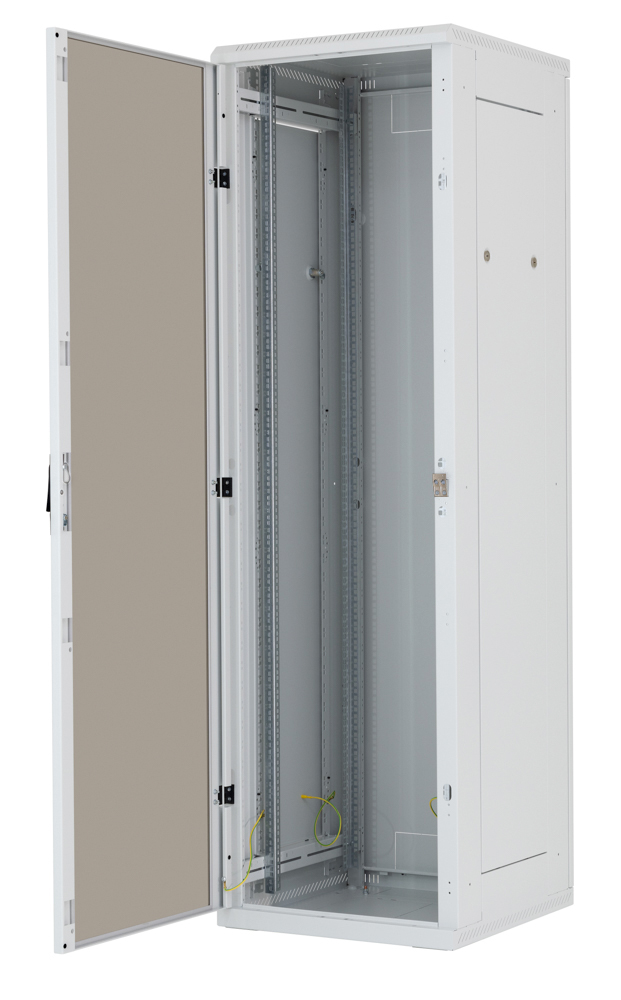

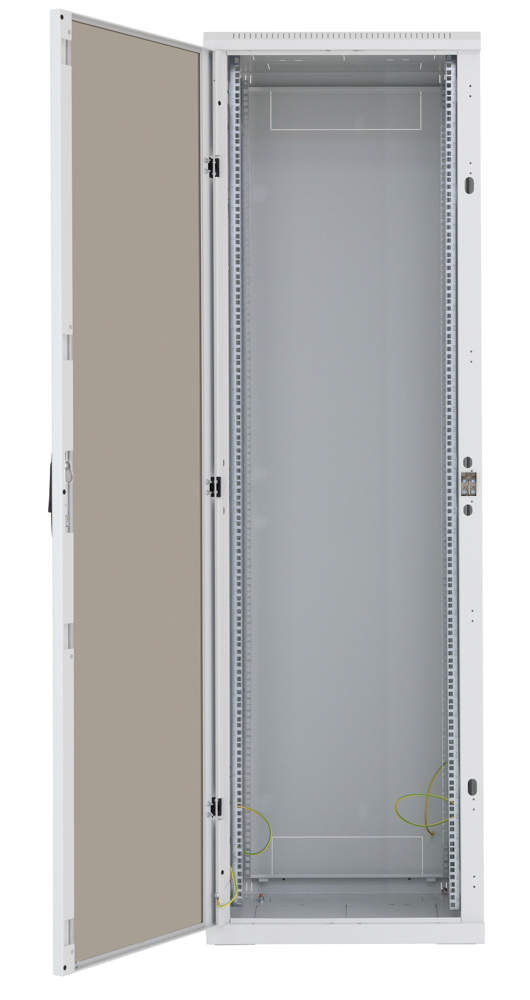

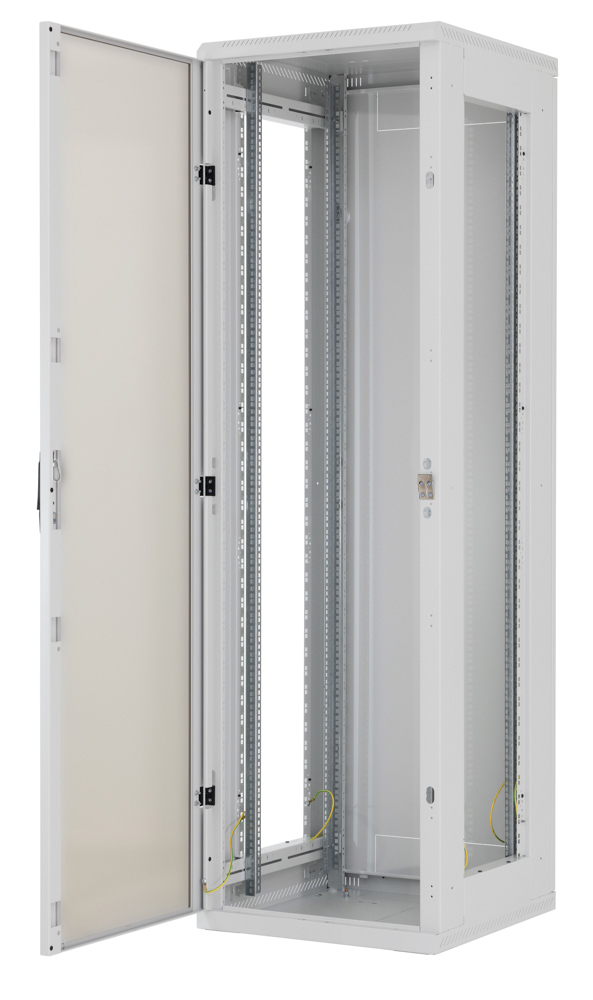

Flexible Türöffnung
Das Scharniersystem ermöglicht ein Öffnen der Tür um fast 165°. Die Türen können einfach abgebaut und der Türanschlag gewechselt werden. Die Zweiflügeltüren sind mit Steckscharnieren versehen.

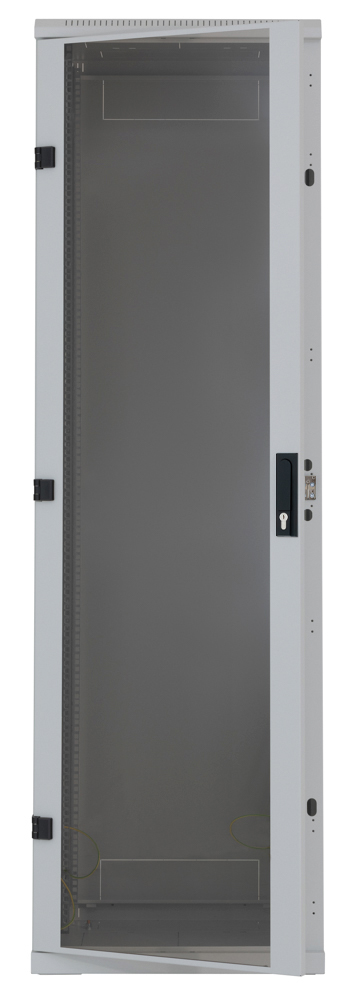

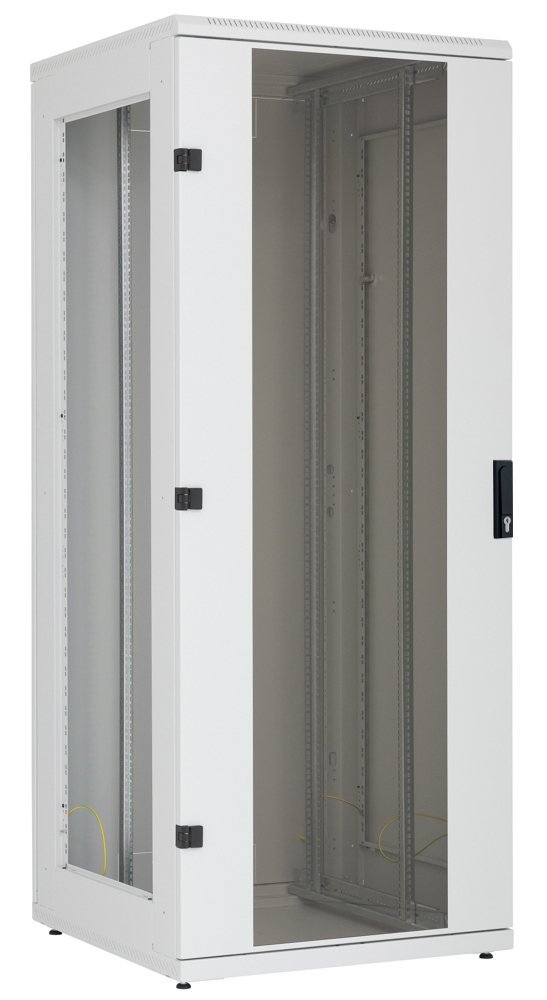

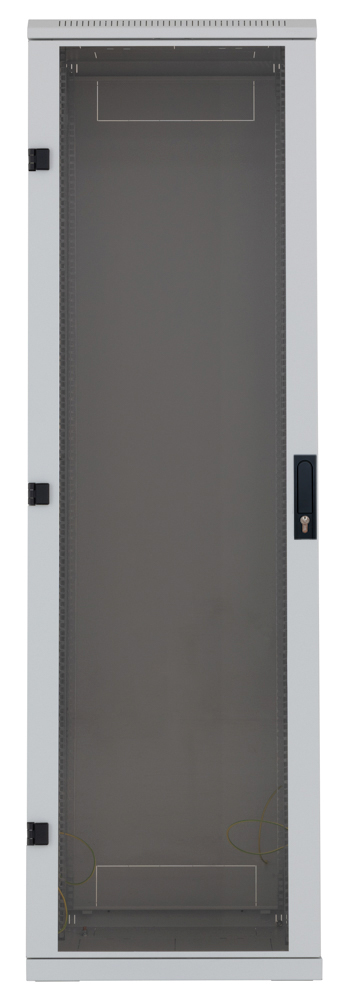

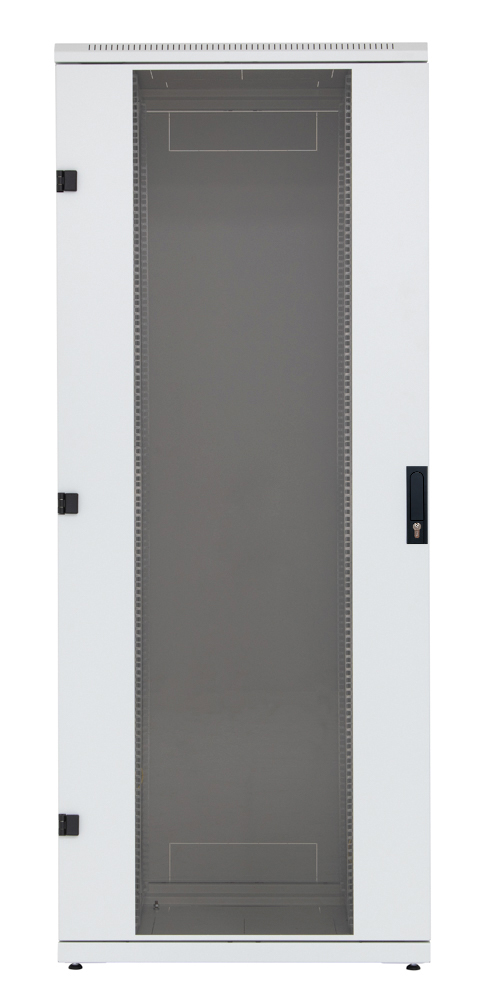

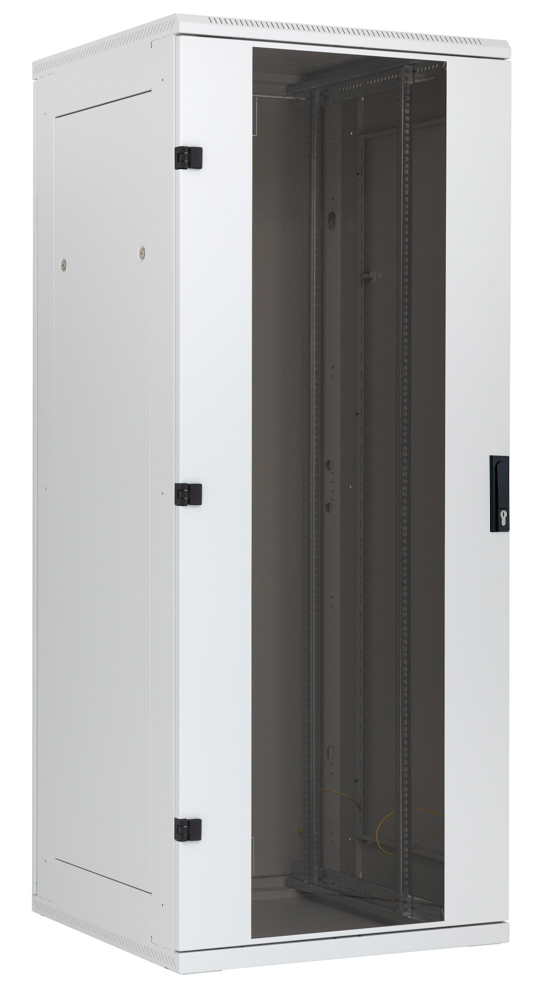

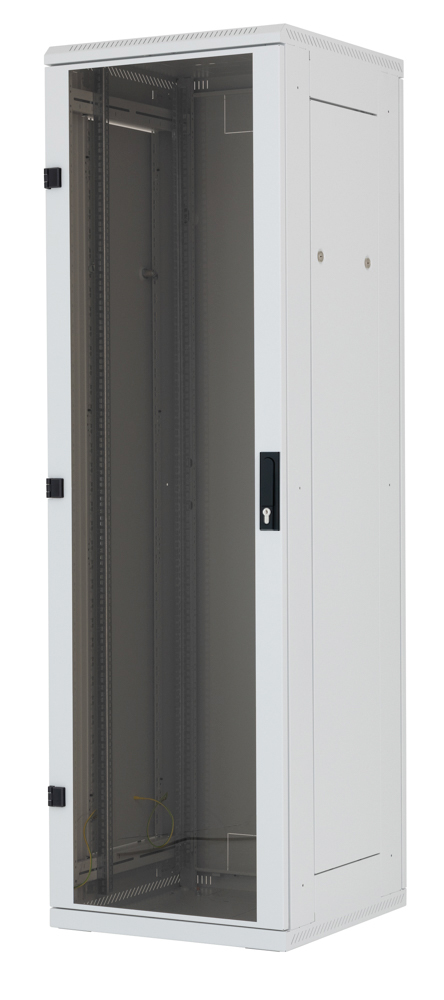

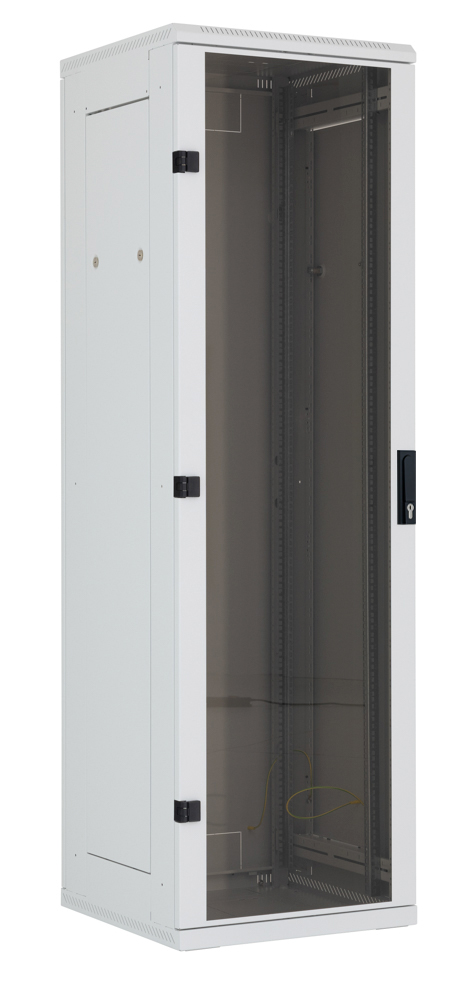

Glas
Die Blechtüren mit eingeklebtem Glas werden aus 4 mm starkem stoßfesten gehärteten Glas hergestellt. Bei Bruch zerspringen sie in viele kleine Splitter wie beim Autoglas. Aus Sicherheitsgründen empfehlen wir, die Vollglastür nach dem Einbau von Komponenten zu schließen, um eine Kollision mit anderen Dingen zu vermeiden. Das verwendete Glas wurde in einer zertifizierten Prüfstelle getestet und entspricht den Anforderungen der ČSN EN 12150-1+A: Glas im Bauwesen – Thermisch vorgespanntes Kalk-Natron-Silikat-Sicherheitsglas. Das geprüfte Glas entspricht der Norm für den Zerfall nach Glasbruch, Konformitätsbescheinigung CQ-24-2023, Prüfprotokoll IKATES 58A- 2024.

Triton-Schwenkhebelgriffe
Wir stellen eigene Schwenkhebelgriffe für Standverteiler her. Durch das Auswechseln des Plasteeinsatzes (nicht im Beipack) kann auch ein halbzylindrischer Schließzylinder eingesetzt werden (optionales Zubehör). Patent: PUV 2013-27443

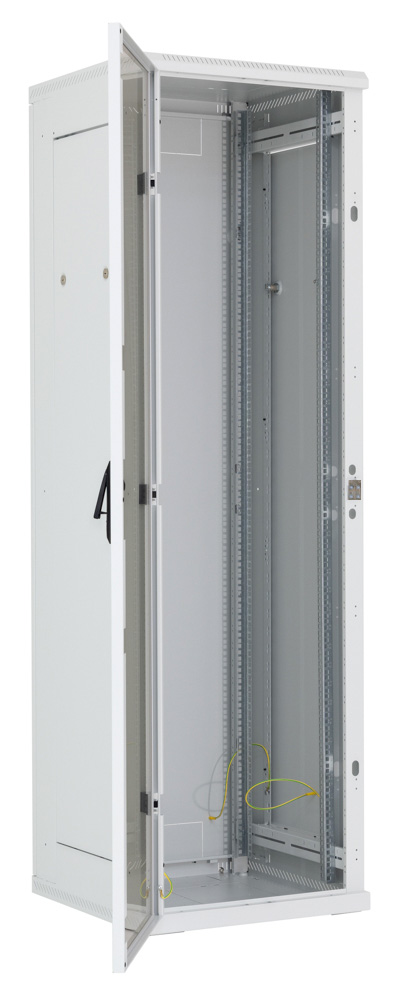

Verstellbare vertikale Rasterschienen
Die vertikalen 19“-Rasterschienen sind in der Schranktiefe stufenlos verstellbar. Dies erleichtert den Einbau der Komponenten sowie das Kabelmanagement.

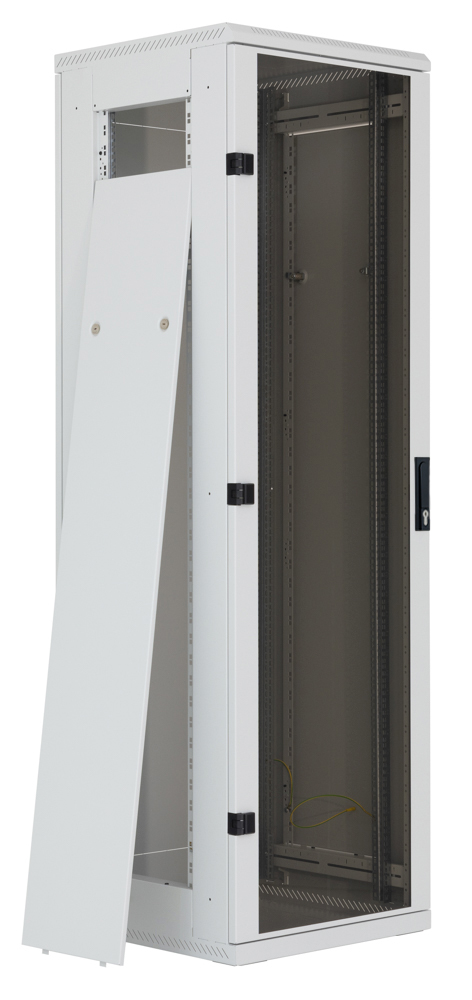

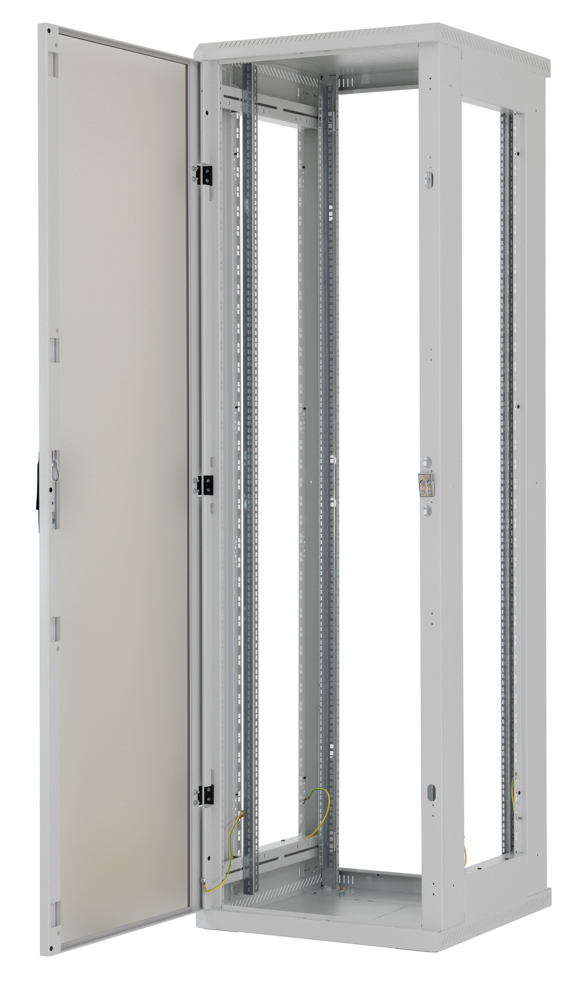

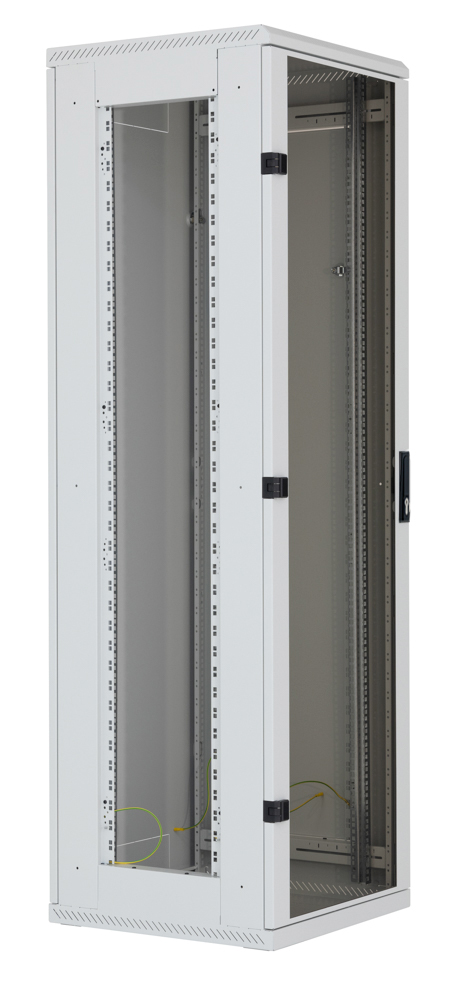

Abnehmbare Seiten- und Rückwände
Der RMA hat einen geschweißten Rahmen mit abnehmbaren Seiten- und Rückwände. Diese werden standardmäßig mit gleichschließenden  Schlössern am Rahmen befestigt.

Spezialtüren für Belüftungseinheiten
Bei diesem Verteilertyp kann eine spezielle Vollblechtür für den Einbau der Belüftungseinheiten RAx-CH-X0x-X3 bestellt werden.  Mehr Informationen finden Sie im Abschnitt Aktive Belüftung.

Herausbrechbare Verblendungen
Die Kabeleinführungen des Verteilers sind mit herausbrechbaren Blenden versehen. Sie können mit der Bürstenleiste gegen Staub abgedichtet werden. Ein Kantenschutz dient zum Schutz der Kabel vor Beschädigung (Beides ist Bestandteil des Beipacks.).

Öffnung für die Belüftungseinheit
Die große, mit einer herausbrechbaren Verblendung versehene Öffnung ermöglicht die Montage und Demontage eines Triton-Lüfterbleches von außen, ohne dass Schrauben benötigt werden.

Rollen, Nivellierfüße, Sockel
Der Verteiler kann auf Nivellierfüßen (Bestandteil des Beipacks) ggf. unter Verwendung der optionalen Ausstattung für Sockel, Rollen oder Schwerlastrollen mit Stützrahmen installiert werden.

Schrankrückseite
In der Rückwand des Verteilers befinden sich zwei Kabeleinführungen mit herausbrechbaren Blenden, eine am oberen und die andere am unteren Rand. Weitere Kabeleinführungen sind im Dach und Boden des Schrankes.

Lüftungsschlitze im Rahmen
Die RMA -Verteiler verfügen über Lüftungsschlitze im Rahmen für die Kühlluftzufuhr zu den installierten Komponenten. Die Kühlung kann durch den Einbau von Belüftungseinheiten unterstützt werden.

Erdung
Alle abnehmbaren Teile sind miteinander verbunden und nach den entsprechenden Normanforderungen geerdet.

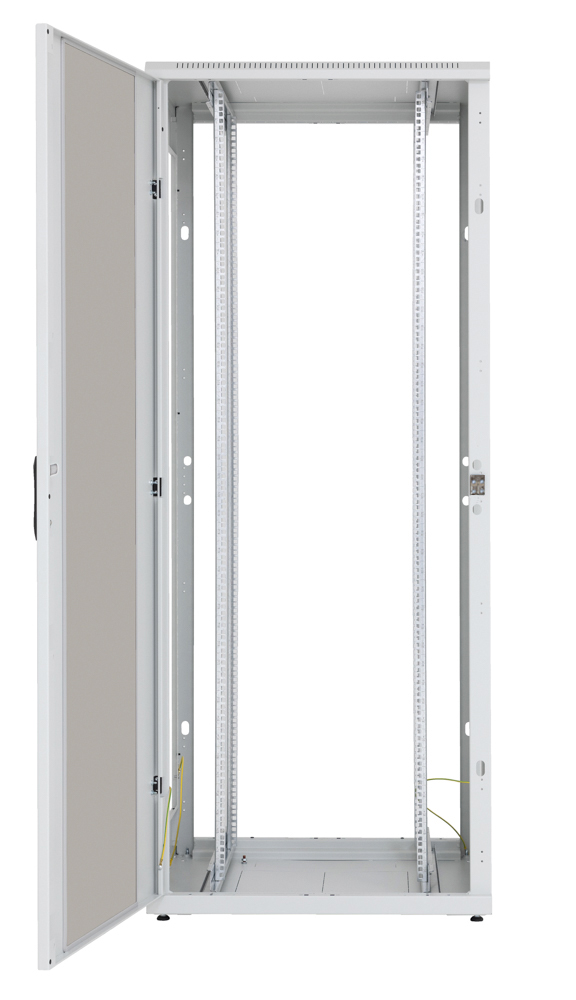

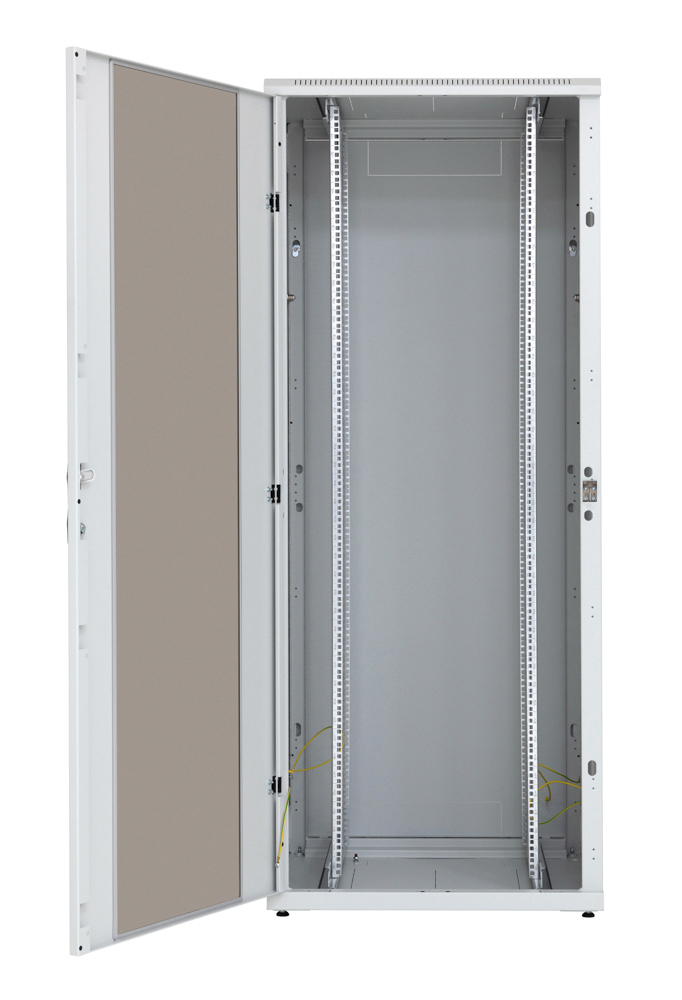

Flex Frame
Das System ermöglicht bei 800 mm breiten Schränken die Installation der verstellbaren Schienen im Abstand von 19“, 21“ und 23”. Eine weitere Möglichkeit ist, die Vertikalen im 19”-Abstand zu einer Seite zu verschieben und damit mehr Platz auf der anderen Seite zu haben.

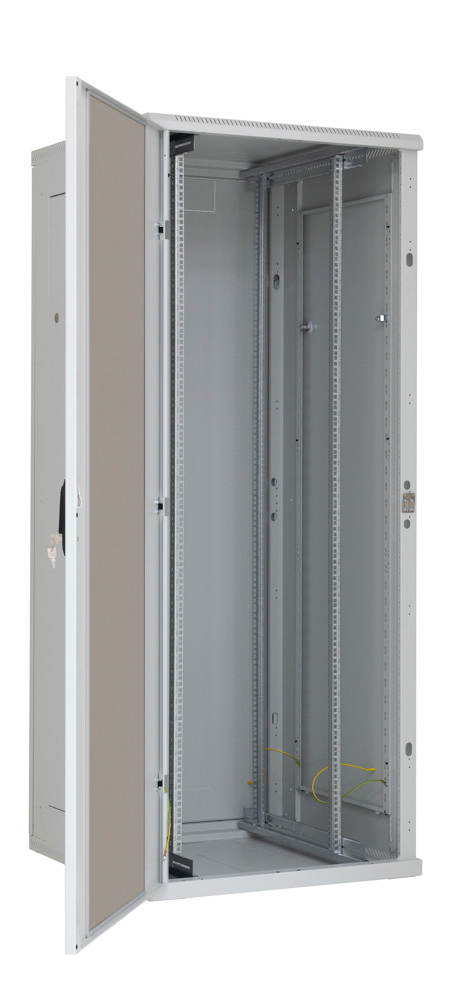

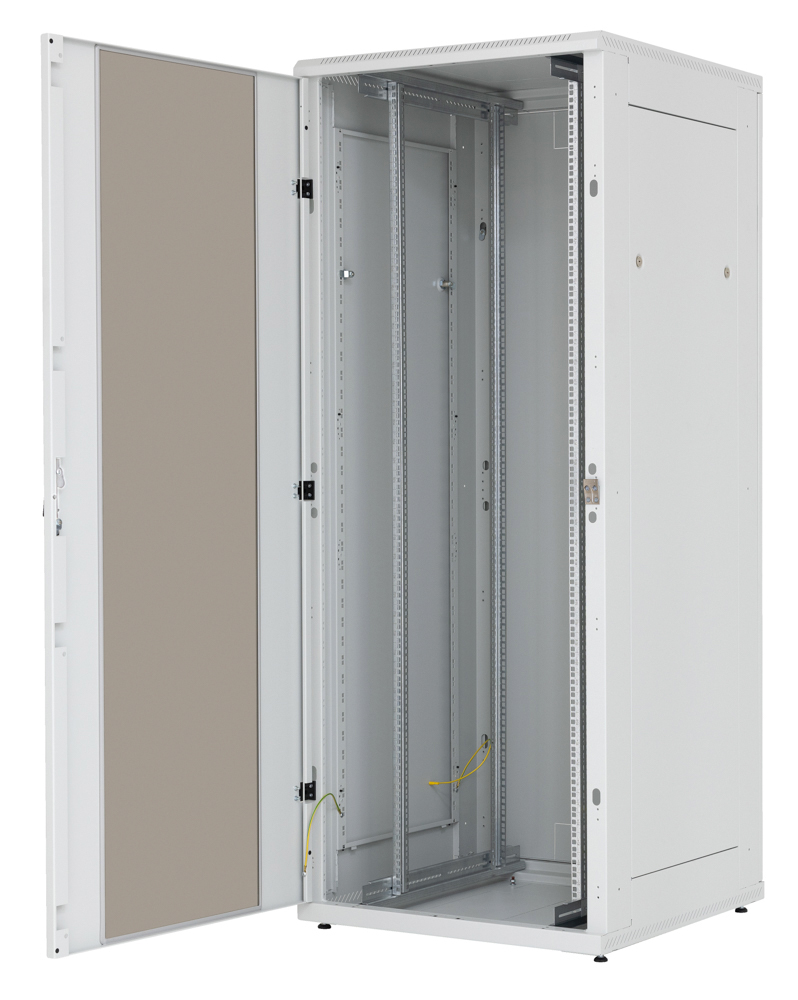

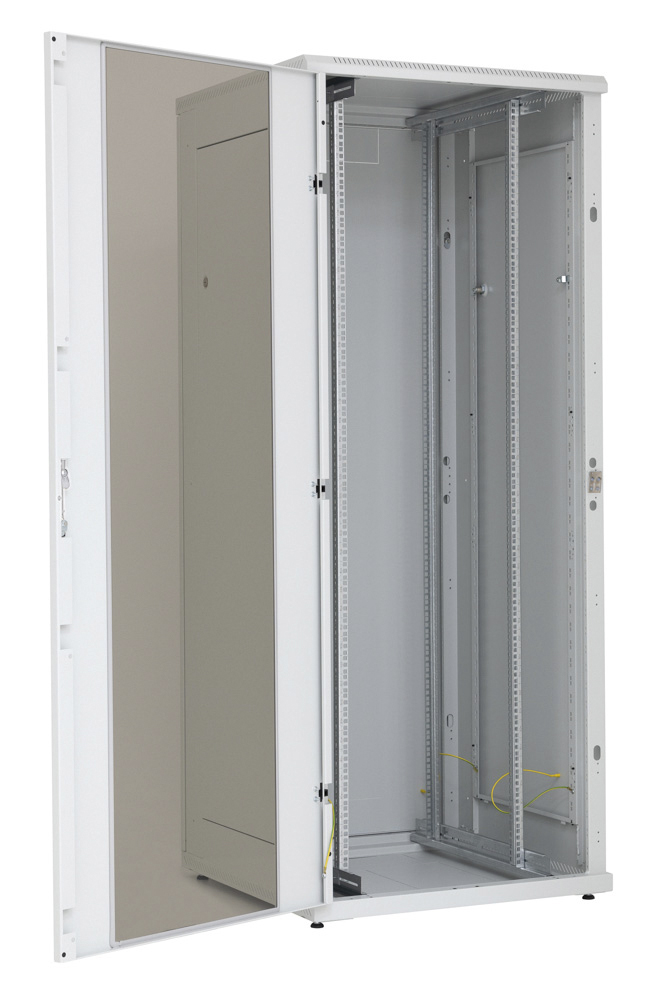

Mittleres Paar vertikaler Befestigungsschienen
Bei Verteilern mit einer Tiefe über 800 mm liefern wir bereits in der Grundausstattung ein drittes Paar vertikaler Befestigungsschienen, die dank ihres offenen Profils die Installation tieferer Komponenten nicht beeinträchtigen. An den mittleren Vertikalen können kürzere Komponenten mit Hilfe verschiedener Typen von Halterungen befestigt werden (optionales Zubehör).

Breite Tragelemente des Rahmens
Die breiten Tragelemente des Rahmens sind für die zusätzliche Montage von Zubehör, z. B. Steckdosenleisten oder vertikalen Kabelführungspanels, bestimmt, die so keinen 19”-Raum im Verteiler einnehmen. Dank der durchdachten Befestigung stellen Steckdosenleisten auch in 600 mm breiten Schränken kein Hindernis für den Einsatz von ausziehbaren Servern dar.

Zubehör in den Tragelementen
Die Träger haben an den Innenseiten Montageöffnungen auf der gesamten Höhe. Die Öffnungen sind in den HE-Abständen wie die Vertikalen und können für die Montage von bestimmtem Zubehör genutzt werden.

Optionales Zubehör

RAC-VP-D5x-X1
Horizontale Kabelführungsstreben für die Installation am Schrankrahmen (Träger).

RAX-VP-Vxx-X2
Vertikaler Kabelkanal für die Installation am Schrankrahmen.

Steckdosenleisten
Steckdosenleisten können mit Hilfe von Halterungen (optionales Zubehör) an den Trägern des Verteilers installiert werden.

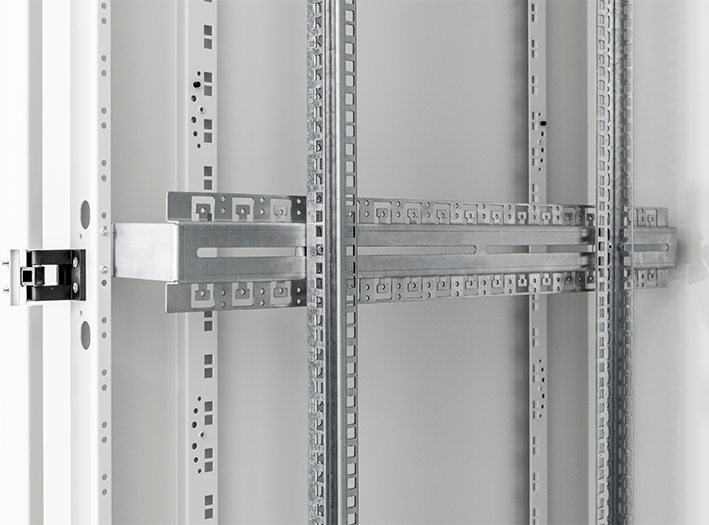

RAX-VP-Xxx-X1 Kabelführungsstreben
Bei Verteilern mit einer Belastung über 500 kg wird der zusätzliche Einbau von Kabelführungsstreben empfohlen, die gleichzeitig eine Stabilisierungsfunktion haben.

Schwenkrahmen
Die RMA-Verteiler Breite 800 mm können mit einem Schwenkrahmen mit einer Tragkraft von 150 kg ausgerüstet werden. Die maximale Einbautiefe für 19“-Zubehör beträgt 330 mm.

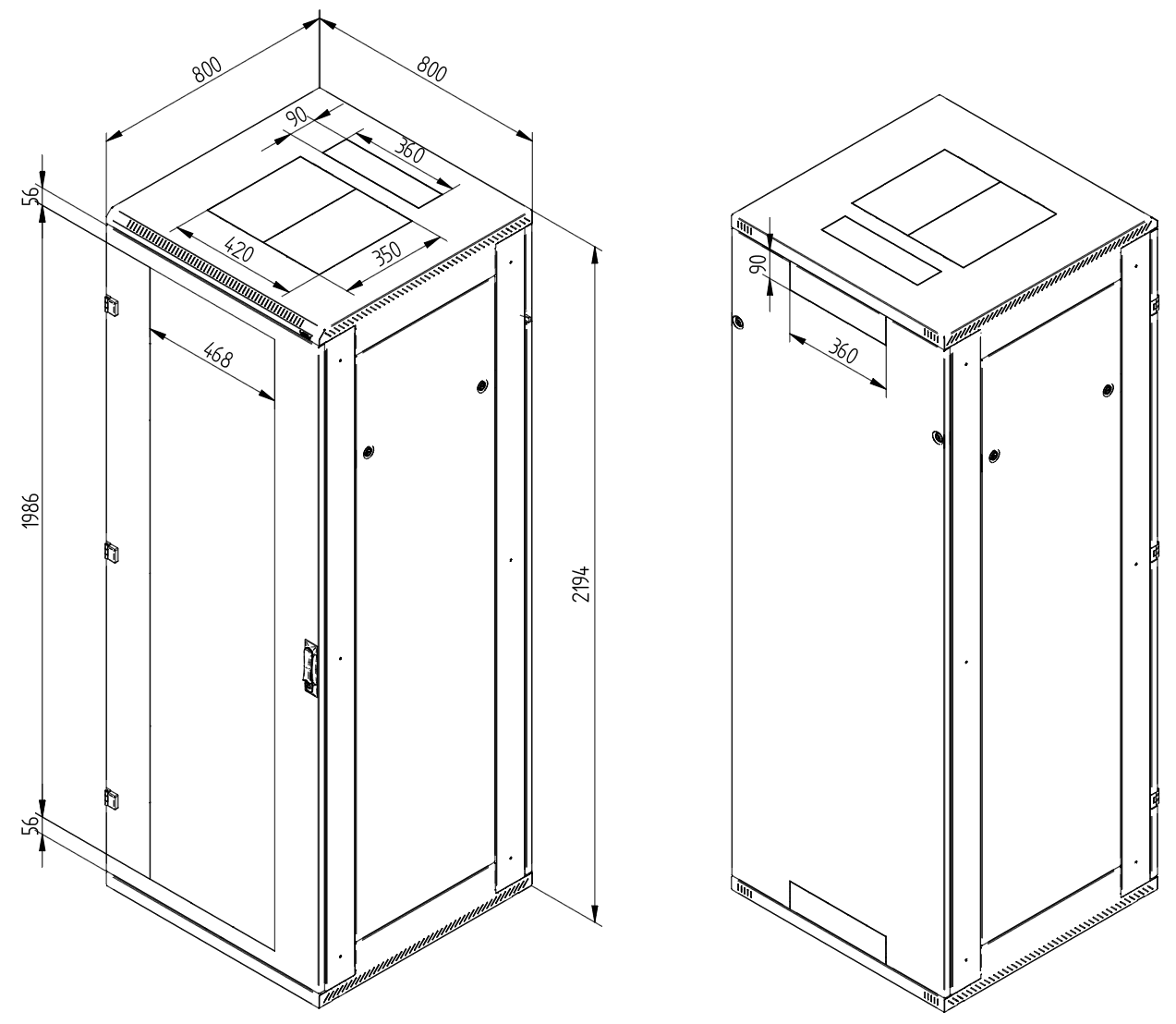

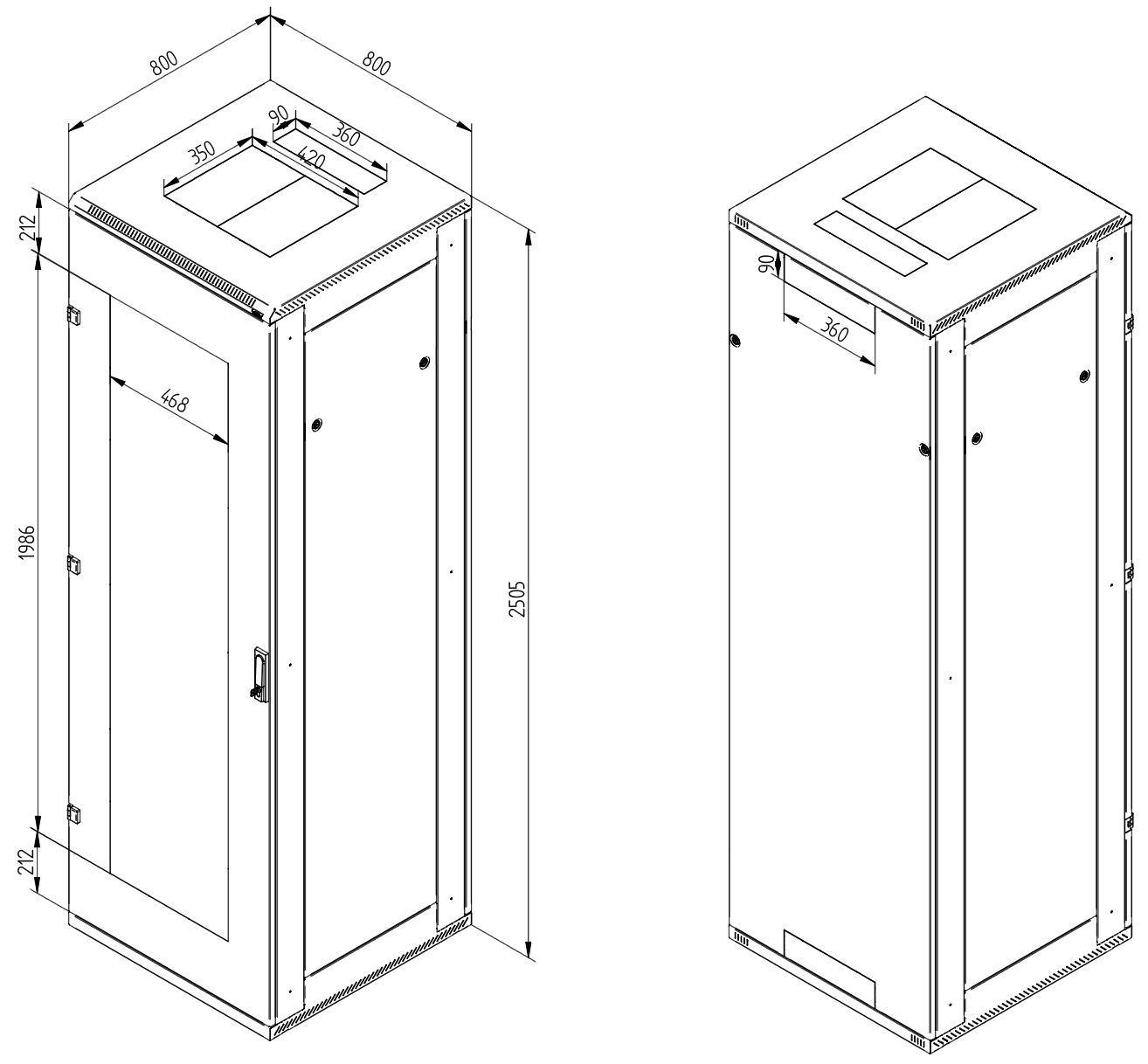

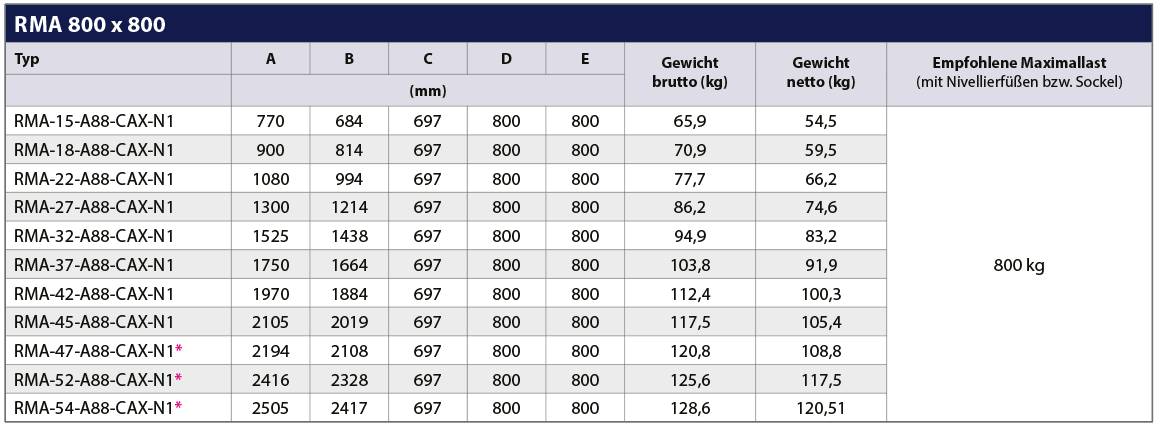

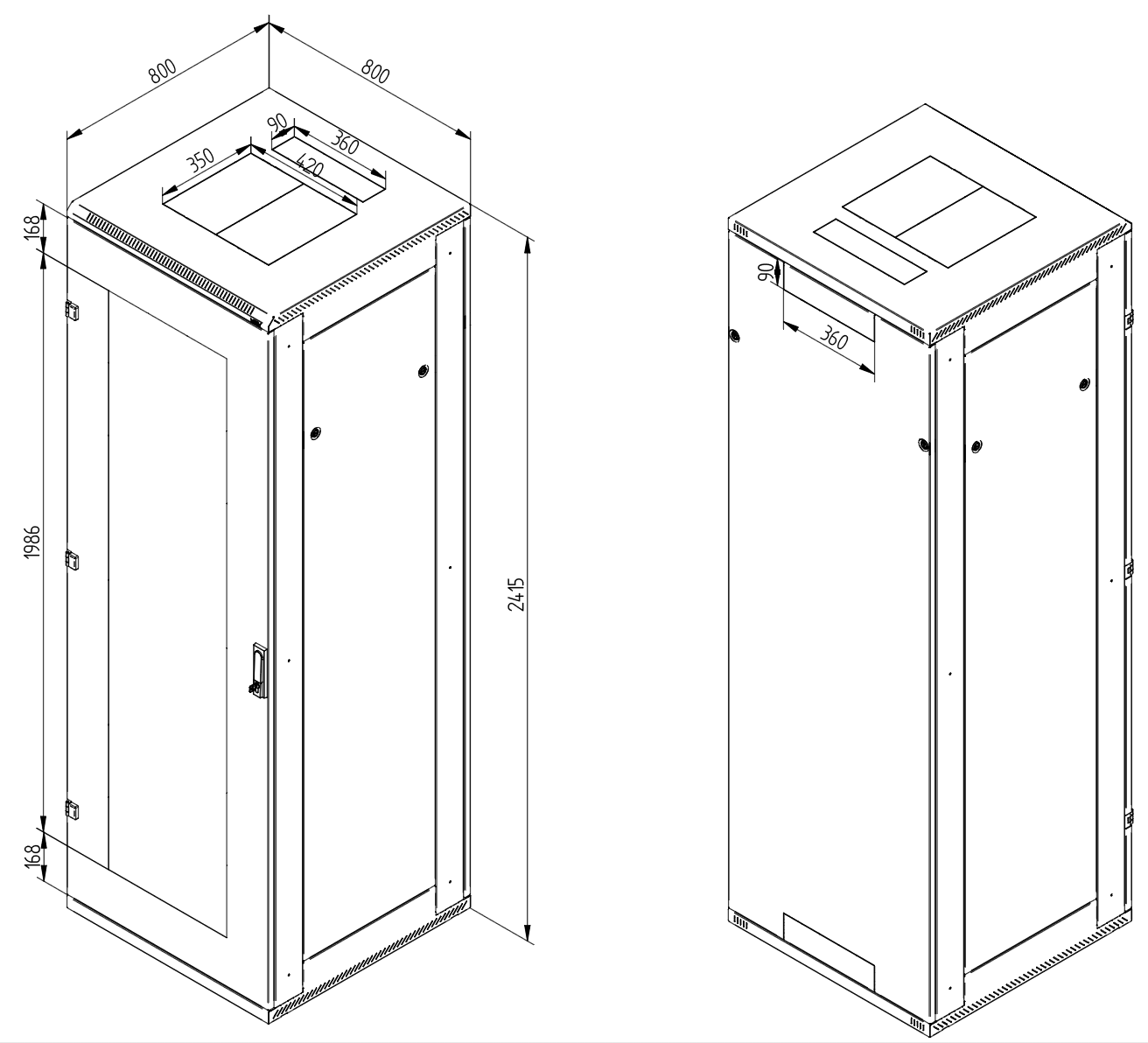

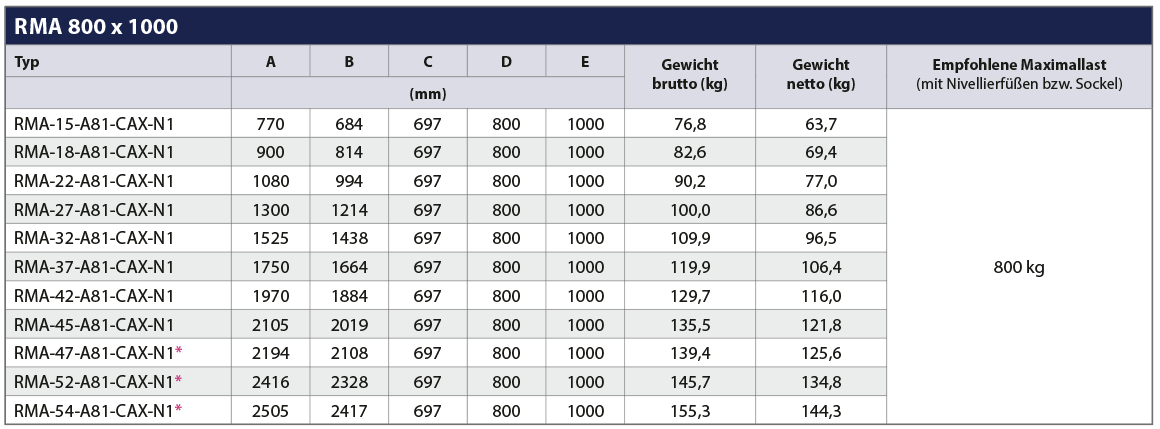

• 19“– Standverteiler mit Schutzgrad IP20.
• Bestandteil des Verteilers sind 4 (bei Verteilern, tiefer als 800 mm, 6) verstellbare vertikale Rasterschienen für die Installation der Komponenten.
  Verteilerkonstruktion:
  – geschweißte Stahlkonstruktion mit abnehmbaren Wänden,
  – ein- bzw. Zweiflügeltüren in den Ausführungen als Vollblech-, perforierte (80 % und 86 % Luftdurchlass) oder Glastür mit 4 mm starkem Sicherheitsglas. Sie können vorn oder hinten am Verteiler montiert werden,
  – vorbereitet für die Montage von vertikalen Kabelführungskanälen und -panels, incl. Montagehalterungen am Schrankrahmen,
  – vorbereitung zur einfachen Anreihung der Verteiler.
• Die zulässige Belastbarkeit der einzelnen Türen beträgt max. 20 kg.
• Die Mindestauftragsdicke beträgt 65 µm.
• Diese Schränke sind für den Einbau von Daten- und Telekommunikationsanlagen und ihrer Verteilersysteme bestimmt.
• Der Verteilerrahmen sowie alle abnehmbaren Teile (Seiten- und Rückwände, Türen, …) sind mit Erdungskabeln verbunden, die während der gesamten Nutzungsdauer des Schrankes ordnungsgemäß befestigt und eingesteckt sein müssen.
• Im Boden des Verteilers befindet sich eine M8-Schraube als zentraler Erdungspunkt.
• Kabeleinführungen mit herausbrechbaren Abdeckungen befinden sich oben und unten.
• Die empfohlene maximale statische Belastung des Verteilers beträgt 800 kg beim Einsatz von Nivellierfüßen oder eines Sockels.

Betriebsbedingungen

• Einsatzbedingungen:
  – Innenräume,
  – der Verteiler ist nicht für einen Außeneinsatz oder unter Bedingungen bestimmt, die einen negativen Einfluss auf seine Funktion und die der installierten Komponenten haben können (z. Bsp. Umgebung mit Explosionsgefahr oder feuchte und nasse Räume).

• Er ist zu schützen vor:
  – mechanischer Beschädigung,
  – unsachgemäßer Behandlung,
  – einer anderen als der für den Verteiler vorgesehenen Verwendung.
• Unter einer falschen Behandlung versteht man insbesondere:
  – Überlastung (Überschreitung der empfohlenen Maximallast),
  – Installation von Anlagen, die den Betrieb und die Funktionsweise des Verteilers bzw. der installierten Komponenten negativ beeinflussen können,
  – Eingriffe in die Verteilerkonstruktion und sein Design.
• Bei der Verwendung des Rollensatzes RAX-MS-X81-X1 für die direkte Montage am Schrank (Der Schrank wird 108 mm höher.) sind folgende Maximallasten, einschließlich Schrankgewicht, einzuhalten:
  – 200 kg für den Typ RMA, RZA Breite 600 mm,
  – 400 kg für den Typ RMA, RZA Breite 800 mm.
• Bei der Verwendung eines Rollensatzes mit Stützrahmen RAX-RK-Xxx-X1 (Der Rollensatz RAX-MS-X81-X1 ist Bestandteil des Beipacks.) beträgt die maximale Tragkraft 450 kg einschließlich Schrankgewicht **. Die Schrankhöhe erhöht sich um 111 mm. Die genannte Tragkraft gilt für die Verteilerbreiten 600 und 800 mm.
• Bei der Verwendung eines Rollensatzes mit Stützrahmen RAX-RK-Dxx-X1 (Der Rollensatz RAX-MS-X47-X1 ist Bestandteil des Beipacks.) beträgt die maximale Tragkraft 900 kg einschließlich Schrankgewicht **. Die Schrankhöhe erhöht sich um 158 mm.
• Die genannte Tragkraft gilt für die Verteilerbreiten 600 und 800 mm.
• Um die Stabilität zu gewährleisten müssen mindestens 65 % der Last in der unteren Schrankhälfte installiert sein.

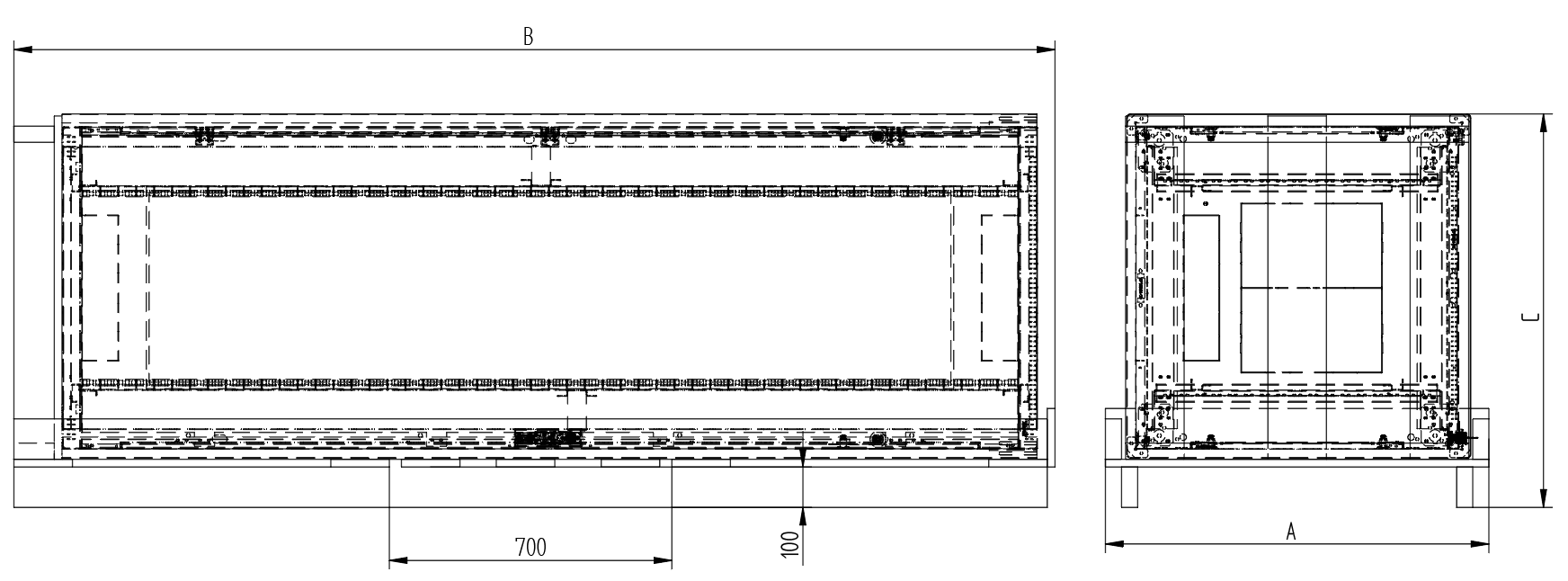

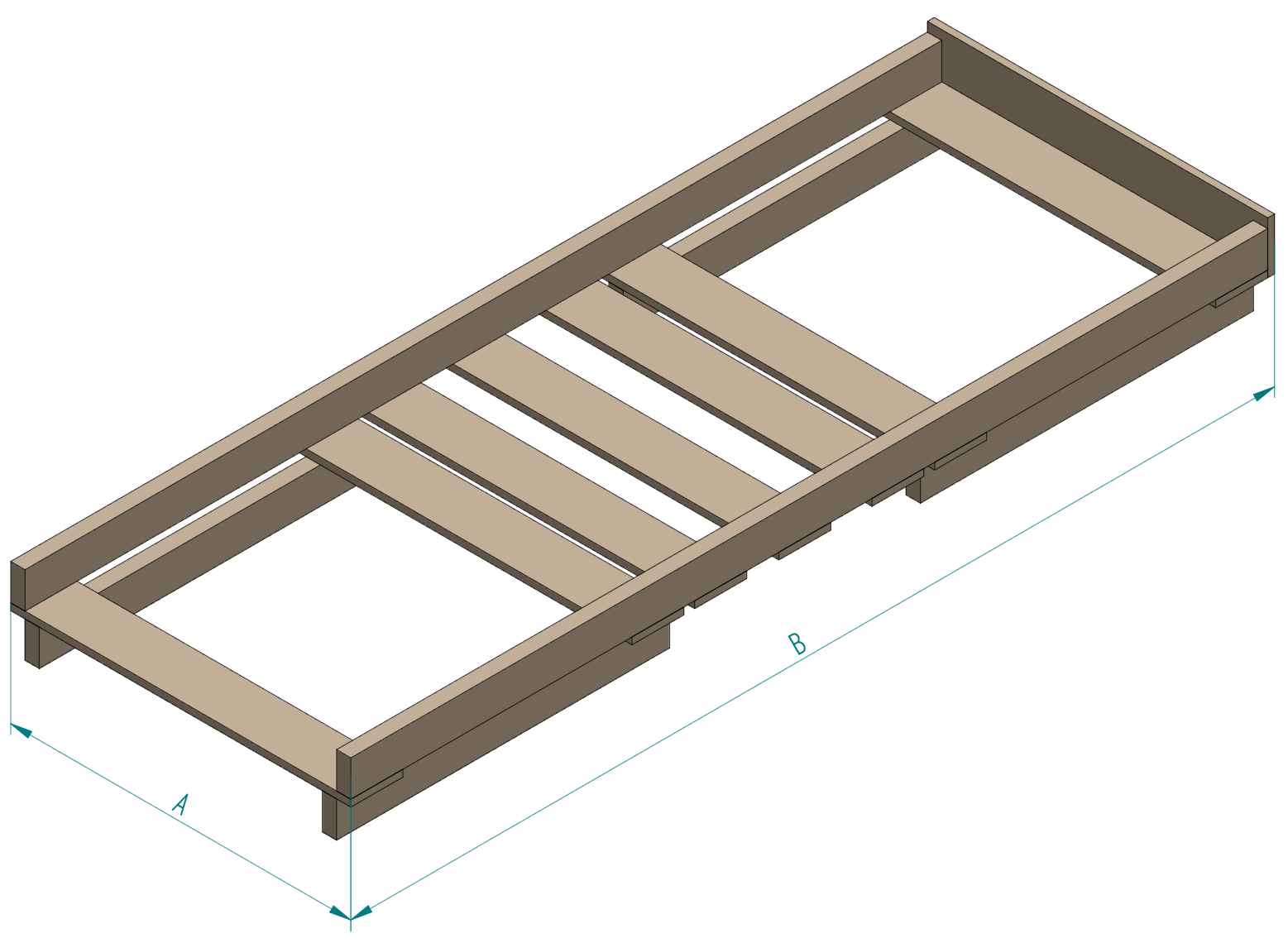

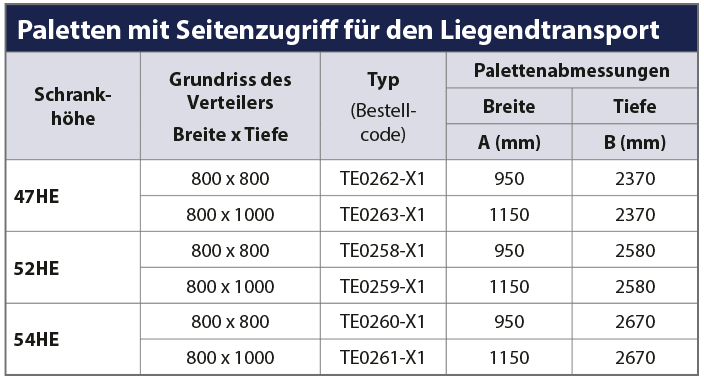

• Beim Bewegen eines bestückten Schrankes sind die entsprechenden Normen einzuhalten*.

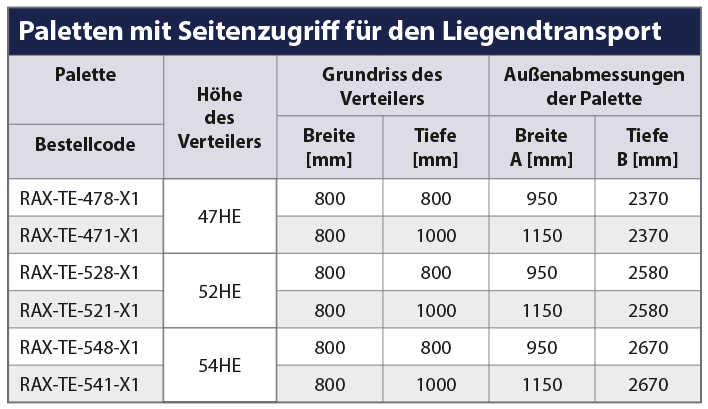

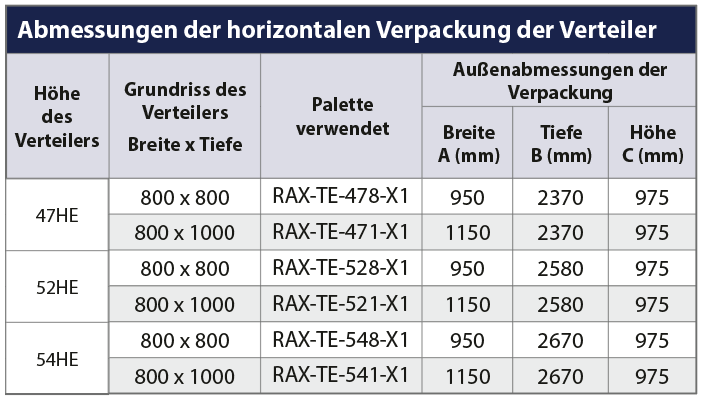

Montage des Verteilers

• Um die empfohlene Maximallast zu gewährleisten, muss die Last gleichmäßig zwischen den vorderen und hinteren Vertikalen verteilt werden.
• Der Verteiler ist auf einem ebenen Untergrund aufzustellen, eventuelle kleine Unebenheiten können mit den Nivellierfüßen ausgeglichen werden.
• Für den Fall, dass Kabel durch eine der Öffnungen eingeführt werden, können diese mit der Bürstenleiste und dem Kantenschutz abgedichtet werden (Beides ist Bestandteil des Beipacks des Verteilers.)..

Umweltschutz

• Alle Teile werden aus wiederverwertbaren Materialien gefertigt. Sie sind nach der Ausmusterung des Verteilers gemäß der geltenden Vorschriften zu entsorgen.

Konformitätserklärung

• Diese Produkt ist vom TÜV SÜD Czech zertifiziert und entspricht vollumfänglich dem ČSN-Standard EN 62208 ed.2:2012 (EN 62208:2011).

* Die Tragkraft der Rollen gilt für eine Geschwindkeit von bis zu 4 km/h auf einer ebenen und glatten Fläche bei einer Umgebungstermperatur in einem Bereich von 10–30 °C. Alle Abmessungen, Tragkraften und Toleranzen entsprechen den folgenden Normen: EN 12527–12533, DIN 7845.

** Gesamtgewicht des Verteilers = Eigengewicht des Schrankes + installiertes Zubehör+ installierte Technologien. Tragkraft einer Rolle = Gesamtgewicht des Verteilers / 3.
