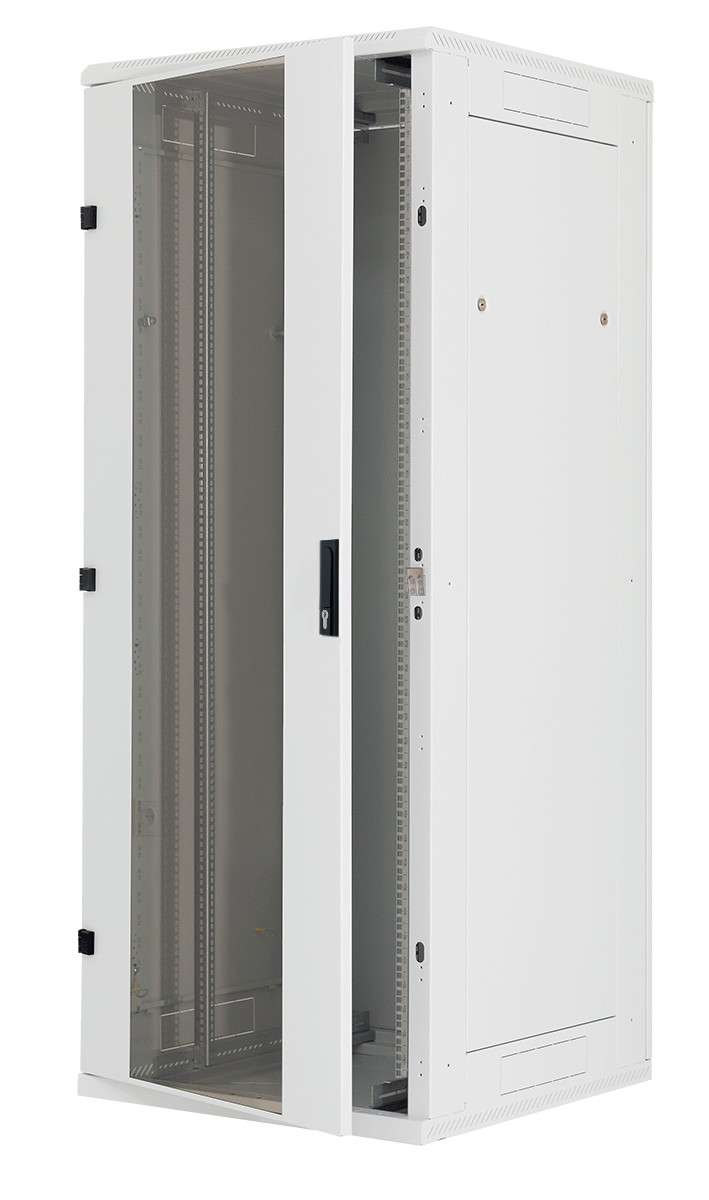

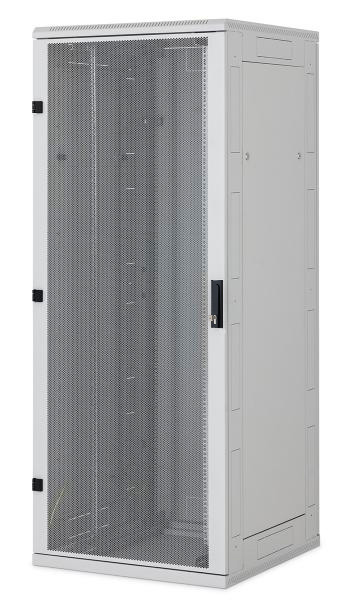

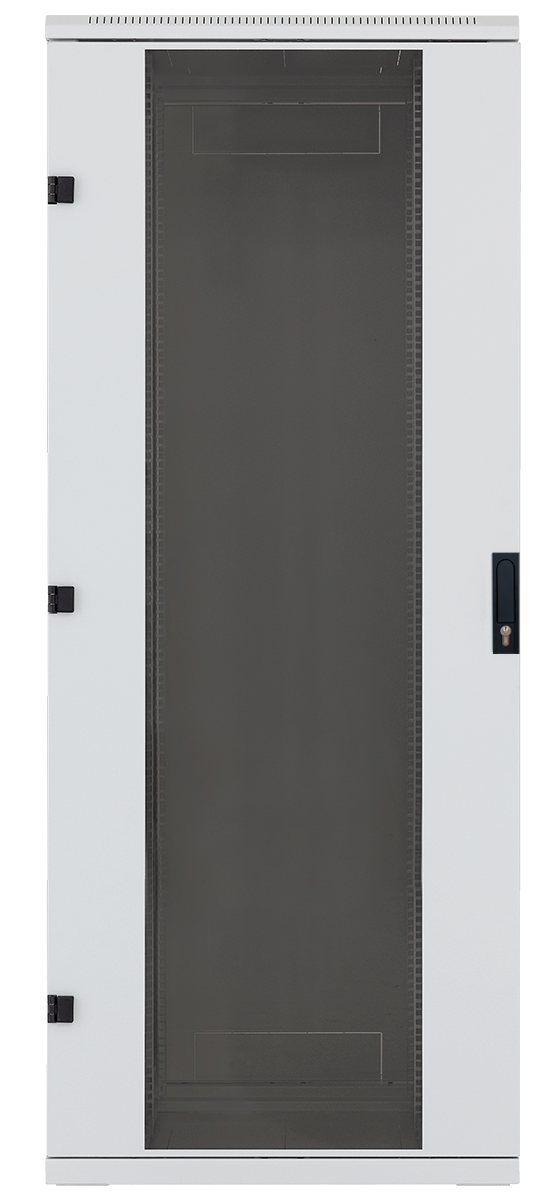

Zesílený skelet
Ocelový plech 1,3 mm.

Čtyřbodové uchycení posuvné ližiny
Ocelový plech 2,5 mm.

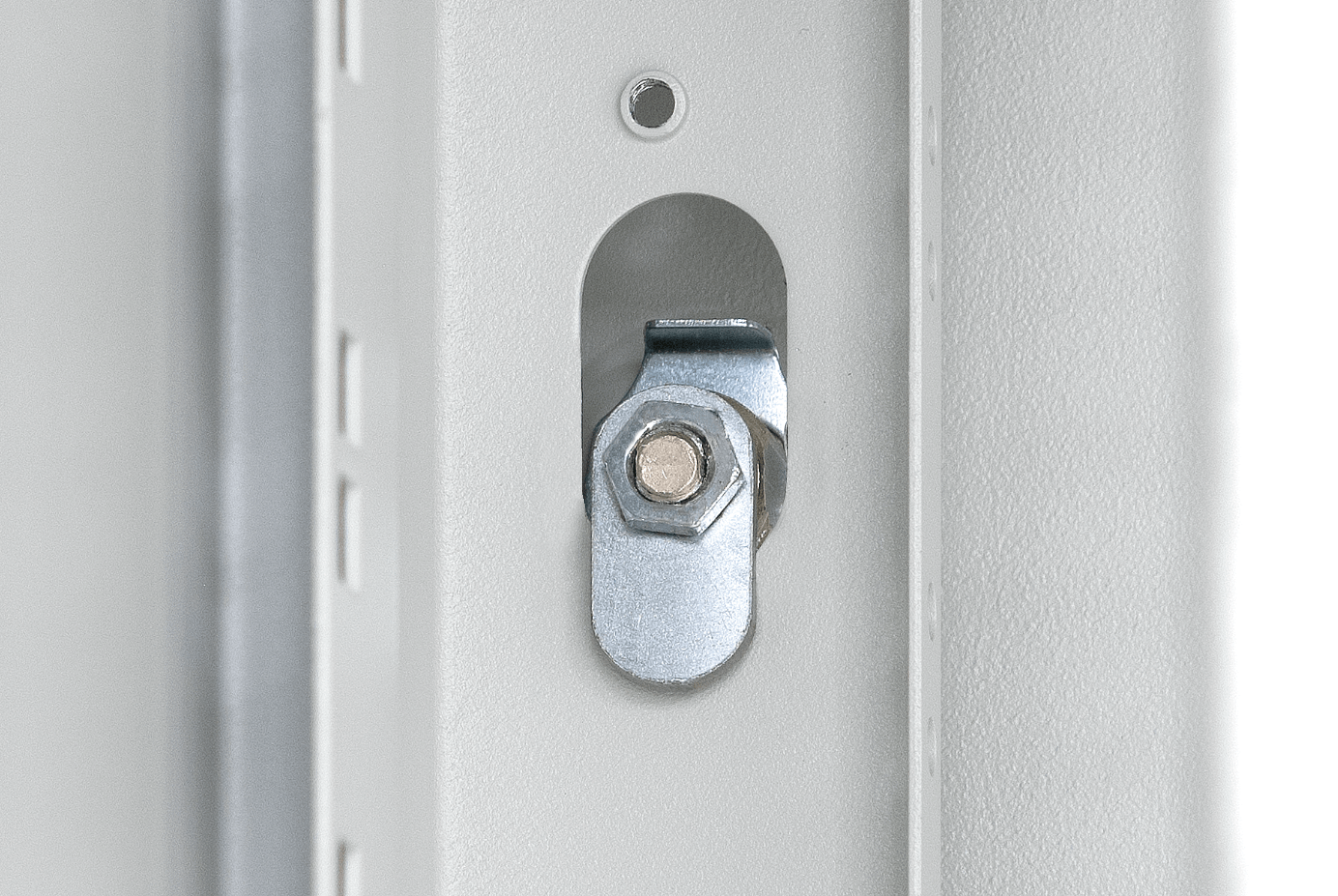

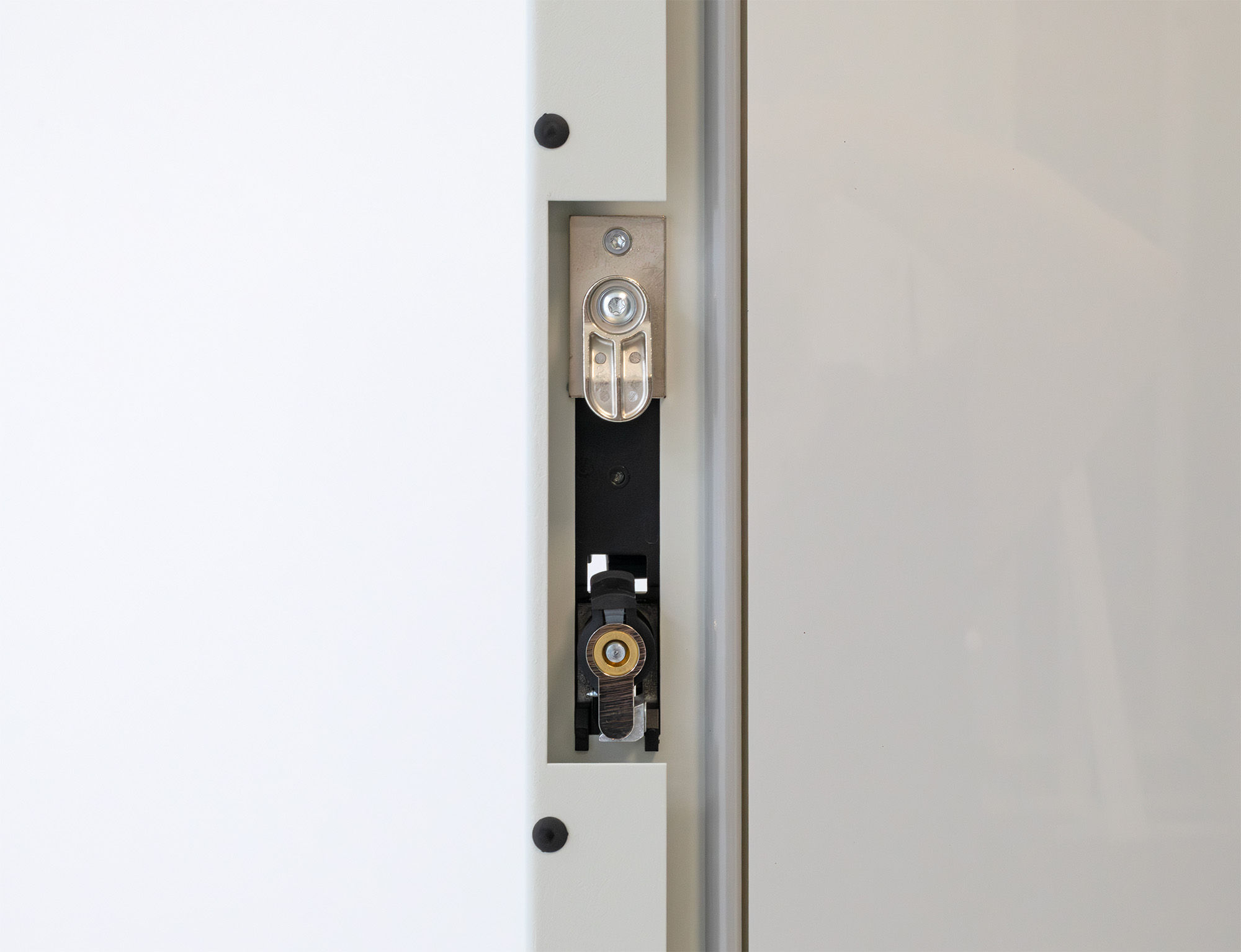

Kliky Tritón
Výměnou plastového modulu (není příbalem) lze zvolit zámkovou vložku klasickou nebo polocylindrickou.
Patent: PUV 2013-27443.

Rozšířené stojiny skeletu
Rozšířené stojiny skeletu jsou určeny pro dodatečnou montáž 19“ rozvodných panelů, které tak nezabírají prostor
v rozvaděči. Díky promyšlenému uchycení nebrání výsuvným serverům ani u verze rozvaděče 600 mm široké.
Navíc verze „A5“ (na konci kódu rozvaděče) má ve stojinách vylamovací záslepky pro možné protažení kabelů mezi sousedícími rozvaděči.

Perforované stojiny
Otvory v celé výšce stojin odpovídají unitové roztěči vertikálních lišt.

Laserové značení vertikálních lišt
Ocelový plech 2 mm.

Hlavní zemnící bod M8

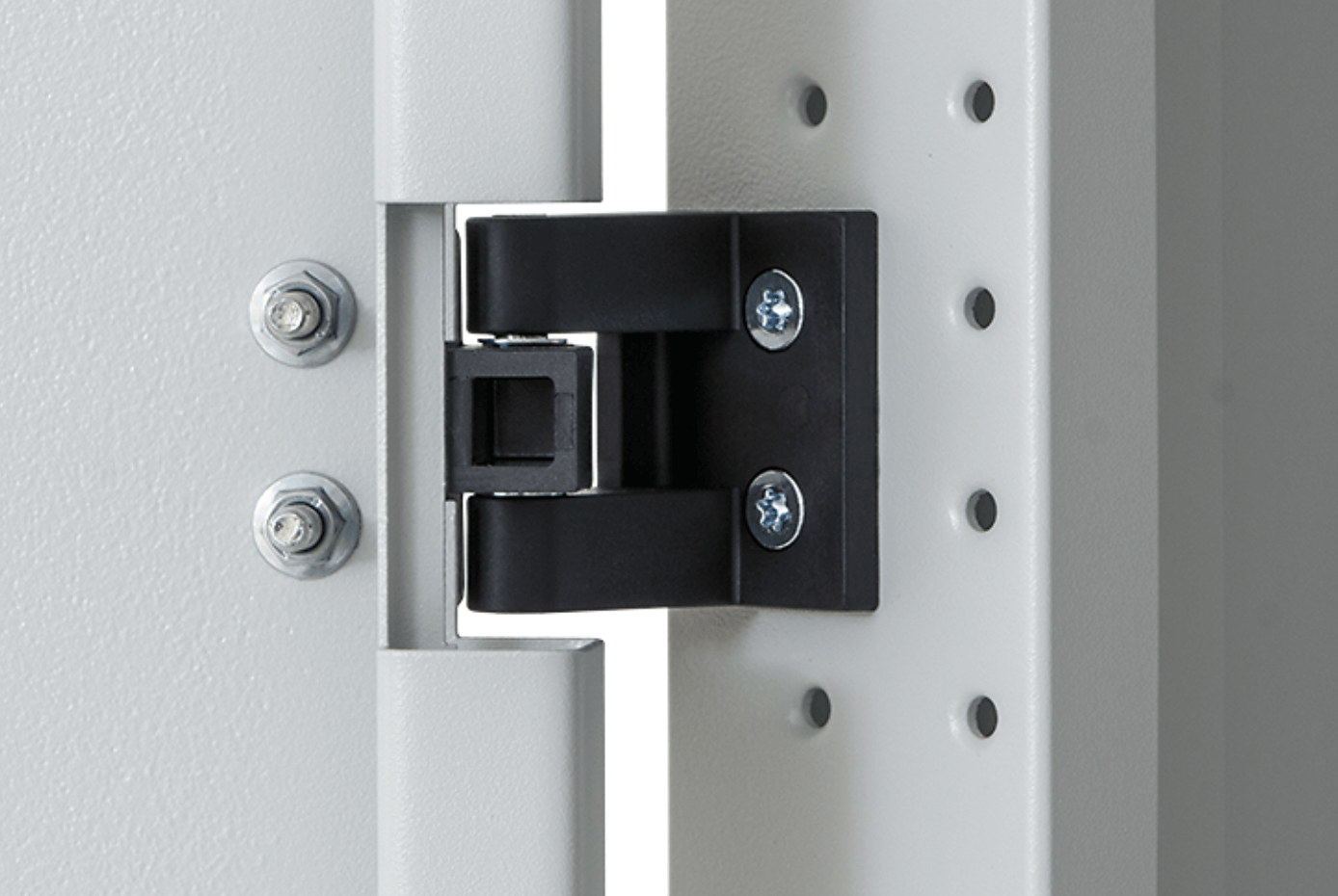

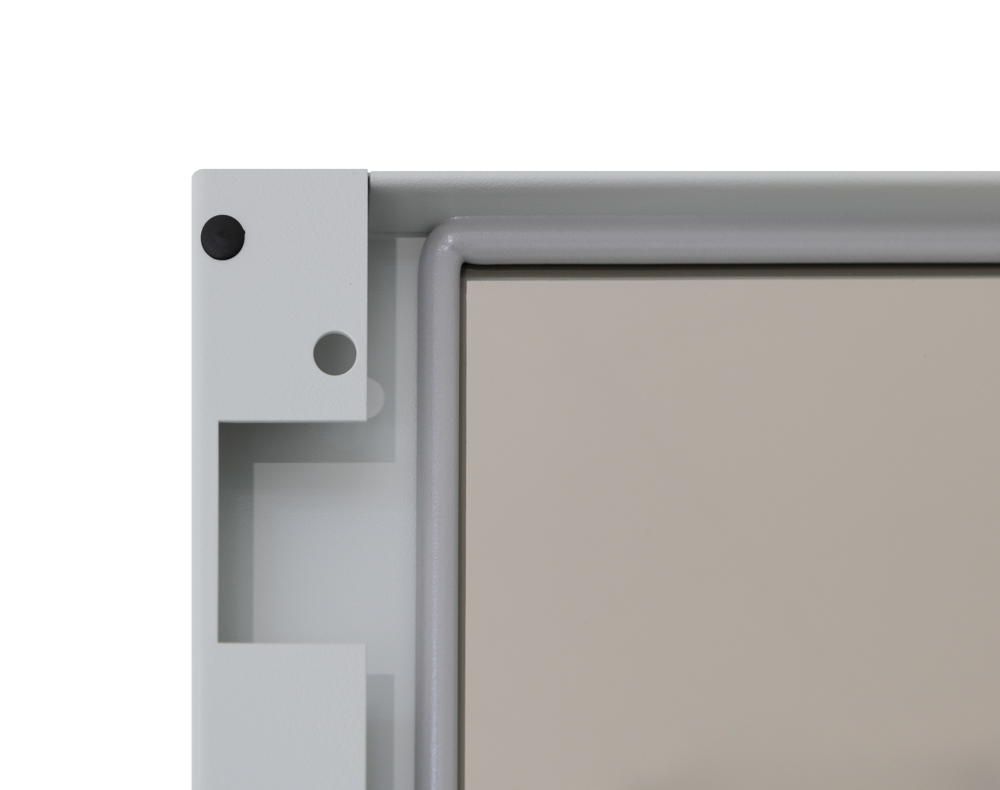

Nasazovací panty
Standardní dveřní panty je možno nahradit nasazovacími.

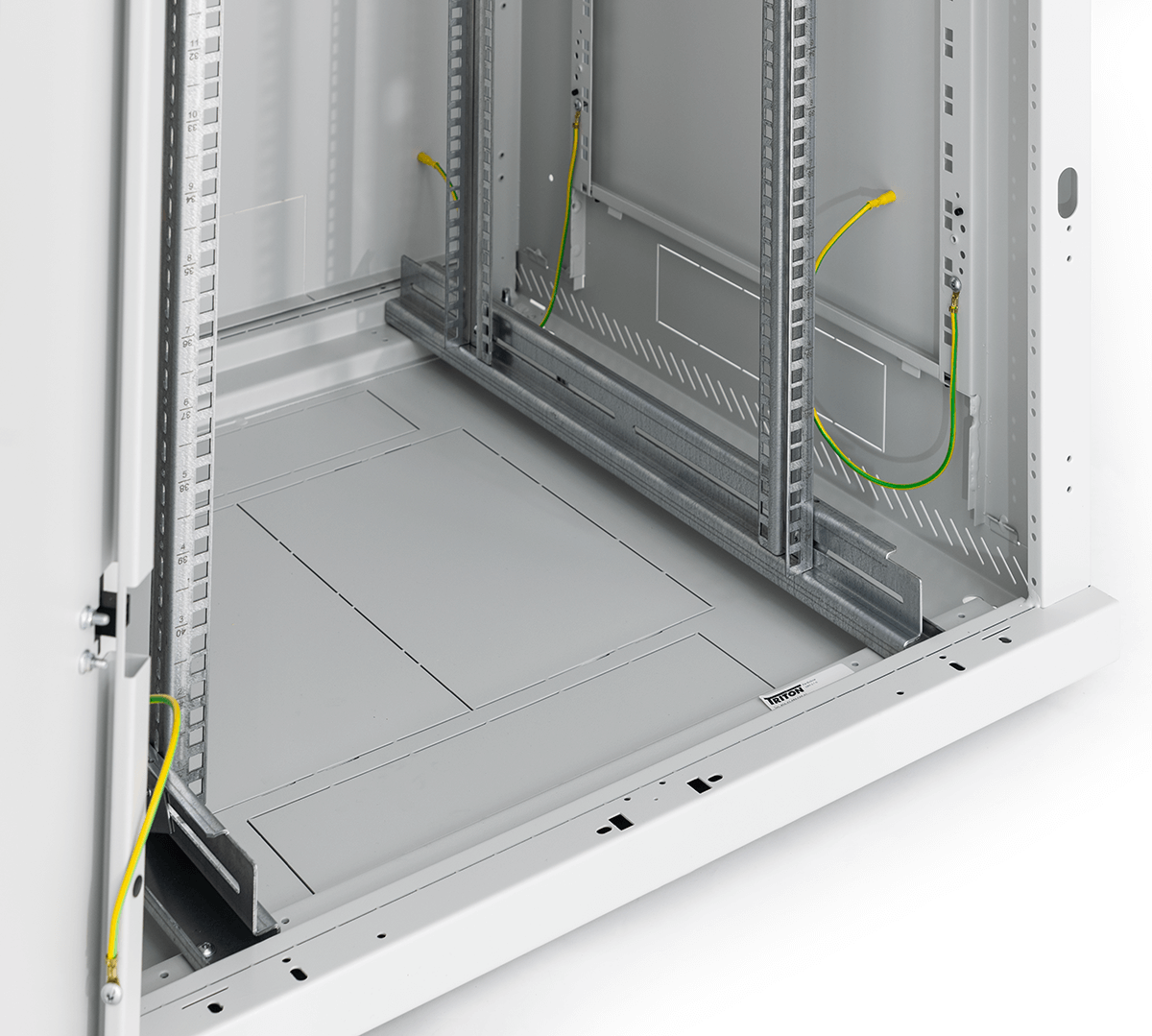

Pospojení
Všechny oddělitelné části jsou vzájemně pospojeny dle požadavků příslušné normy.

Vylamovací záslepky

Lemová hrana
Příbalem 1 m.

Rozvaděče šíře 800 mm
15 – 47 unitů

Flex frame
Systém umožňuje u šířky 800 mm instalaci posuvných lišt v rozponu 19“, 21“ a 23“.

Volitelné příslušenství

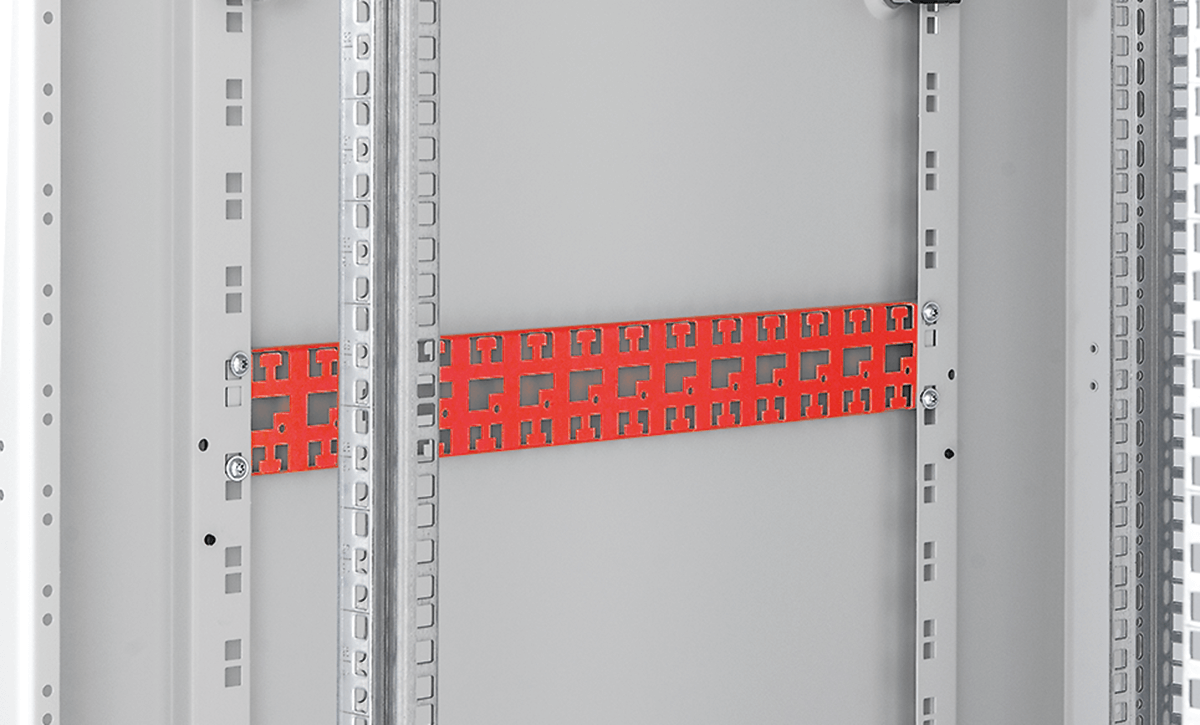

RAC-VP-D5x-X1
Horizontální vyvazovací panel.

RAX-VP-Vxx-X2
Vertikální vyvazovací panel.

Rozvodné panely
Možnost instalace PDU do stojin rozvaděče pomocí držáku (volitelné příslušenství).

Zvýšené krytí IP30



Snadnou montáží ochranných lišt na horní a spodní část rámu předních dvěří a zadního krytu
je možné zvýšit krytí rozvaděče na IP30.
RAC-IP-X01-X1 pro rozvaděče šíře 600 mm
RAC-IP-X02-X1 pro rozvaděče šíře 800 mm

Obsah balení:
profil pro montáž ke dveřím, zadnímu krytu ……. 4x
záslepka otvoru ve stojině ………………………………..12x
záslepka do čepice u šířky 600 mm ………………….13x
záslepka do čepice u šířky 800 mm ………….………15x

Navýšení nosnosti z 1200 kg na 1500 kg

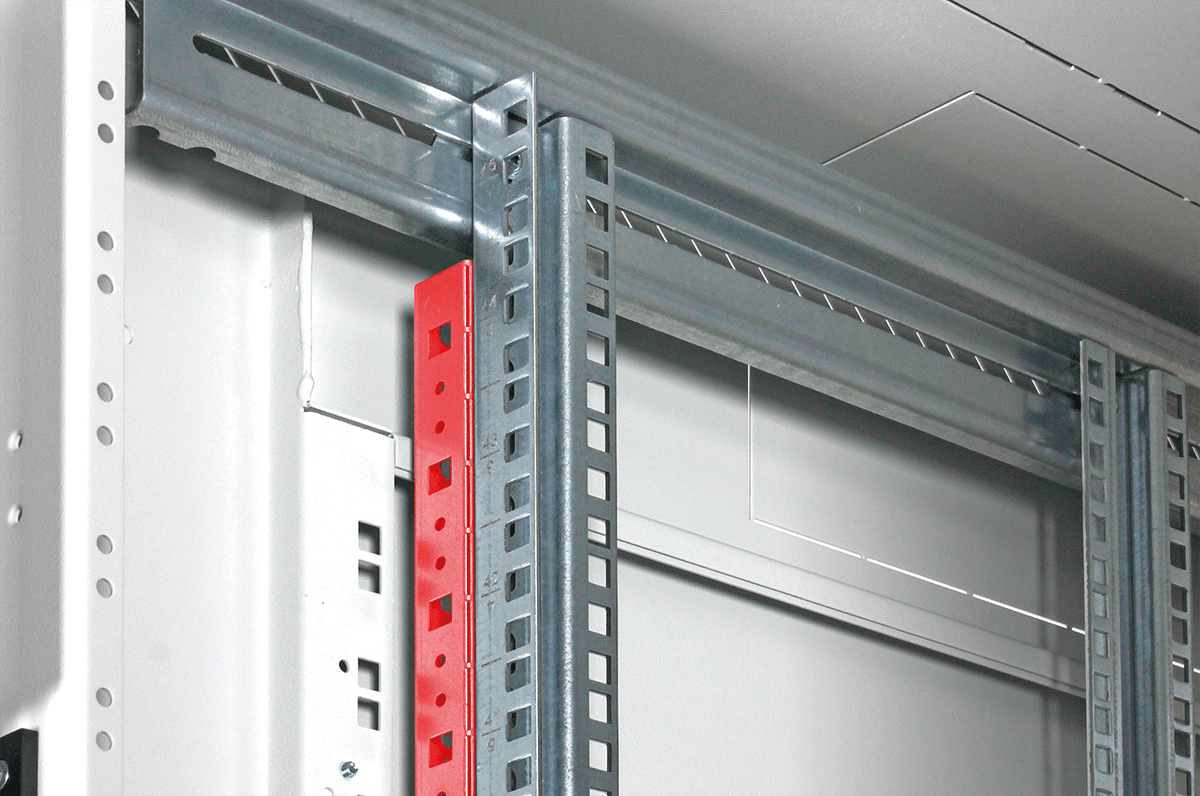

Zesilující prvek vertikálních lišt RAX-VR-Txx-X2
Uzavřený profil z materiálu tloušťky 1,5 mm (4 ks). Zvýší nosnost rozvaděče až na 1500 kg.

Doporučená vyztužující sada RAX-VR-Txx-Yx
Pro rozvaděče šíře 800 mm. Její montáž stabilizuje rozvaděč a zárověň umožňuje vertikální vyvázání kabeláže.

Hohe Stabilität der Konstruktion
Der RTA verfügt über eine robuste Schweißkonstruktion aus 1,3 mm starkem Material. Die hohe Verarbeitungsqualität und neuesteTechnologien gewährleisten das tolle Aussehen des Verteilers.

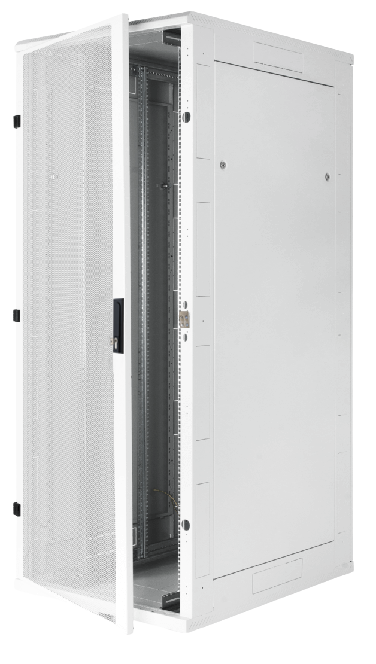

Flexible Türöffnung
Das Scharniersystem ermöglicht ein Öffnen der Tür um fast 180°. Die Türen können einfach abgebaut und der Türanschlag gewechselt werden. Die Zweiflügeltüren sind mit Steckscharnieren versehen.

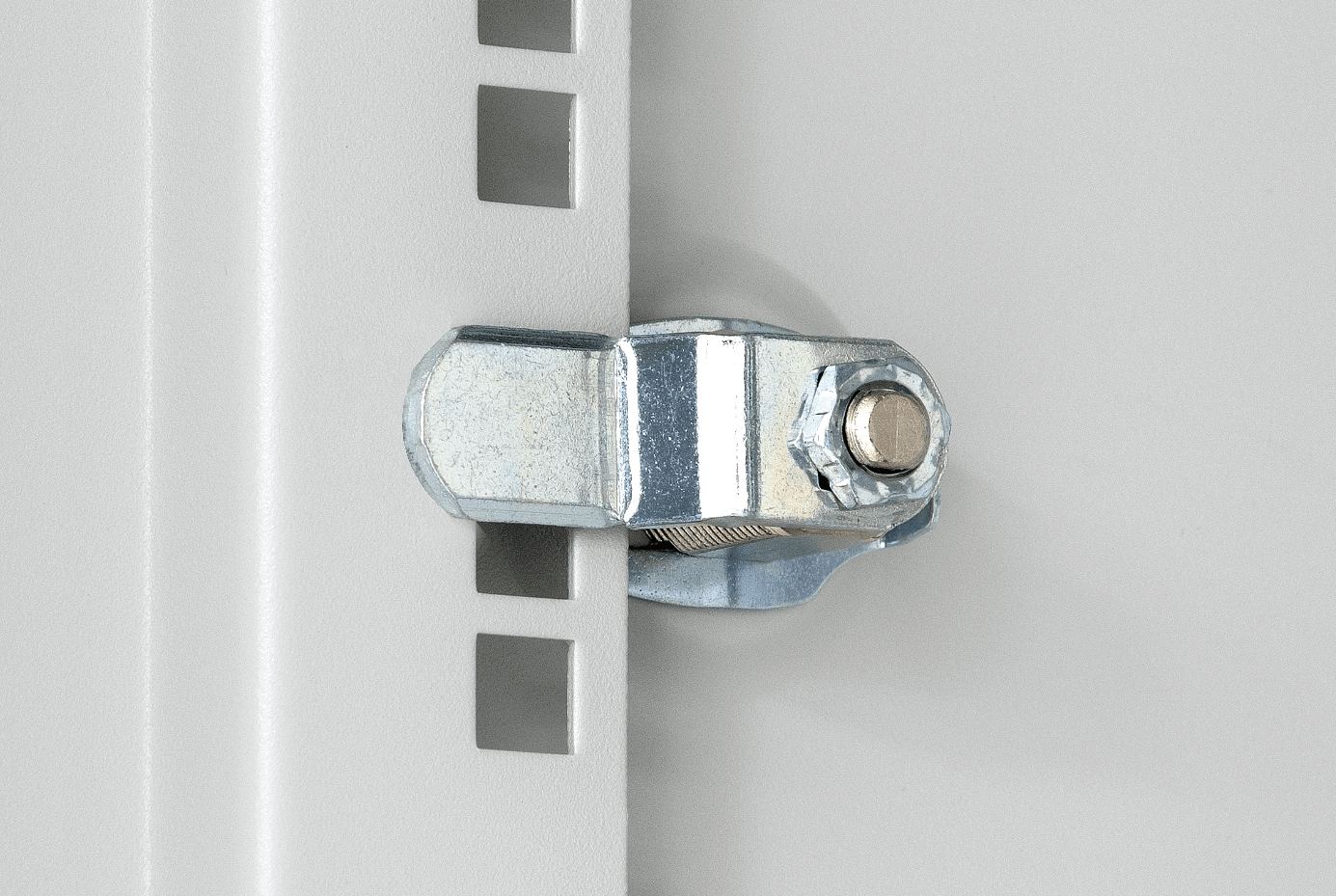

Triton-Schwenkhebelgriffe
Wir stellen eigene Schwenkhebelgriffe für Standverteiler her. Durch das Auswechseln des Plasteeinsatzes (nicht im Beipack) kann auch ein halbzylindrischer Schließzylinder eingesetzt werden (optionales Zubehör). Patent: PUV 2013-27443

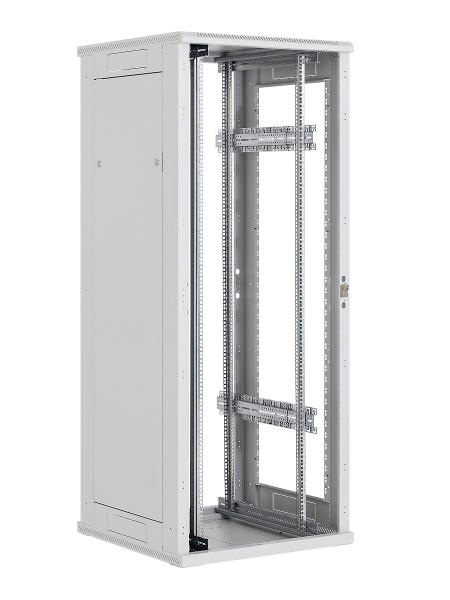

Verstellbare vertikale Rasterschienen
Die vertikalen 19“-Rasterschienen sind in der Schranktiefe stufenlos verstellbar. Dies erleichtert den Einbau der Komponenten sowie das Kabelmanagement.

Abnehmbare Seiten- und Rückwände
Der RTA hat einen geschweißten Rahmen und abnehmbare Seiten- und Rückwände. Diese werden standardmäßig mit gleichschließenden Schlössen am Rahmen befestigt (Variante A1 und A5). Die Varianten A3 und A7 sind mit Sicherheitssenkkopfschrauben gesichert.

Spezialtüren für Belüftungseinheiten
Bei diesem Verteilertyp kann eine spezielle Vollblechtür für den Einbau der Belüftungseinheiten RAx-CH-X0x-X3 bestellt werden.
Mehr Informationen finden Sie im Abschnitt Aktive Belüftung.

Herausbrechbare Verblendungen

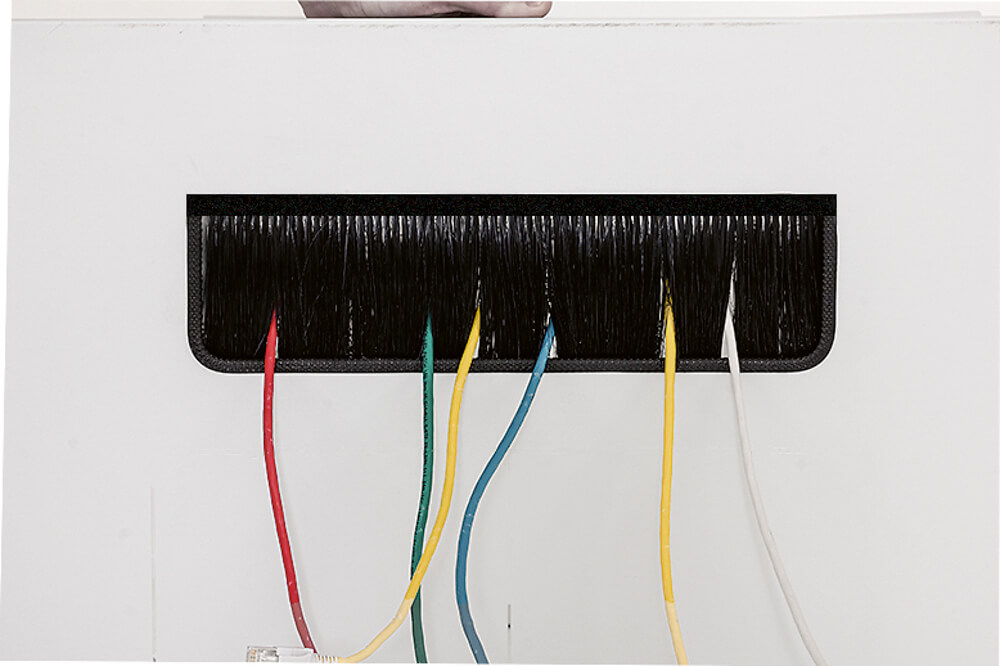

Die Kabeleinführungen sind mit herausbrechbaren Blenden versehen. Sie können mit der Bürstenleiste gegen Staub abgedichtet werden. Ein Kantenschutz dient zum Schutz der Kabel vor Beschädigung (Beides ist Bestandteil des Beipacks.).

Öffnung für die Belüftungseinheit
Die große, mit einer herausbrechbaren Verblendung versehene Öffnung ermöglicht die Montage und Demontage eines Triton-Lüfterbleches von außen, ohne dass Schrauben benötigt werden.

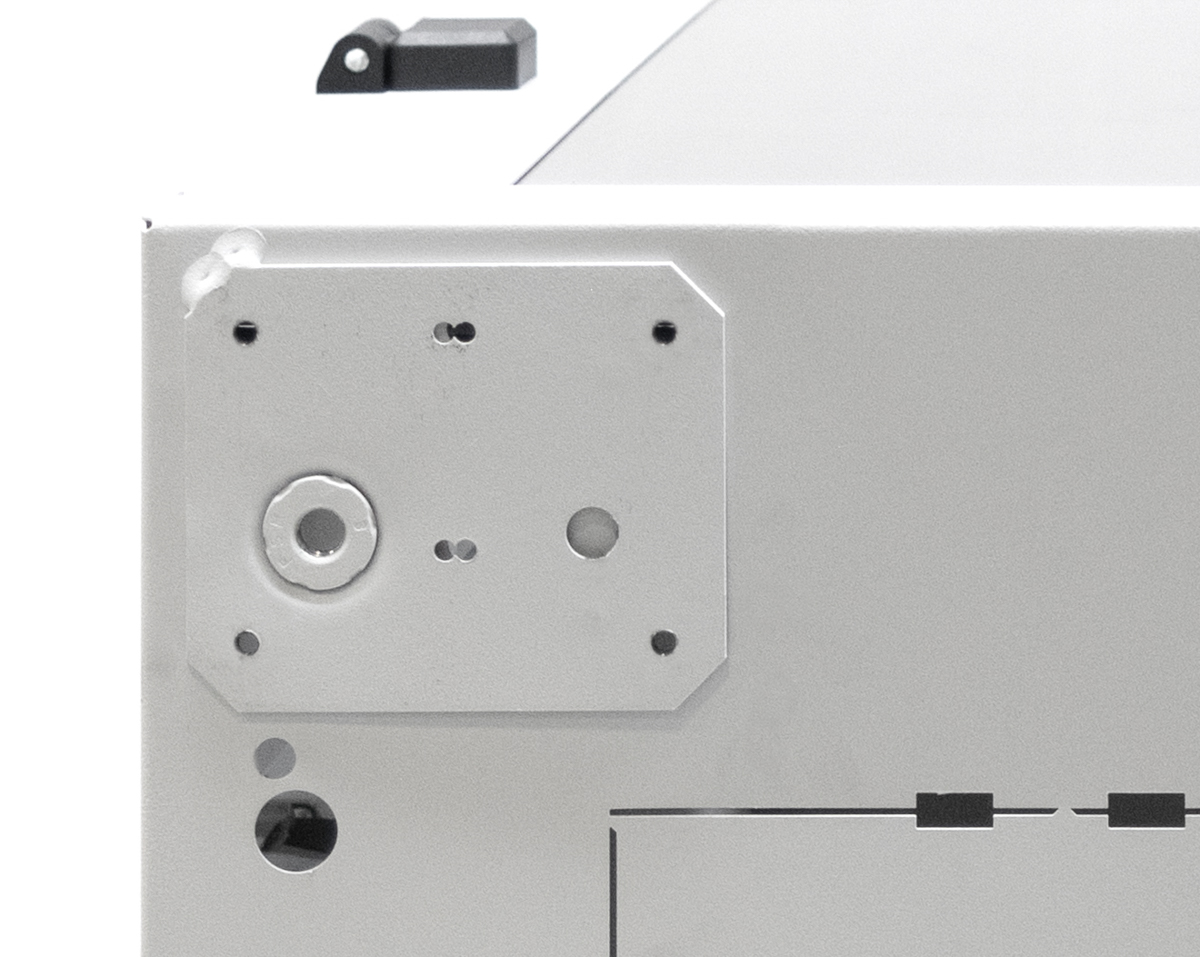

Rollen, Nivellierfüße, Sockel

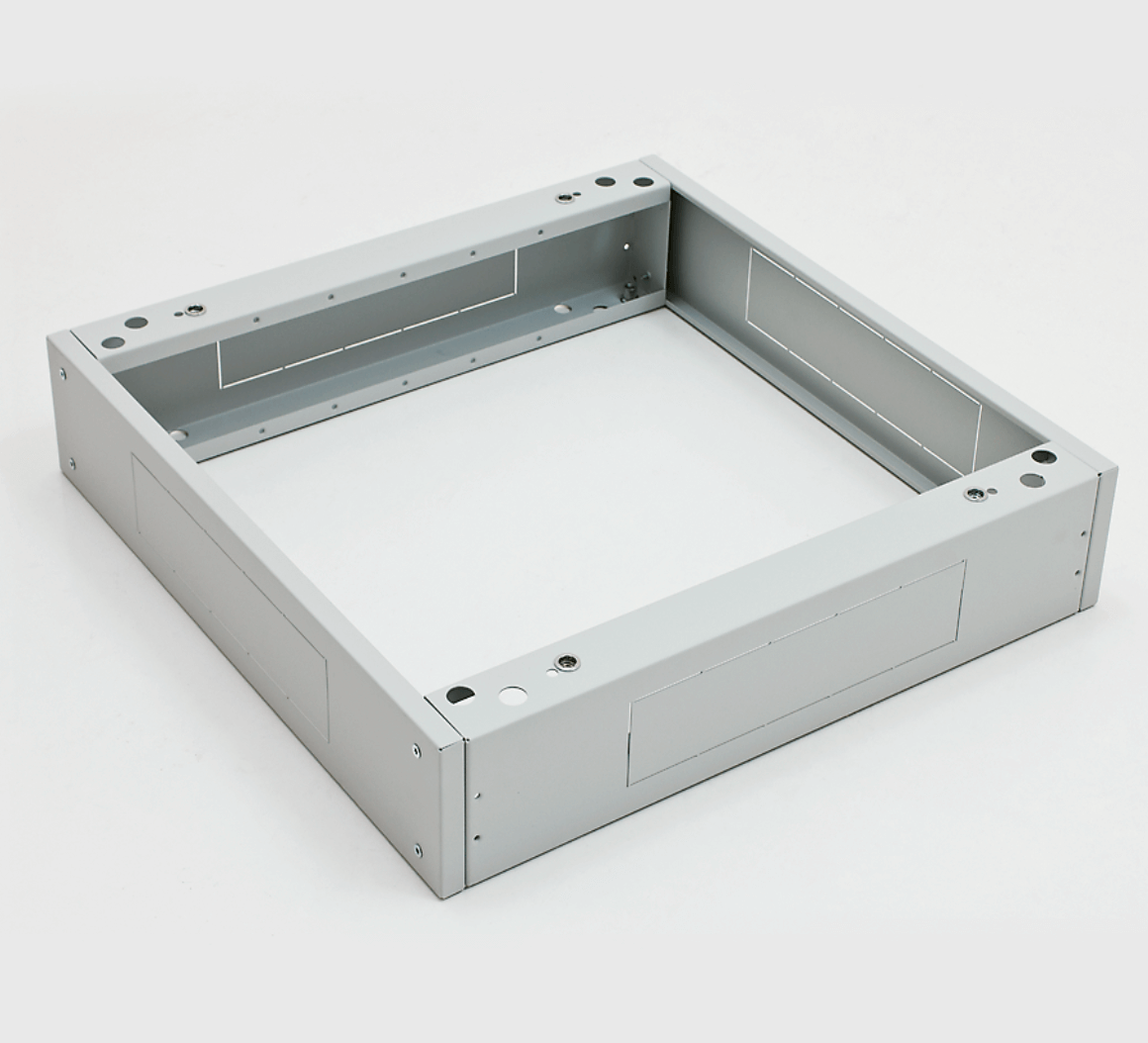

Der Verteiler kann auf Nivellierfüßen (Bestandteil des Beipacks) ggf. unter Verwendung der optionalen Ausstattung für Sockel, Rollen oder Schwerlastrollen mit Stützrahmen installiert werden.

Schrankrückseite
In der Rückwand des Verteilers befinden sich zwei Kabeleinführungen mit herausbrechbaren Blenden, eine am oberen und die andere am unteren Rand. Weitere Kabeleinführungen sind im Dach und Boden des Schrankes.

Lüftungsschlitze im Rahmen
Die RTA-Verteiler verfügen über Lüftungsschlitze im Rahmen für die Kühlluftzufuhr zu den installierten Komponenten. Die Kühlung kann durch den Einbau von Belüftungseinheiten unterstützt werden.

Erdung

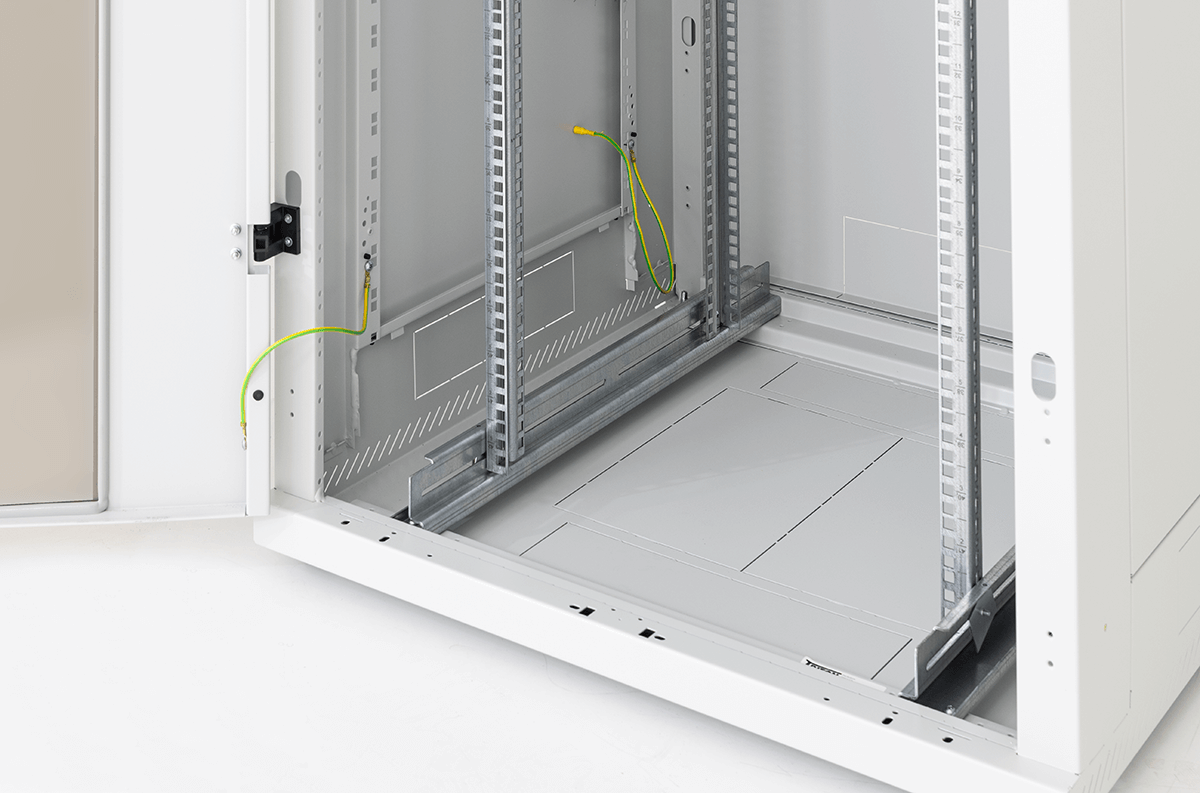

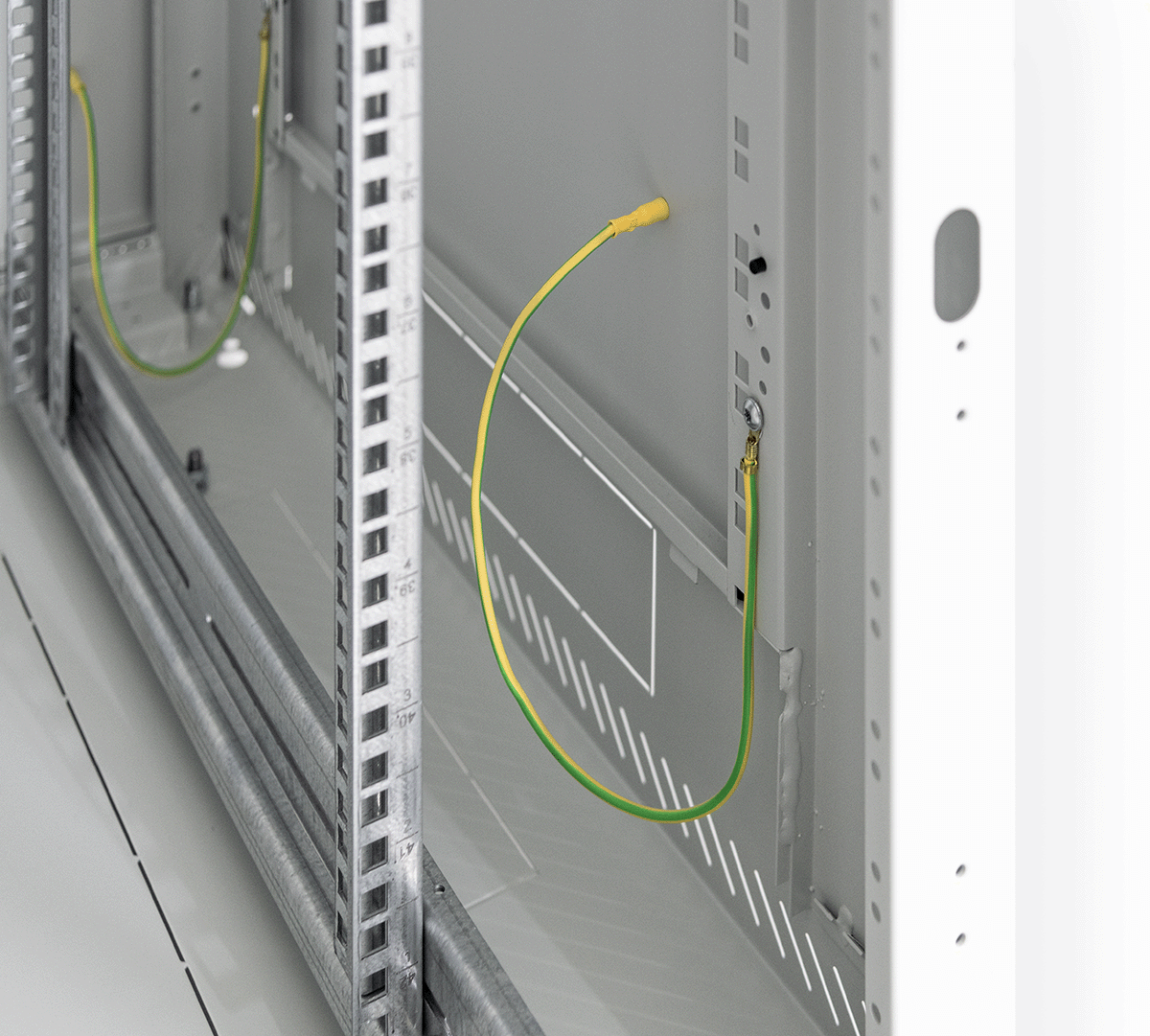

Alle abnehmbaren Teile sind miteinander verbunden und nach den entsprechenden Normanforderungen geerdet.

Flex Frame
Das System ermöglicht bei einer Breite von 800 mm die Installation der verstellbaren Schienen im Abstand von 19“, 21“ und 23”.
Eine weitere Möglichkeit ist, die Vertikalen im 19”-Abstand zu einer Seite zu verschieben und dadurch mehr Platz auf der anderen Seite zu erhalten.

Mittleres Paar vertikaler Befestigungsschienen
Bei Verteilern mit einer Tiefe über 800 mm liefern wir bereits in der Grundausstattung ein drittes Paar vertikaler Befestigungsschienen, die dank ihres offenen Profils die Installation tieferer Komponenten nicht beeinträchtigen. An den mittleren Vertikalen können kürzere Komponenten mit Hilfe verschiedener Typen von Halterungen befestigt werden (optionales Zubehör).

Breite SchrankeckenDie breiten Tragelemente des Rahmens sind für die zusätzliche Montage von Zubehör, z. B. Steckdosenleisten oder vertikalen Kabelführungspanels, bestimmt, die so keinen 19”-Raum im Verteiler einnehmen. Dank der durchdachten Befestigung stellen
Steckdosenleisten auch in 600 mm breiten Schränken kein Hindernis für den Einsatz von ausziehbaren Servern dar.

Zubehör in den Tragelementen
Die Träger haben an den Innenseiten Montageöffnungen auf der gesamten Höhe. Die Öffnungen sind in den HE-Abständen wie die Vertikalen und können für die Montage von bestimmtem Zubehör genutzt werden.

Tragelemente bei den Versionen A5 und A7
Die Schrankvarianten „A5“ und „A7“ (am Ende des Verteilercodes) haben in den Tragelementen herausbrechbare Blenden, um Kabel zwischen benachbarten Schränken durchziehen zu können (siehe Datenblatt).

Optionales Zubehör

RAC-VP-D5x-X1
Horizontale Kabelführungsstreben für die Installation am Schrankrahmen (Träger).

RAX-VP-Vxx-X2
Vertikaler Kabelkanal für die Installation am Schrankrahmen.

Steckdosenleisten
Steckdosenleisten können mit Hilfe von Halterungen (optionales Zubehör) an den Trägern des Verteilers installiert werden.

Schwenkrahmen
Die RTA-Verteiler Breite 800 mm können mit einem Schwenkrahmen mit einer Tragkraft von 150 kg ausgerüstet werden.
Die maximale Einbautiefe für 19“-Zubehör beträgt 330 mm.

Erhöhung der Tragkraft von 1200 kg auf 1500 kg

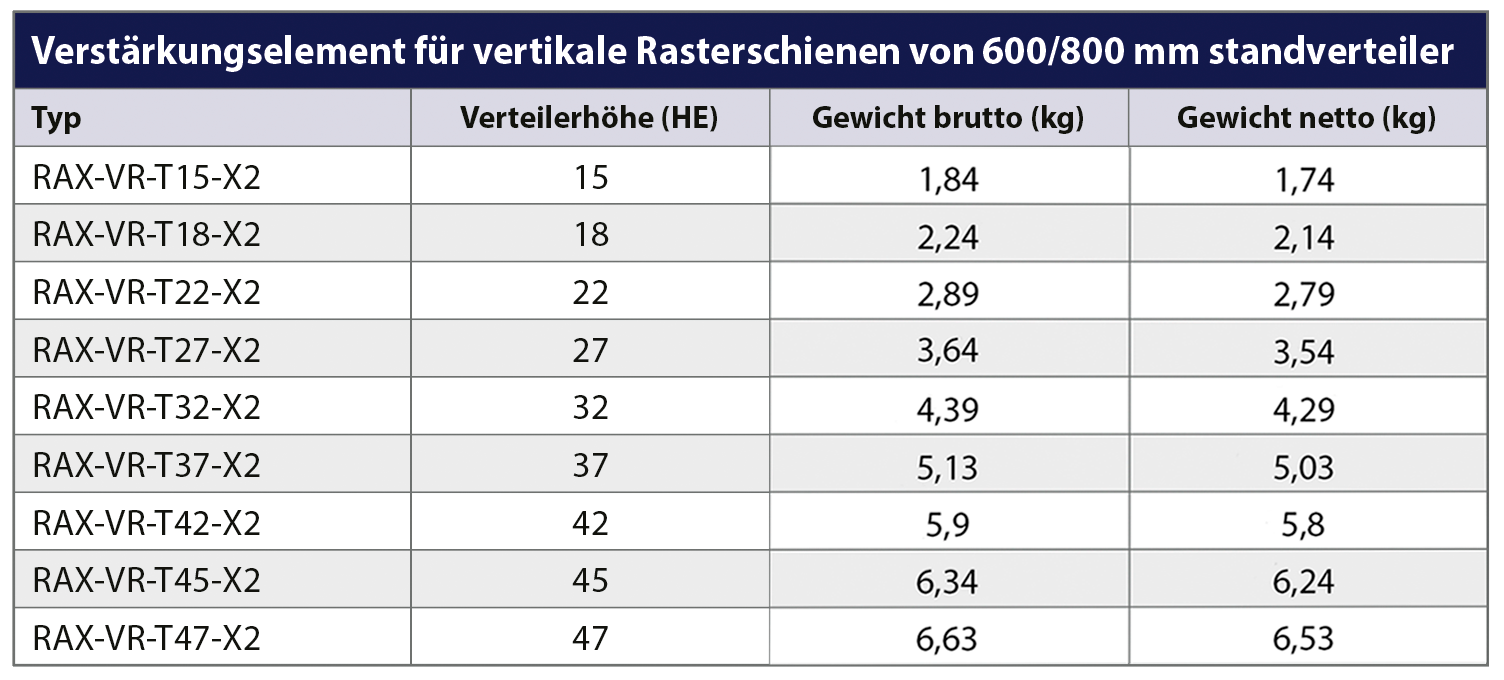

Das Aufrüstset für die vertikalen Rasterschienen RAX-VR-Txx-X2 , geschlossenes Profil aus 1 mm starkem Material (4 St.), erhöht die Tragkraft des Schrankes auf 1500 kg.

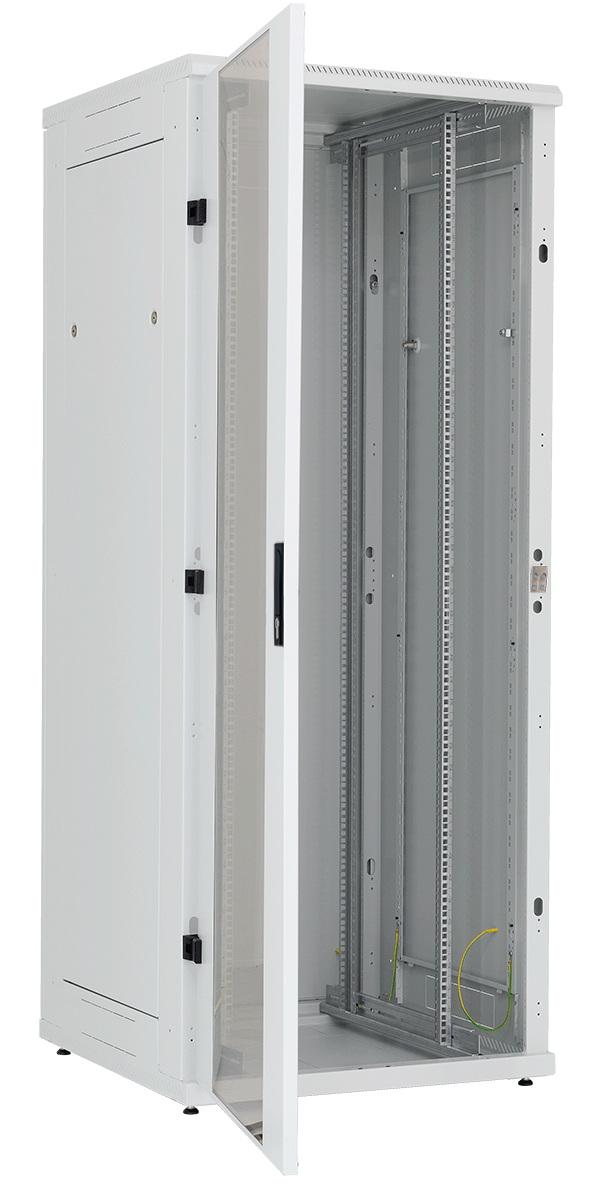

• 19“– Standverteiler mit Schutzgrad IP20.
• Bestandteil des Verteilers sind 4 (bei Verteilern, tiefer als 800 mm, 6) verstellbare vertikale Rasterschienen für die Installation der Komponenten.
• Verteilerkonstruktion:
  – geschraubter Stahlrahmen mit abnehmbaren Wänden,
  – ein- bzw. Zweiflügeltüren in den Ausführungen als Vollblech-, perforierte (80 % und 86 % Luftdurchlass) oder Glastür mit 4 mm starkem Sicherheitsglas können vorn oder hinten am Verteiler montiert werden,
  – Vorbereitung für die Montage von vertikalen Kabelführungspanels und Steckdosenleisten,
  – Vorbereitung für eine einfache Anreihung von Schränken,
  – 800 mm breite Schränke haben runde Ausbrüche in den Ecken.
• Die zulässige Belastbarkeit der einzelnen Türen beträgt max. 20 kg.
• Die Mindestauftragsdicke beträgt 65 µm.
• Diese Schränke sind für den Einbau von Daten- und Telekommunikationsanlagen und ihrer Verteilersysteme bestimmt.
• Der Verteilerrahmen sowie alle abnehmbaren Teile (Seiten- und Rückwände, Türen, …)  sind mit Erdungskabeln verbunden, die während der gesamten Nutzungsdauer des Schrankes ordnungsgemäß befestigt und eingesteckt sein müssen.
• Im Boden des Verteilers befindet sich eine M8-Schraube als Haupterdungspunkt.
• Kabeleinführungen mit herausbrechbaren Blenden befinden sich oben und unten.
• Die A5- und A7-Ausführungen haben auch in den Ständern verblendete Kabeleinführungen für eine einfache Kabelführung zwischen den Verteilern.
• Die empfohlene statische Maximallast des Verteilers beträgt 1200 kg beim Einsatz von Nivellierfüßen oder eines Sockels, bzw. 1500 kg mit dem Aufrüstset RAX-VR-Txx-X2.

Betriebsbedingungen

• Einsatzbedingungen:
  – Innenräume
  – der Verteiler ist nicht für einen Außeneinsatz oder unter Bedingungen bestimmt, die einen negativen Einfluss auf seine Funktion und die der installierten Komponenten haben können (z. Bsp. Umgebung mit Explosionsgefahr oder feuchte und nasse Räume).
• Er ist zu schützen vor:
  – mechanischer Beschädigung,
  – unsachgemäßer Behandlung,
  – einer anderen als der für den Verteiler vorgesehenen Verwendung.
• Unter einer falschen Behandlung versteht man insbesondere:
  – Überlastung (Überschreitung der empfohlenen Maximallast),
  – Installation von Anlagen, die den Betrieb und die Funktionsweise des Verteilers
  bzw. der installierten Komponenten negativ beeinflussen können,
  – Eingriffe in die Verteilerkonstruktion und sein Design.

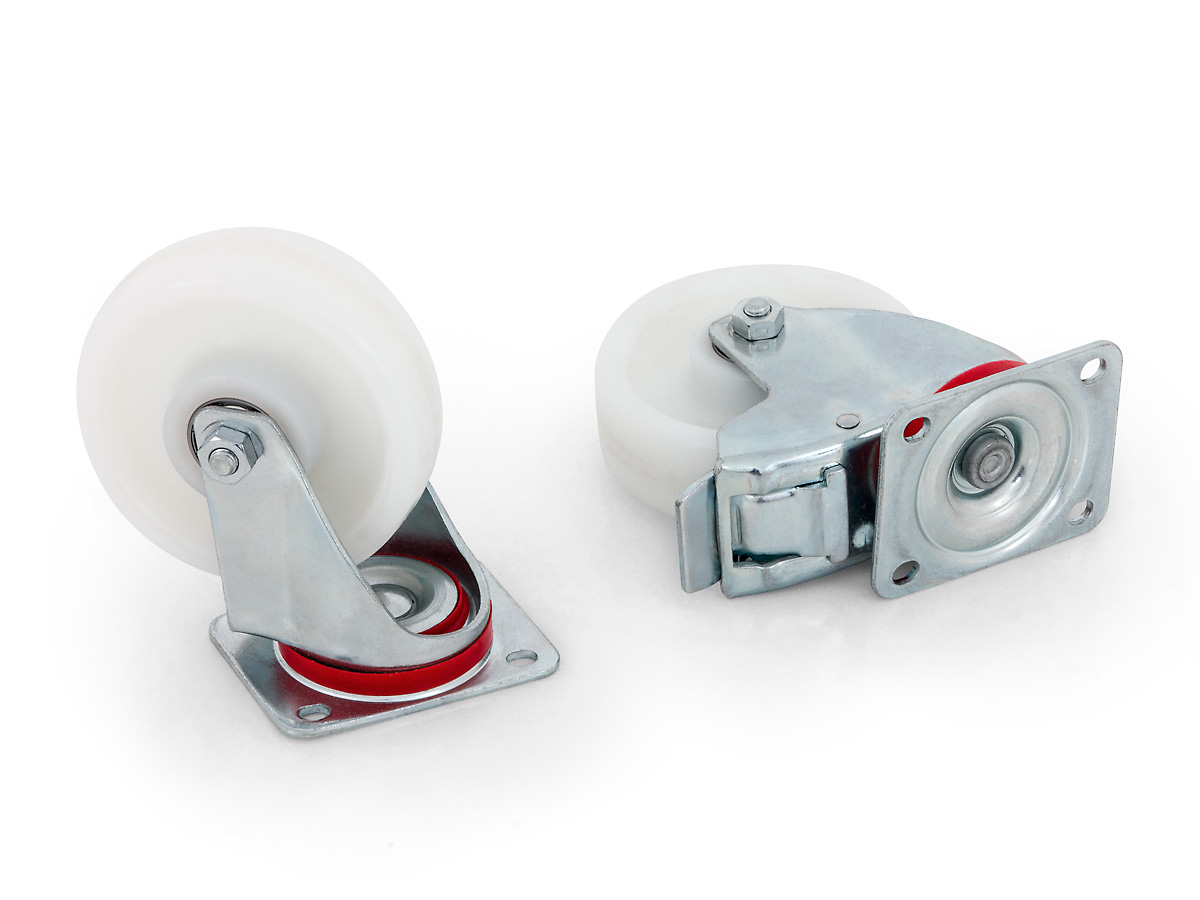

• Bei der Verwendung des Rollensatzes RAX-MS-X47-X1 für die direkte Montage am Schrank (Der Schrank wird 155 mm höher.) sind folgende Maximallasten, einschließlich Schrankgewicht, einzuhalten:
  – 500 kg für den Typ RTA, RYA, RDA, RDE Breite 600 mm,
  – 600 kg für den Typ RTA, RYA, RDA, RDE Breite 800 mm.

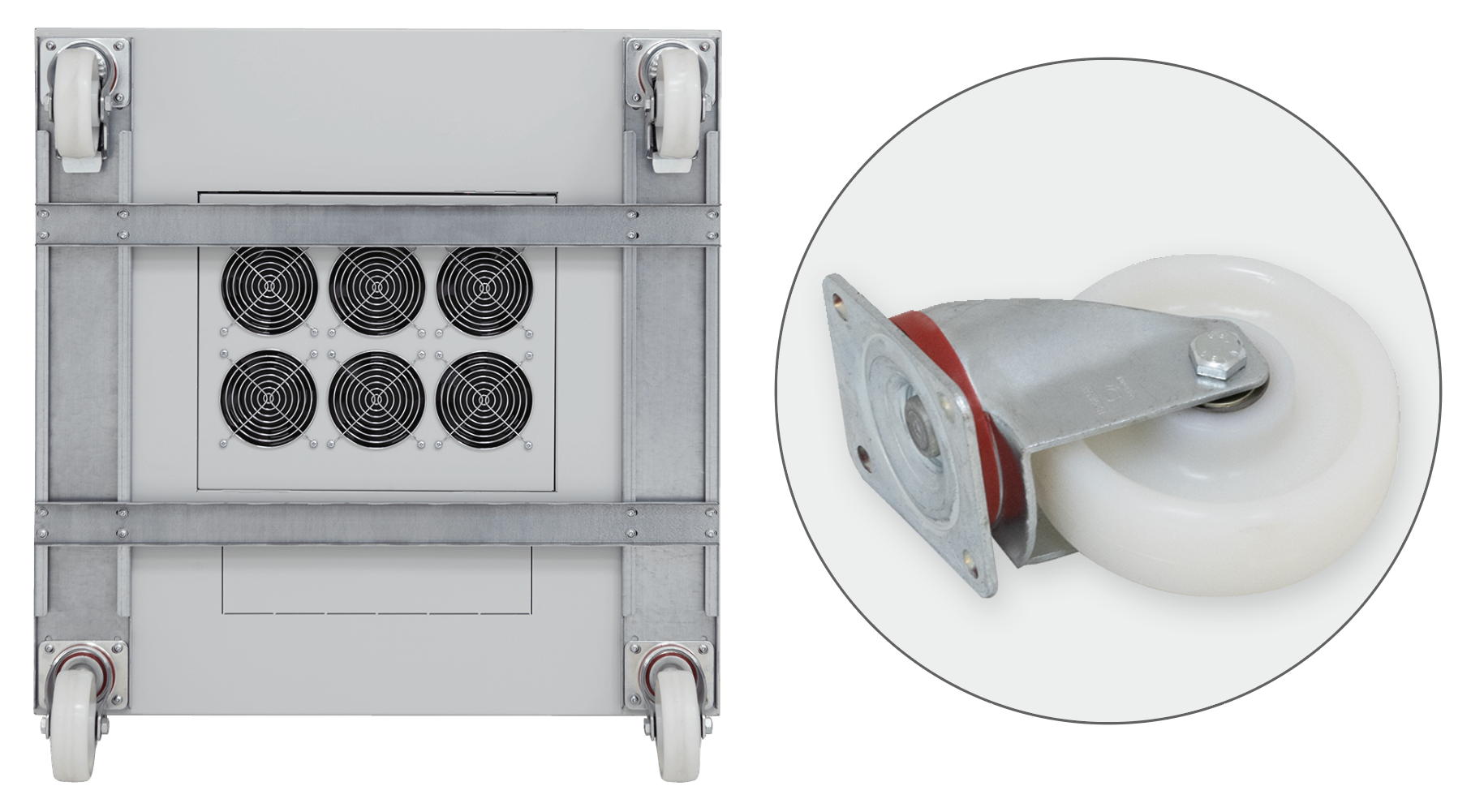

• Bei der Verwendung eines Rollensatzes mit Stützrahmen RAX-RK-Dxx-X1 (Der Rollensatz RAX-MS-X47-X1 ist Bestandteil des Beipacks.) beträgt die maximale Tragkraft 1050 kg einschließlich Schrankgewicht **. Die Schrankhöhe erhöht sich um 158 mm. Die genannte Tragkraft gilt für die Verteilerbreiten 600 und 800 mm.
• Bei der Verwendung eines Rollensatzes mit Stützrahmen RAX-RK-Txx-X1 beträgt die maximale Tragkraft 1500 kg einschließlich Schrankgewicht **. Die Schrankhöhe erhöht sich um 143 mm. Die genannte Tragkraft gilt für die Verteilerbreiten 600 und 800 mm.
• Bei der Verwendung eines Rollensatzes mit Stützrahmen RAX-RK-Hxx-X1 beträgt die maximale Tragkraft 1600 kg einschließlich Schrankgewicht **. Die Schrankhöhe erhöht sich um 168 mm. Die genannte Tragkraft gilt für die Verteilerbreiten 600 und 800 mm.
• Um die Stabilität zu gewährleisten müssen mindestens 65% der Last in der unteren Schrankhälfte installiert sein.
• Beim Bewegen eines bestückten Schrankes sind die entsprechenden Normen einzuhalten*.

Montage des Verteilers

• Um die empfohlene Maximallast zu gewährleisten, muss die Last gleichmäßig verteilt werden.
• Der Verteiler ist auf einem ebenen Untergrund aufzustellen, eventuelle kleine Unebenheiten können mit den Nivellierfüßen ausgeglichen werden, die Bestandteil des Beipacks sind.
• Für den Fall, dass Kabel durch eine der Öffnungen eingeführt werden, können diese mit der Bürstenleiste und dem Kantenschutz abgedichtet werden (Beides ist Bestandteil des Beipacks des Verteilers.).

Umweltschutz

• Alle Teile werden aus wiederverwertbaren Materialien gefertigt. Sie sind nach der Ausmusterung des Verteilers gemäß der geltenden Vorschriften zu entsorgen.

Konformitätserklärung

• Dieses Erzeugnis wurde vom TÜV SÜD Czech zertifiziert und entspricht vollumfänglich dem ČSN-Standard EN 62208 ed 2:2012 (EN 62208:2011).

* Die Tragkraft der Rollen gilt für eine Geschwindkeit von bis zu 4 km/h auf einer ebenen und glatten Fläche bei einer Umgebungstermperatur in einem Bereich von 10–30 °C. Alle Abmessungen, Tragkraften und Toleranzen entsprechen den folgenden Normen: EN 12527–12533, DIN 7845.

** Gesamtgewicht des Verteilers = Eigengewicht des Schrankes + installiertes Zubehör+ installierte Technologien. Tragkraft einer Rolle = Gesamtgewicht des Verteilers / 3.

Datenblatt

Zertifikat

Konformitätserklärung

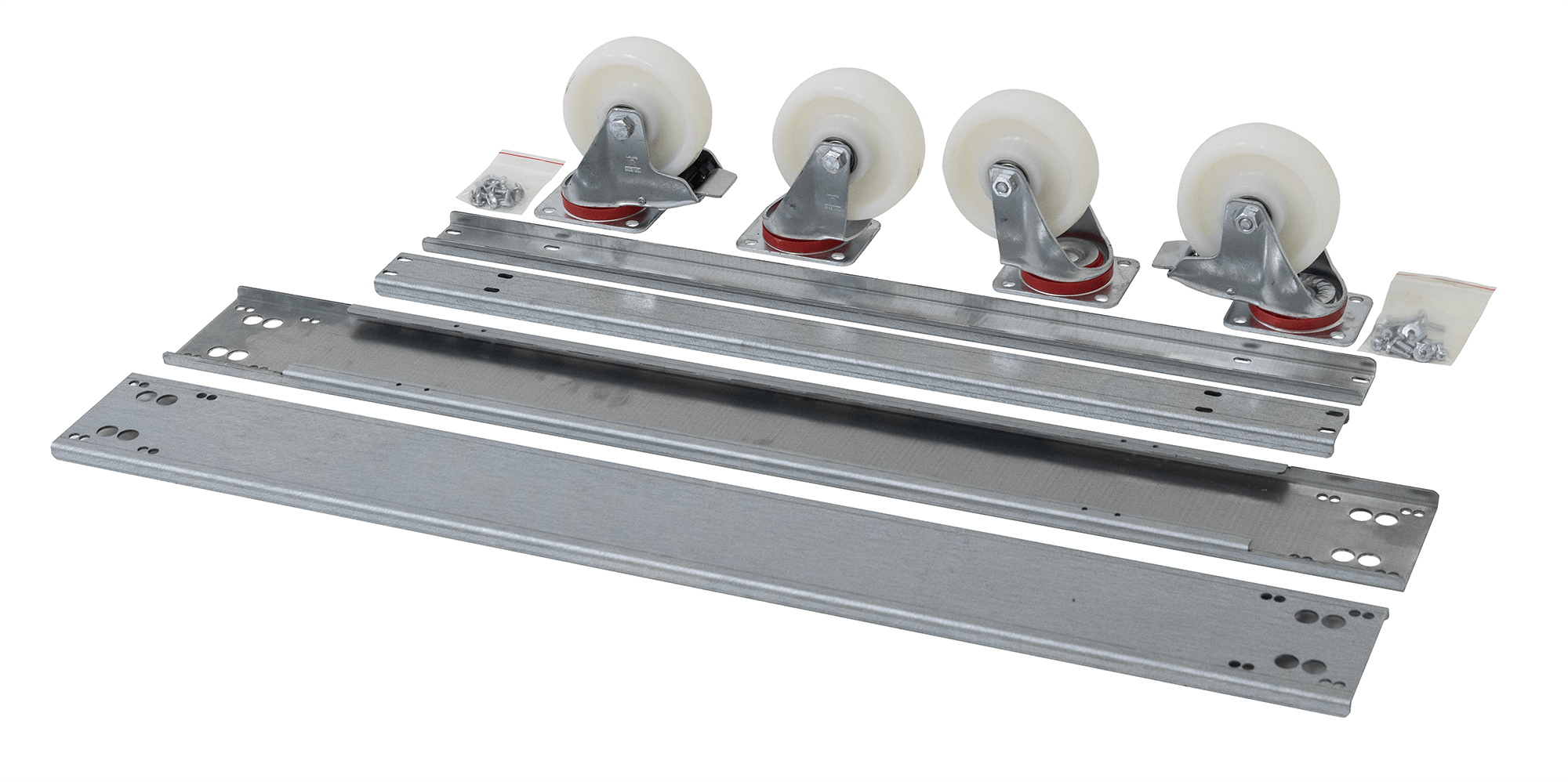

Technische Hilfe:
