TRITON

Wandverteiler RBA - 10"

Gehäuse für kleine Hausanschlussnetze (SOHO), IP20, Tragkraft 20 kg.

Informationen

Ideallösung für die Installation von 10“-Komponenten. Das Gehäuse wird oft bei der Realisierung von Kleinprojekten, wie beispielsweise Hausnetzen oder Netzwerken für kleinere Firmen (SOHO) eingesetzt. Es stellt eine populäre Ergänzung zu den klassischen 19“-Verteilern dar.

Hohe Konstruktionsstabilität

Das Gehäuse verfügt über eine robuste Schweißkonstruktion. Die hohe Verarbeitungsqualität und neueste Technologien gewährleisten sein tolles Aussehen.

Tür

Der Wandverteiler verfügt standardmäßig über eine Vollglastür. Auf Wunsch kann jedoch auch eine Vollblech- oder perforierte Tür geliefert werden.

Flexible Türöffnung

Das Scharniersystem ermöglicht einen einfachen Zugang.

Türschloss

Sicherer Verschluss für den Innenraum des Verteilers und Schutz der installierten Komponenten.

Verstellbare vertikale Rasterschienen

Die 10“-Rasterschienen sind in vordefinierten Positionen am Gehäuserahmen befestigt und entsprechend verstellbar. Mehr Informationen.

Herausbrechbare Verblendungen

Im oberen, untern und hinteren Teil des Gehäuses befinden sich Kabeleinführungen, die mit herausbrechbaren Verblendungen versehen sind.

  • 10“-Wandverteiler mit Schutzgrad IP20
  • Das Gehäuse wird direkt an der Wand befestigt.
  • Bestandteil des Verteilers sind zwei verstellbare vertikale Rasterschienen.
  • Verteilerkonstruktion:
       – kompakte Schweißkonstruktion
       – Vollglastür mit 4 mm starkem Sicherheitsglas. Auch eine Vollblech- oder perforierte Tür ist möglich.
  • Die zulässige Belastbarkeit der einzelnen Türen beträgt max. 10 kg.
  • Die Mindestauftragsdicke beträgt 65 µm.
  • Die Gehäuse sind für den Einbau von Daten- und Telekommunikationsanlagen und ihrer Verteilersysteme bestimmt.
  • Der Verteilerrahmen sowie alle abnehmbaren Teile (Seiten- und Rückwände, Türen, …) sind mit Erdungskabeln verbunden, die während der gesamten Nutzungsdauer des Schrankes ordnungsgemäß befestigt und eingesteckt sein müssen.
  • In der Seitenwand des Verteilers befindet sich eine M5-Schraube als Haupterdungspunkt.
  • Kabeleinführungen mit herausbrechbaren Abdeckungen befinden sich oben und unten in der Rückwand des Gehäuses sowie jeweils eine weitere im Dach und Boden.

BETRIEBSBEDINGUNGEN

Einsatzbedingungen

  • Büroräume

  • Der Verteiler ist nicht für einen Außeneinsatz oder unter Bedingungen bestimmt, die einen negativen Einfluss auf seine Funktion und die der installierten Komponenten haben können (z. Bsp. Umgebung mit Explosionsgefahr oder feuchte und nasse Räume).

Er ist zu schützen vor

  • mechanischer Beschädigung,

  • unsachgemäßer Behandlung,

  • einer anderen als der für den Verteiler vorgesehenen Verwendung.

Unter einer falschen Behandlung versteht man insbesondere

  • Überlastung (Überschreitung der empfohlenen Maximallast).

  • Installation von Anlagen, die den Betrieb und die Funktionsweise des Verteilers bzw. der installierten Komponenten negativ beeinflussen können.

  • Eingriffe in die Verteilerkonstruktion und sein Design.

Montage des Verteilers

  • Um die empfohlene Maximallast zu gewährleisten, muss die Last gleichmäßig verteilt werden.

  • Der Verteiler ist auf einem ebenen Untergrund aufzustellen, eventuelle kleine Unebenheiten können mit den Nivellierfüßen ausgeglichen werden.

  • Für den Fall, dass Kabel durch eine der Öffnungen eingeführt werden, können diese mit der Bürstenleiste (die Bestandteil des Beipacks ist) bzw. dem Einfassband abgedichtet werden.

Umweltschutz

  • Alle Teile werden aus wiederverwertbaren Materialien gefertigt. Sie sind nach der Ausmusterung des Verteilers gemäß der geltenden Vorschriften zu entsorgen.

Konformitätserklärung

  • Dieses Erzeugnis verfügt über ein TÜV SÜD Czech, Zertifikat, Nummer 11.398.137 vom 14. 2. 2018 und entspricht vollumfänglich dem ČSN-Standard EN 62208 ed.2:2012 (EN 62208:2011).

Beipack:

Türschlüssel2x
Holzschraube M6x504x
Unterlegscheibe 6,64x
Dübel 104x
Käfigmutter M68x


Material:
Sicherheitsglas gehärtet 4 mm
Stahltiefziehblech

Fotogallerie

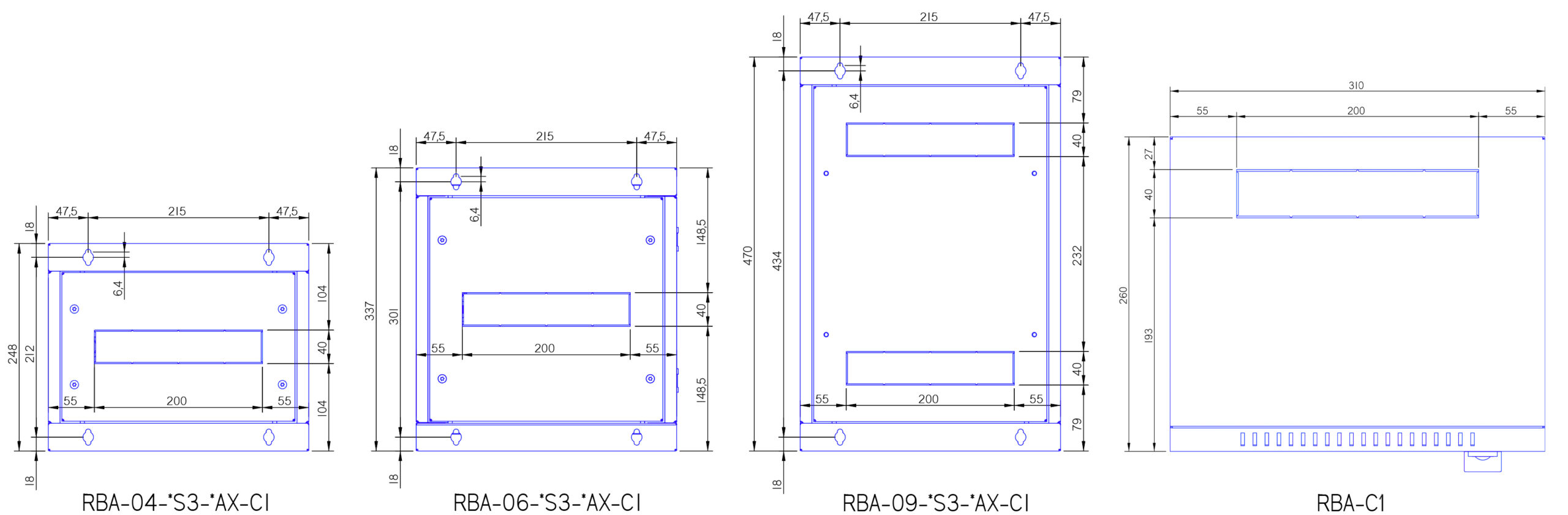

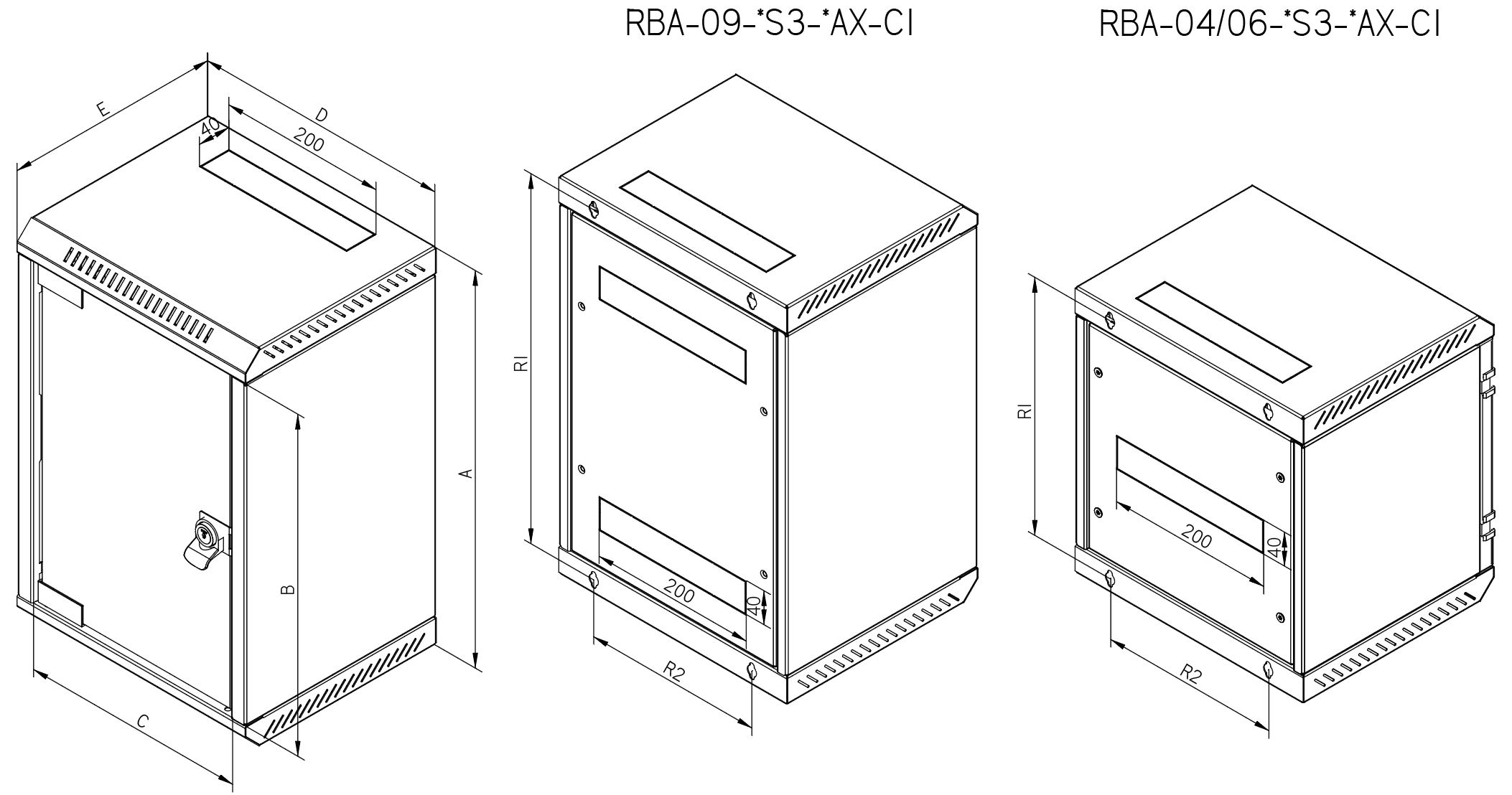

RBA-04-AS3-CAX-C1 RBA-06-AS3-CAX-C1 RBA-09-AS3-CAX-C1
