Hohe Stabilität der Konstruktion
Der Verteiler verfügt über eine robuste Schweißkonstruktion. Die hohe Verarbeitungsqualität und neueste Technologien gewährleisten das tolle Aussehen der Gehäuse.

Türen
Die Türen der Gehäuse sind standardmäßig aus Vollglas, können aber auf Wunsch auch aus Vollblech oder perforiert sein.

Flexible Türöffnung
Das Scharniersystem ermöglicht ein Öffnen der Tür um 165°. Die Türen können einfach abgebaut werden. Durch das Drehen des ganzen Gehäuses kann der Türanschlag gewechselt werden.

Vollglas
Die Vollglastüren werden aus 4 mm starkem stoßfesten gehärteten Glas hergestellt. Bei Bruch zerspringen sie in viele kleine Splitter wie beim Autoglas. Aus Sicherheitsgründen empfehlen wir, die Vollglastür nach dem Einbau von Komponenten zu schließen, um eine Kollision mit anderen Dingen zu vermeiden. Unsere Vollglastüren wurden in einer zertifizierten Prüfstelle getestet und entspricht den Anforderungen der ČSN EN 12150-1+A: Glas im Bauwesen – Ther- misch vorgespanntes Kalk-Natron-Silikat-Sicherheitsglas. Das geprüfte Glas entspricht der Norm für den Zerfall nach Glasbruch, Konformitätsbescheinigung CQ-24-2023, Prüfprotokoll IKATES 58A-2024.

Türschloss
Einfacher und schneller Zugang zum Gehäuse.

Verstellbare vertikale Rasterschienen
Die vertikalen 19“-Rasterschienen sind in der Schranktiefe stufenlos verstellbar. Dies erleichtert den Einbau der Komponenten sowie das Kabelmanagement. Im Lieferumfang ist 1 Paar Vertikalen. An der Rückwand des Gehäuses ist eine Perforation, die das zweite Paar Vertikalen ersetzt. Eine weitere Möglichkeit ist der Zukauf von vertikalen Rasterschienen als optionales Zubehör.

Herausbrechbare Verblendungen
Im Dach, Boden und der Rückwand des Gehäuses befinden sich Kabeleinführungen mit herausbrechbaren Blenden. Sie können mit der Bürstenleiste gegen Staub abgedichtet werden (Bestandteil des Beipacks).

Belüftung
Der einteilige RBA verfügt in der A6-Version über sechs herausbrechbare Öffnungen für die Montage der Belüftungseinheiten RAx-CH-X2x-X1 oder der Ventilatoren RAX-CH-X07-X9 – NICHT für den deutschen Markt bestimm! (bis zu drei im Dach und drei im Boden des Gehäuses). Damit können in den RBA-Gehäusen jetzt auch Komponenten installiert werden, die früher in Wandverteilern nicht gekühlt werden konnten und in Standverteilern installiert werden mussten.

• Einteiliger 19“-Wandverteiler mit Schutzgrad IP20

• Das Gehäuse wird direkt an der Wand befestigt.

• Bestandteil des Verteilers sind zwei verstellbare vertikale Rasterschienen.

• Verteilerkonstruktion:
  – kompakte Schweißkonstruktion
  – Vollglastür mit 4 mm starkem Sicherheitsglas, auf Wunsch Vollblech- oder perforierte Tür.

• Die zulässige Belastbarkeit der einzelnen Türen beträgt max. 10 kg.

• Die Mindestauftragsdicke beträgt 65 µm.

• Die Gehäuse sind für den Einbau von Daten- und Telekommunikationsanlagen und ihrer Verteilersysteme bestimmt.

• Alle abnehmbaren Teile sind mit Erdungskabeln verbunden, die wahrend der gesamten Nutzungsdauer des Gehäuses ordnungsgemäß befestigt und eingesteckt sein müssen.

• Im Boden des Verteilers befindet sich eine M8-Schraube als zentraler Erdungspunkt.

• Kabeleinführungen mit herausbrechbaren Abdeckungen befinden sich oben und unten in der Rückwand des Gehäuses sowie jeweils eine weitere im Dach und Boden.

• Die A6-Version hat im Dach und Boden des Gehäuses herausbrechbare Öffnungen fur den Einsatz von Ventilatoren.

Betriebsbedingungen

• Einsatzbedingungen:
  – Innenräume,
  – Der Verteiler ist nicht für einen Außeneinsatz oder unter Bedingungen bestimmt, die einen negativen Einfluss auf seine Funktion und die der installierten Komponenten haben können (z. Bsp. Umgebung mit Explosionsgefahr oder feuchte und nasse Räume).
• Er ist zu schützen vor:
  – mechanischer Beschädigung,
  – unsachgemäßer Behandlung,
  – einer anderen als der für den Verteiler vorgesehenen Verwendung.

• Unter einer falschen Behandlung versteht man insbesondere:
  – Überlastung (Überschreitung der empfohlenen Maximallast),
  – Installation von Anlagen, die den Betrieb und die Funktionsweise des Verteilers bzw. der installierten Komponenten negativ beeinflussen können,
  – Eingriffe in die Verteilerkonstruktion und sein Design.


Montage des Verteilers

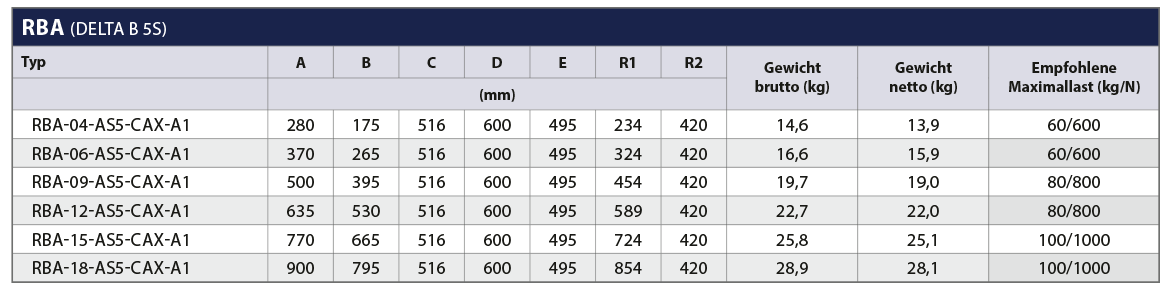

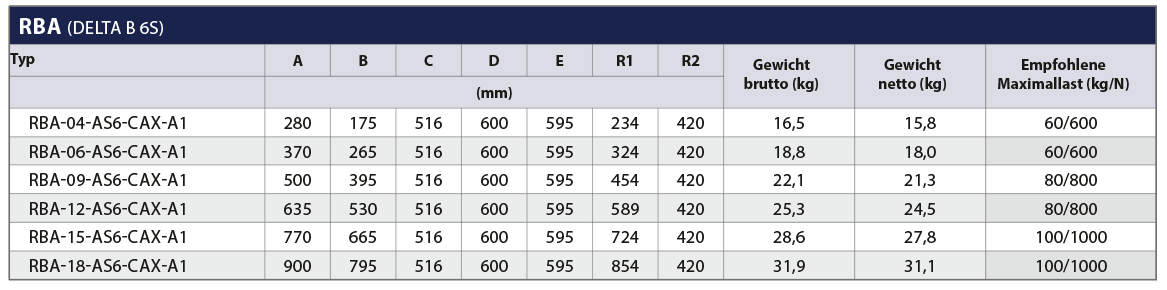

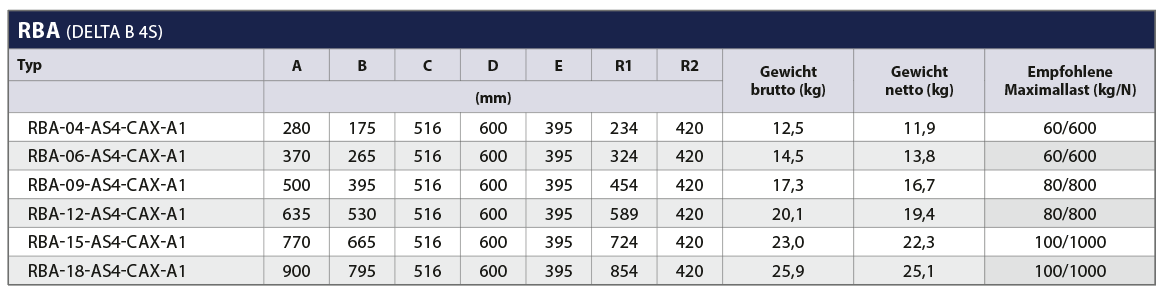

Das Gehäuse wird mit Schrauben, Dübeln und Unterlegscheiben (im Beipack) an der Wand befestigt. Der Lochabstand für die Aufhängung ist im Verteilerschema mit dem Wert „R“ bezeichnet.
Um die empfohlene zulässige Maximallast zu gewährleisten, muss das Gehäuse an einer Wand mit entsprechender Tragkraft (Ziegel-, Betonwand o. ä.) befestigt und die installierte Last gleichmäßig verteilt werden.
Für den Fall, dass Kabel durch eine der Öffnungen eingeführt werden, können diese mit der Bürstenleiste abgedichtet und dem Kantenschutz versehen werden (beides Bestandteil des Beipacks).

Umweltschutz
Alle Teile werden aus wiederverwertbaren Materialien gefertigt. Sie sind nach der Ausmusterung des Verteilers gemäß der geltenden Vorschriften zu entsorgen.

Konformitätserklärung
Dieses Produkt ist vom TÜV SÜD Czech zertifiziert und entspricht vollumfänglich dem ČSN-Standard EN 62208 ed.2:2012 (EN 62208:2011).
Das gültige Zertifikat finden Sie auf den Webseiten www.triton-racks.de/zertifikate.
