Horizontales Kabelführungssystem
Informationen
RAB-VP-X11-A1, RAC-VP-X11-A1
19″-Kabelführungsleiste 1HE, 6 x große Bügel, geeignet für niedrigere Belastung
- Beipack
- Schrauben M6 x 10 ………………………. 4x
- Kunststoffunterlegscheiben …………….. 4x
- Käfigmuttern M6 ………………………….. 4x
RAB-VP-X13-A1, RAC-VP-X13-A1
19″-Kabelführungsleiste 1HE, 6 x kleine Bügel, geeignet für niedrigere Belastung
- Beipack
- Schrauben M6 x 10 ………………………. 4x
- Kunststoffunterlegscheiben …………….. 4x
- Käfigmuttern M6 ………………………….. 4x
RAB-VP-X16-A1, RAC-VP-X16-A1
19“-Kabelführungspanel 1HE, 6 große Kunststoffbügel, ovale Öffnungen, geeignet für niedrigere Belastung
- Beipack
- Schrauben M6 x 10 ………………………. 4x
- Kunststoffunterlegscheiben …………….. 4x
- Käfigmuttern M6 ………………………….. 4x
RAB-VP-X21-A1, RAC-VP-X21-A1
19″-Kabelführungspanel 1HE, 6x Bügel 70 x 40 mm, geeignet für höhere Belastung
- Beipack
- Schrauben M6 x 10 ………………………. 4x
- Kunststoffunterlegscheiben …………….. 4x
- Käfigmuttern M6 ………………………….. 4x
RAB-VP-X22-A1, RAC-VP-X22-A1
19″-Kabelführungspanel 2HE, 6x Bügel 70 x 85 mm, geeignet für höhere Belastung
- Beipack
- Schrauben M6 x 10 ………………………. 4x
- Kunststoffunterlegscheiben …………….. 4x
- Käfigmuttern M6 ………………………….. 4x
RAB-VP-X23-A1, RAC-VP-X23-A1
- Beipack
- Schrauben M6 x 10 ………………………. 4x
- Kunststoffunterlegscheiben …………….. 4x
- Käfigmuttern M6 ………………………….. 4x
RAB-VP-X02-A1, RAC-VP-X02-A1
Einseitiger 19″-Kunststoffkabelkanal 1HE
- Beipack
- Schrauben M6 x 10 ………………………. 4x
- Kunststoffunterlegscheiben …………….. 4x
- Käfigmuttern M6 ………………………….. 4x
RAB-VP-X03-A1, RAC-VP-X03-A1
Doppelter 19″-Kunststoffkabelkanal 1HE
- Beipack
- Schrauben M6 x 10 ………………………. 4x
- Kunststoffunterlegscheiben …………….. 4x
- Käfigmuttern M6 ………………………….. 4x
RAB-VP-X04-A1, RAC-VP-X04-A1
Einseitiger 19″-Kunststoffkabelkanal 2HE
- Beipack
- Schrauben M6 x 10 ………………………. 4x
- Kunststoffunterlegscheiben …………….. 4x
- Käfigmuttern M6 ………………………….. 4x
RAB-VP-X05-A1, RAC-VP-X05-A1
Doppelter 19″-Kunststoffkabelkanal 2HE
- Beipack
- Schrauben M6 x 10 ………………………. 4x
- Kunststoffunterlegscheiben …………….. 4x
- Käfigmuttern M6 ………………………….. 4x

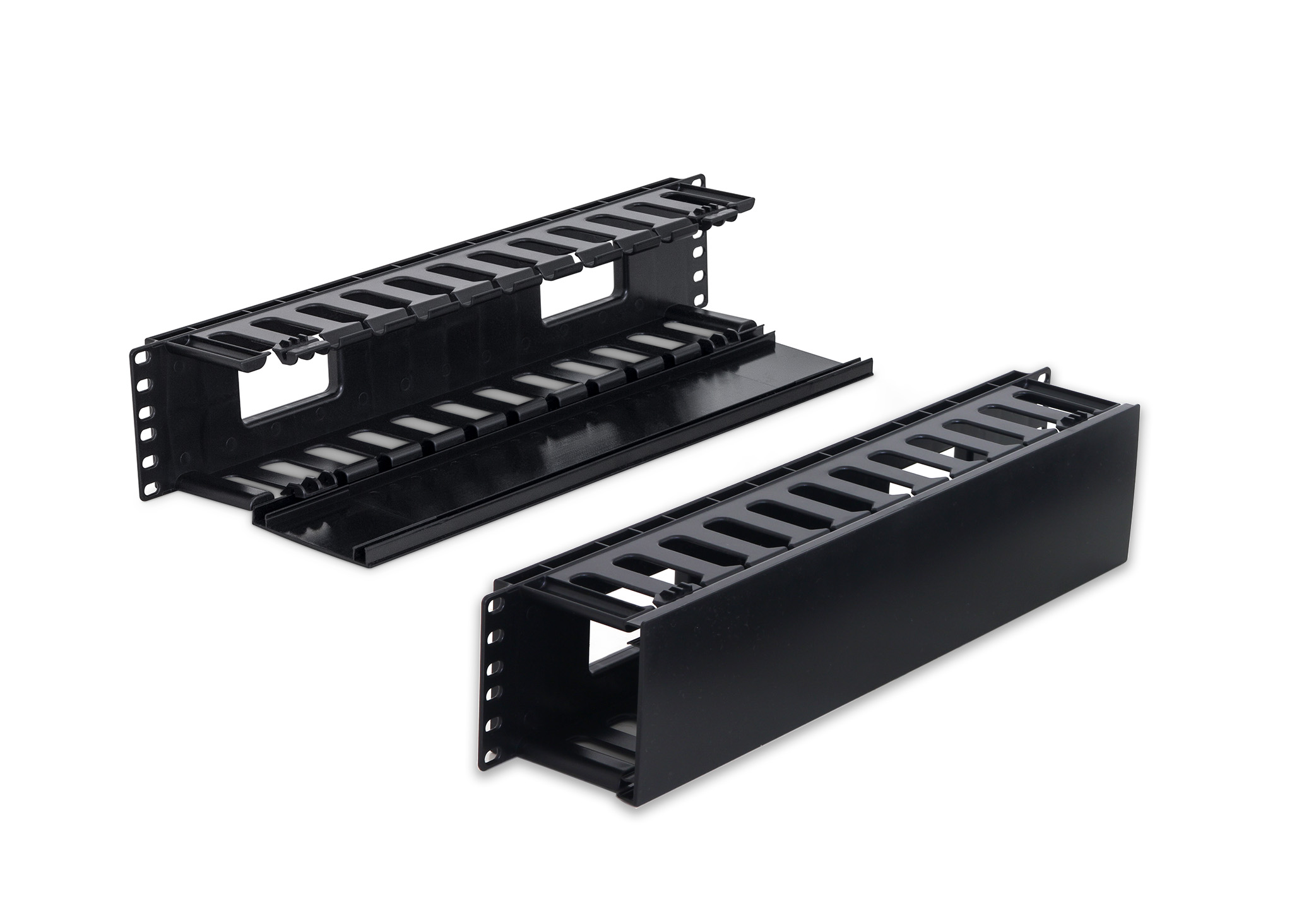

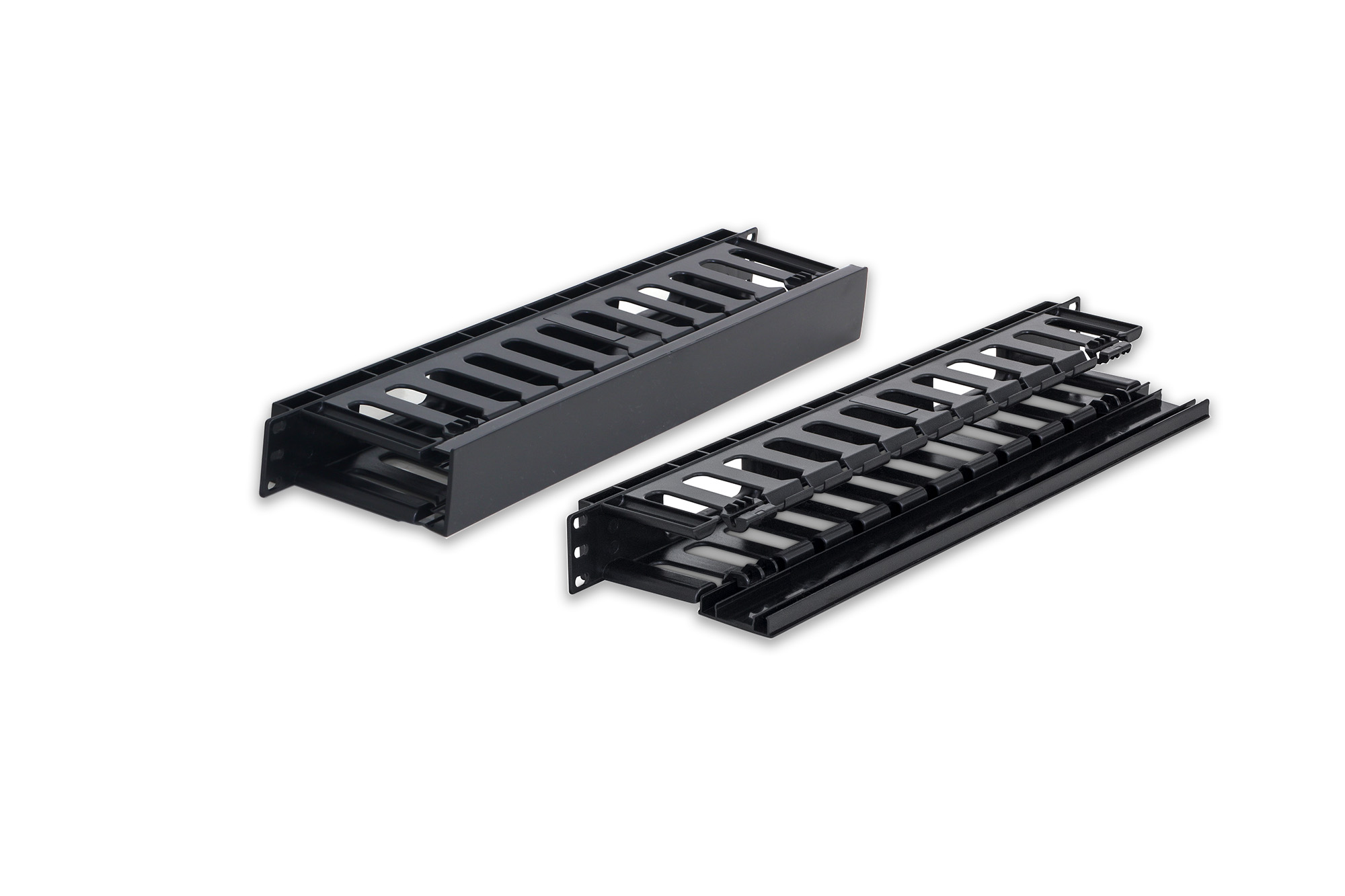

RAB-VP-X30-A1
19″-Plastekabelführungspanel 1HE, RAL 9005
RAB-VP-X31-A1
19″-Plastekabelführungspanel 2HE, RAL 9005

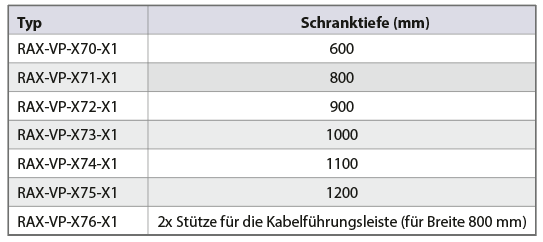

RAX-VP-X7x-X1
Kabelführungs-/-stützstrebenset für Standverteiler RTA, RYA, RMA-N1, RZA-N1 (Paar).
Bei Verteilern mit einer Last über 500 kg empfehlen wir den zusätzlichen Einsatz von Kabelführungs-/-stützstreben, die gleichzeitig eine stabilisierende Funktion haben.
RAX-VP-T01-X1
Ausziehbare Kabelführungsstrebe 600-1100 mm.
RAX-VP-T02-X1
Ausziehbare Kabelführungsstrebe für Verteiler 600-900 mm tief (Paar), kann auch für 19“ eingesetzt werden.
RAX-VP-T03-X1
Teleskop-Kabelführungsstrebe für Verteiler mit einer Tiefe von 800 – 1200 mm (Paar).
RAB-VP-X12-X1, RAC-VP-X12-X1
Spezielle Kabelführungsplatte Die Kabelführungsplatte ist für die Installation an den vertikalen Rasterschienen des Verteilers bestimmt. Sie kann auch an der vertikalen Perforation im hinteren Teil der Wandverteiler montiert werden.
Zum besseren Kabelmanagement können auch Kabelbügel verwendet werden (RAB-MS-X21-X1), die nicht zum Lieferumfang gehören.
Die Platte wird einfach in die vertikale Rasterschiene eingehangen. Eine Arretierung schützt vor Lockerung.
Breite 170 mm, Höhe 150 mm.
RAB-VP-X59-A1, RAC-VP-X59-A1
19“-Kabelführungsleiste
- Beipack
- Schrauben M6 x 10 ………………………. 4x
- Kunststoffunterlegscheiben …………….. 4x
- Käfigmuttern M6 ………………………….. 4x
RAB-VP-D5x-X1, RAC-VP-D5x-X1
Kabelführungsleiste für den Rahmen der RDA-, RTA-, RYA-, RMA N1-, RZA N1– Verteiler. Montage an die Ständer des Verteilers im Seitenwandraum.
RAX-VP-Xxx-X1
Kabelführungs-/-stützstrebenset für Standverteiler RTA, RYA, RMA-N1, RZA-N1 (Paar).
RAB-CP-xxx-X1, RAC-CP-xxx-X1
Diese Produkte dienen zur Befestigung von Kabelbindern.
Beipack
Schrauben M 6 x 10 – 2x
Kunststoffunterlegscheiben – 2x
Käfigmuttern M 6 – 2x
