TRITON

Vertikales Kabelführungssystem

Informationen

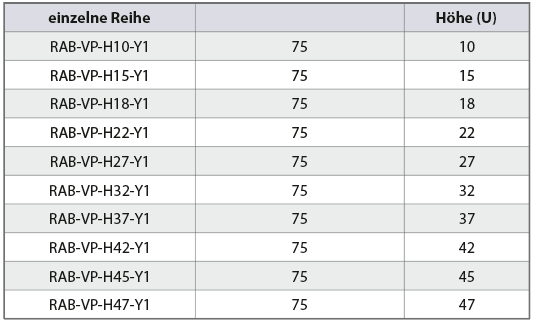

RAB-VP-Hxx-Y1

Kabelführungspanel – Kammschiene einreihig, RAL9005

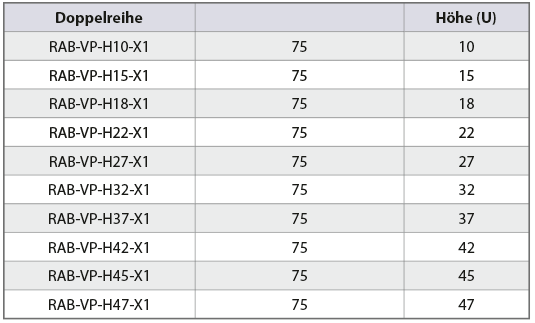

RAB-VP-Hxx-X1

Kabelführungspanel  – Kammschiene zweireihig, RAL9005

RAB-VP-Oxx-X1

Kappbare abnehmbare Blende für vertikales Kabelführungspanel RAB-VP-Hxx-X1

RAX-VP-Vxx-X2

Vertikale Kabelführungsleiste für RDA-Verteiler für die Breiten 600 und 800 mm.

RAX-VC-Xxx-X2 – 1 Stück

RAX-VC-Xxx-X1 – 4 Stück

Vertikaler Kabelkanal 15-47 HE für 800 mm breite RMA und RZA sowie RSX-Gestellrahmen. C-Profil mit zusätzlichen 19“-Montagepositionen 1 HE. Er besteht aus 1,5 mm starkem galvanisierten Stahl und wurde für die Montage an den vertikalen Rasterschienen im Zwischenraum zur Seitenwand entwickelt. An der Frontseite befinden sich zusätzliche 1 HE hohe 19“-Montagepositionen, die die Kapazität des Verteilers erhöhen.

  • Beipack (1 Stück)
  • Schrauben M 5 mit integrierter Fächerscheibe .. 3x
  • Unterlegescheiben groß 5,3 …………………………. 7x
  • Mutter für vertikale Rasterschiene ………………… 1x
  • Schrauben M5 x 12 ……………………………………….. 4x

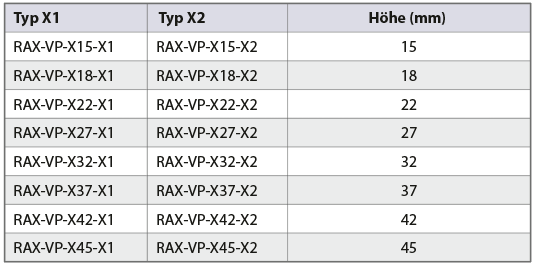

RAX-VP-Xxx-X2 – 1 Stück
RAX-VP-Xxx-X1 – 4 Stück

Vertikaler Kabelkanal 15 – 47 HE für 800 mm breite RMA und RZA sowie RSX-Gestellrahmen Er besteht aus 1,5 mm starkem galvanisierten Stahl und wurde für die Montage an den vertikalen Rasterschienen im Zwischenraum zur Seitenwand entwickelt. Zum besseren Kabelmanagement können am Kabelkanal Kabelbügel installiert werden, die jedoch nicht zum Lieferumfang gehören.

  • Beipack (1 Stück)
  • Schrauben M 5 mit integrierter Fächerscheibe … 3x
  • Mutter für vertikale Rasterschiene …………………. 1x
  • Schrauben  M5 x 12 ………………………………….. 4x
RAB-VPH10-Y1 RAB-VP-H15-Y1 RAB-VP-H18-Y1 RAB-VP-H22-Y1 RAB-VP-H27-Y1 RAB VP-H32-Y1 RAB VP H37.Y1 RAB-VP H42-Y1 RAB-VP-H45-Y1 RAB-VP-H47-Y1 RAB-VP-H10-X1 RAB-VP-H15-X1 RAB-VP-H18-x1 FAB-VP-H22-X1 RAB-VP-HZ7-X1 RAB-VP-H32-X1 RAB-VP-H37-x1 RAB-VP-H42-X1 RAB-VP-H45-X1 RAB-VP-H47-X1 RAX VP.V37-x2 RAX VP V42 X2 RAX VP V45-X2 RAX-VP-V47-X2 RAX-VC-X15-Xx RAX-VC-X18-Xx RAX-VC-x22-Xx RAX VC X27 Xx RAX VC X32 Xx RAX-VC-X37-Xx RAX-VC-X42-Xx RAX-VC X45-Xx RAX-VC-X47-Xx RAX-VP-X15-X1 RAX-VP-X18-X1 RAX-VP-X22-X1 RAX-VP-XZ7-X1 RAX-VP-X32-X1 RAX-VP-X37-X1 RAX-VP-X42-X1 RAX-VP-x45-X1
